Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-QP1AL4L40-CD-Lite

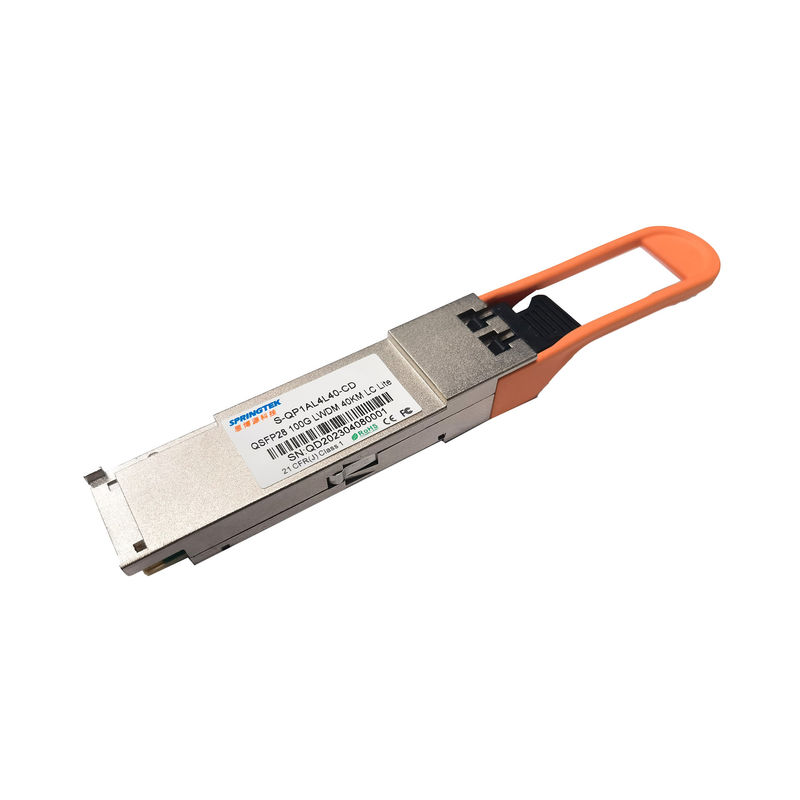

Modulo ottico compatibile del ricetrasmettitore di Cisco QSFP28 ER4 Lite 100Gbps 1294 -1310nm 40Km
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
|
S-QP1AL4L40-CD-Lite |
QSFP28, 100Gbps, ER4 Lite, 1294-1310nm, MP, LC 40km, 0ºC~+70ºC, con DDM |
Descrizione
Il ricetrasmettitore ottico di Springtek 100G QSFP28 ER4 Lite integra il percorso del trasmettitore e del ricevitore su un modulo. In trasmetta il lato, quattro vicoli dei flussi di dati di serie sono recuperati, retimed e sono passati a quattro driver del laser. Il controllo 4 dei driver del laser - EML con una lunghezza d'onda concentrare di 1296 nanometro, 1300nm, 1305nm e 1309 nanometro. I segnali ottici sono multiplexati ad una fibra monomodale tramite un connettore di LC dello standard industriale. In ricevi il lato, i quattro vicoli dei flussi di dati ottici otticamente sono demultiplexati dal demoltiplicatore ottico integrato. Ogni flusso di dati è recuperato da un APD e l'amplificatore dell'trans-impedenza, retimed. Questo modulo caratterizza un'interfaccia elettrica caldo-pluggable, un basso consumo energetico e un'interfaccia seriale a due fili.
Il prodotto di Springtek è progettato con il collegamento di fattore forma, e l'interfaccia diagnostica digitale secondo l'accordo di Multi-fonte QSFP28 (MSA) e compiacente ottici/elettrici a IEEE 802.3ba.
Caratteristiche
Applicazioni
Norme
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,3 | 3,6 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Umidità relativa - stoccaggio | RHS | 0 | 95 | % | |
| Umidità relativa - funzionando | RHO | 0 | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | - | 70 | °C |
| Tensione di alimentazione elettrica | Vcc | 3,14 | 3,3 | 3,47 | V |
| Consumo di energia totale | P | - | - | 3,5 | W |
| Tasso di dati | BR | - | 25,78125 | - | GBP |
Caratteristiche elettriche
| Caratteristiche elettriche del trasmettitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Oscillazione di tensione dell'ingresso differenziale | VIN | 180 | - | 1000 | sistemi MV |
| Ingresso differenziale Impendence di Tx | ZIN | - | 100 | - | Ω |
| Attenuazione di riflessione dell'ingresso differenziale | Per 100Gbase-ER4 | dB | |||
| Attenuazione di riflessione comune dell'input di modo | Per 100Gbase-ER4 | dB | |||
| Caratteristiche elettriche del ricevitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Oscillazione differenziale di tensione in uscita | VOUT | 300 | - | 1200 | sistemi MV |
| Il differenziale di Rx ha prodotto Impendence | ZOUT | - | 100 | - | Ω |
| Attenuazione di riflessione dell'uscita differenziale | Per 100Gbase-ER4 | dB | |||
| Attenuazione di riflessione dell'uscita di modo comune | Per 100Gbase-ER4 | dB | |||
caratteristiche ptical
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note |
| Caratteristiche del trasmettitore | ||||||
| Segnalazione del tasso per vicolo | 25,78125 | GBd | 1 | |||
| Lunghezze d'onda concentrare del vicolo (gamma) | λ | 1294,53 | 1295,56 | 1296,59 | nanometro | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | - | - | dB | |
| Potere medio totale del lancio | PTOTAL | - | - | 10,5 | dBm | |
| Potere medio del lancio, ogni vicolo | PESCE GATTO | -2,9 | - | 4,5 | dBm | |
| Larghezza spettrale (- 20dB) | σ | - | 1 | nanometro | ||
| Potere medio del lancio FUORI del trasmettitore, ogni vicolo | POFF | - | - | -30 | dBm | |
| Rapporto di estinzione | ER | 4 | - | - | dB | |
| Trasmetta la riflettanza | RFL | - | - | -12 | dB | |
|
Definizione della maschera di occhio dell'uscita {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | |||||
| Caratteristiche del ricevitore | ||||||
| Segnalazione del tasso per vicolo | 25,78125 | GBd | ||||
| Lunghezze d'onda concentrare del vicolo (gamma) | λ | 1294,53 | 1295,56 | 1296,59 | nanometro | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Soglia di danno | THd | -3 | dBm | 1 | ||
| Media totale ricevere potere | 2,0 | dBm | ||||
| Sensibilità del ricevitore (OMA), ogni vicolo | SenOMA1 | - | -16,5 | - | dBm | 1 |
| Sensibilità del ricevitore (OMA), ogni vicolo | SenOMA2 | - | -20,5 | -19 | dBm | 2 |
| Il LOS asserisce | LOSA | - | -26 | - | dBm | |
| Il LOS De-asserisce | LOSD | - | -24 | - | dBm | |
| Isteresi di LOS | LOSH | 0,5 | - | - | dB | |
| Note | ||||||
|
1. Il ricevitore potrà tollerare, senza danno, l'esposizione continua ad un segnale in ingresso ottico modulato che ha questo livello di potere su un vicolo. Il ricevitore non deve funzionare correttamente a questa alimentazione in ingresso di entrata. 2. 25.78125Gb/s, NRZ, PRBS 231-1, BER=1x10-12. 3. 27.95249Gb/s, NRZ, PRBS 231-1, BER=5x10-5. |
||||||
