Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-QP1A85M01-CD

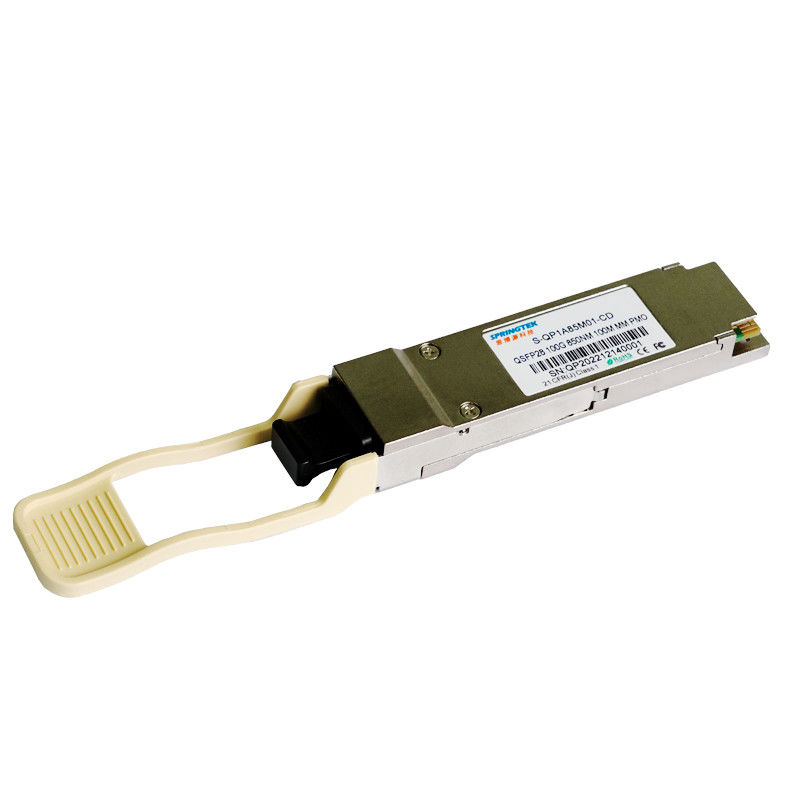

Modulo ottico compatibile del ricetrasmettitore del ginepro QSFP28 850nm100m dello SR di MPO/MTP 100Gbps
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-QP1A85M01-CD | QSFP28, 100Gbps, 850nm, millimetro, MPO, 100m, 0ºC~+70ºC, con DDM |
Descrizione
Il ricetrasmettitore di Springtek 100GBase-SR4 QSFP28 è destinato per soddisfare le richieste dei collegamenti di Ethernet 100G sopra MMF fino a 100m. È soddisfacente rispetto a QSFP28 MSA, IEEE 802.3bm e CAUI-4. È redditizio, basso consumo energetico con una singola alimentazione elettrica 3.3V. È fabbricato con l'alloggio di dimensione tutta di metallo e compatta per la prestazione superiore di EMI.
Caratteristiche
Singola alimentazione elettrica di +3.3V
Temperatura di funzionamento: 0 a +70°C
RoHS compiacente (senza piombo)
Applicazioni
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | VCC | -0,5 | - | 4 | V |
| Gamma di temperature di stoccaggio | ST | -40 | - | 85 | °C |
| Umidità relativa - stoccaggio | RHS | 0 | - | 95 | % |
| Umidità relativa - funzionando | RHO | 0 | - | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | - | 70 | °C |
| Tensione di alimentazione elettrica | Vcc | 3,14 | 3,3 | 3,46 | V |
| Consumo di energia totale | Pw | - | - | 2,5 | W |
| Tasso di dati | BR | - | 25,78125 | - | GBP |
Caratteristiche elettriche
| Caratteristiche elettriche del trasmettitore | |||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | ||
| Oscillazione di tensione dell'ingresso differenziale | VIN | 180 | - | 1000 | sistemi MV | ||
| Ingresso differenziale Impendence di Tx | ZIN | - | 100 | - | Ω | ||
| Attenuazione di riflessione dell'ingresso differenziale | Per IEEE P802.3bm | dB | |||||
| Attenuazione di riflessione comune dell'input di modo | Per IEEE P802.3bm | dB | |||||
| Caratteristiche elettriche del ricevitore | |||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | ||
| Oscillazione differenziale di tensione in uscita | VOUT | 300 | - | 900 | sistemi MV | ||
| Il differenziale di Rx ha prodotto Impendence | ZOUT | - | 100 | - | Ω | ||
| Attenuazione di riflessione dell'uscita differenziale | Per IEEE P802.3bm | dB | |||||
| Attenuazione di riflessione dell'uscita di modo comune | Per IEEE P802.3bm | dB | |||||
Caratteristiche ottiche
| Caratteristiche del trasmettitore | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note |
| Lunghezza d'onda concentrare | λ | 840 | 850 | 860 | nanometro | |
| Larghezza spettrale di RMS | ∆λ | - | - | 0,6 | nanometro | |
| Potere medio del lancio, ogni vicolo | PESCE GATTO | -8,4 | - | 2,4 | dBm | |
| Ampiezza ottica di modulazione, ogni vicolo | OMA | -6,4 | - | 3 | dBm | |
|
Occhio della dispersione e del trasmettitore chiusura (TDEC), ogni vicolo |
TDEC | 4,3 | dB | |||
| Rapporto di estinzione | ER | 2,0 | - | - | dB | |
| Potere medio del lancio FUORI del trasmettitore, ogni vicolo | POFF | - | - | -30 | dBm | |
| Tolleranza ottica di attenuazione di riflessione | ORL | - | - | 12 | dB | |
|
Maschera di occhio del trasmettitore definizione {X1, X2, X3, Y1, Y2, Y3} |
{0,23, 0,34, 0,43, 0,27, 0,35, 0,4} | |||||
| Caratteristiche del ricevitore | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note |
| Lunghezza d'onda del ricevitore | λ | 840 | 850 | 860 | nanometro | |
| Il potere medio a riceve l'input, ogni vicolo | PXPx | - 10,3 | - | 2,4 | dBm | |
| Sensibilità sollecitata del ricevitore in OMA | SRS | - | - | -5,2 | dBm | 1 |
| Il LOS asserisce | LOSA | -30 | - | - | dBm | |
| Il LOS De-asserisce | LOSD | - | - | -13 | dBm | |
| Isteresi di LOS | LOSH | 0,5 | dB | |||
| Riflettanza del ricevitore | Rfl | -12 | dB | |||
| Note | ||||||
| 1. Misurato con un modello di prova -1 di PRBS 231, @25.78125Gb/s, BER<5e-5> | ||||||
