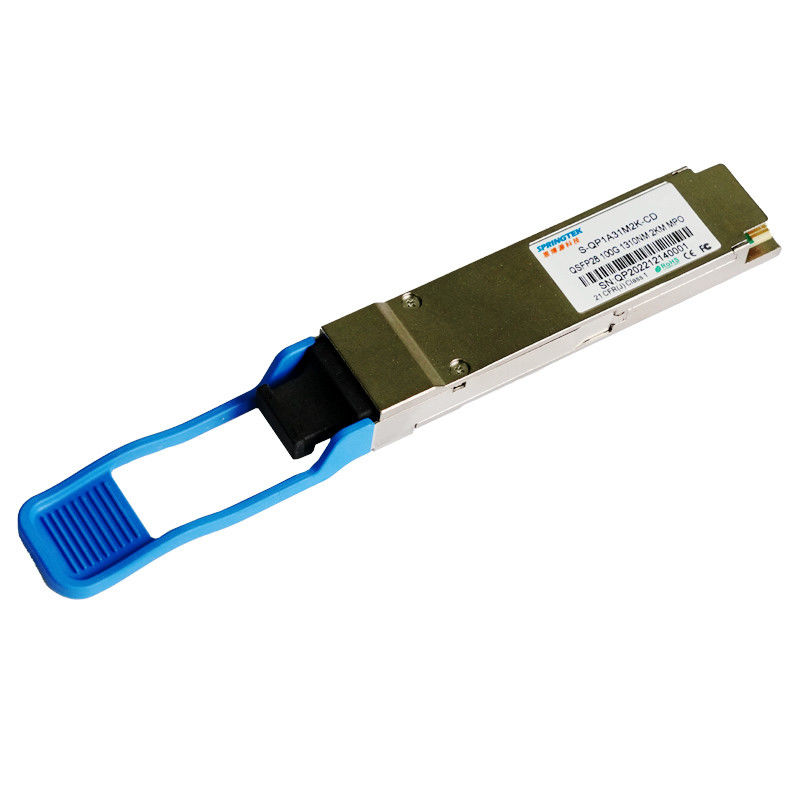

modulo ottico compatibile del ricetrasmettitore del broccato QSFP28 1310nm MTP/MPO di 100G PSM4 2km
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
|
S-QP1AC31M2K-CD |
QSFP28, 100Gbps, PSM4,1310nm, MP, MPO, 2km, 0ºC~+70ºC, con DDM, |
Descrizione
Ricetrasmettitore ottico di singolo modo di Springtek 100G PSM4 QSFP28 progettato per le applicazioni di comunicazioni ottiche. Questo prodotto fornisce la densità aumentata del porto, offrente l'indipendente quattro per trasmettere e ricevere i canali, ogni canale funziona a 25Gbps, con conseguente tasso di dati aggregato di 100Gbps su 2km della fibra del singolo modo, un cavo a nastro di fibra ottica con un connettore di MTP/MPO può essere inserito il recipiente del modulo QSFP28, i perni di guida dentro il recipiente per assicurare l'allineamento adeguato.
secondo l'accordo di Multi-fonte QSFP28 (MSA), il modulo può essere diretto attraverso l'interfaccia seriale bifilare di I2C. Il modulo di trasmettitore accetta i segnali in ingresso elettrici compatibili con i livelli comuni di logica del modo (CML), tutti i segnali di dati dell'input sono differenziali ed internamente terminati. Il modulo di ricevitore converte i segnali in ingresso ottici di parallelo via una matrice del rivelatore di foto in segnali in uscita elettrici di parallelo. Il modulo di ricevitore produce i segnali elettrici è inoltre tensione compatibile con i livelli comuni di logica del modo (CML). Tutti i segnali di dati sono differenziali e sostengono i tassi di dati fino a 25Gb/s per canale.
Caratteristiche
Applicazioni
Norme
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 4 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Umidità relativa - stoccaggio | RHS | 0 | 95 | % | |
| Umidità relativa - funzionando | RHO | 0 | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | - | 70 | °C |
| Tensione di alimentazione elettrica | Vcc | 3,14 | 3,3 | 3,47 | V |
| Consumo di energia totale | P | - | - | 3,5 | W |
| Tasso di dati | BR | - | 25,78125 | - | GBP |
Caratteristiche elettriche
| Caratteristiche elettriche del trasmettitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Oscillazione di tensione dell'ingresso differenziale | VIN | 180 | - | 900 | sistemi MV |
| Ingresso differenziale Impendence di Tx | ZIN | - | 100 | - | Ω |
| Disadattamento differenziale di termine | - | - | 10 | % | |
| Attenuazione di riflessione dell'ingresso differenziale | Per 100G CLR4 MSA | dB | |||
| Attenuazione di riflessione comune dell'input di modo | Per 100G CLR4 MSA | dB | |||
| Caratteristiche elettriche del ricevitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Oscillazione differenziale di tensione in uscita | VOUT | 300 | - | 1200 | sistemi MV |
| Il differenziale di Rx ha prodotto Impendence | ZOUT | - | 100 | - | Ω |
| Disadattamento differenziale di termine | - | - | 10 | % | |
| Attenuazione di riflessione dell'uscita differenziale | Per 100G CLR4 MSA | dB | |||
| Attenuazione di riflessione dell'uscita di modo comune | Per 100G CLR4 MSA | dB | |||
caratteristiche ptical
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note | |
| Caratteristiche del trasmettitore | |||||||
| Segnalazione del tasso per vicolo | 25,78125 | GBd | 1 | ||||
| Lunghezze d'onda concentrare del vicolo (gamma) | λ | 1260 | 1310 | 1355 | nanometro | ||
| Potere medio totale del lancio | Pesce gatto | 9,5 | dBm | ||||
| Potere medio del lancio per vicolo | TXPx | -6,5 | 2,5 | dBm | |||
| Rapporto di estinzione | ER | 3,5 | dB | ||||
| Rapporto di soppressione di Sidemode | SMSR | 30 | dB | ||||
| Lancio medio spento per vicolo | Poff | -30 | dB |
|
|||
|
Definizione della maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | ||||||
| Caratteristiche del ricevitore | |||||||
| Segnalazione del tasso per vicolo | 25,78125 | GBd | |||||
| Lunghezze d'onda concentrare del vicolo (gamma) | λ | 1260 | 1355 | nanometro | |||
| Potere medio del ricevitore, ogni vicolo | Rmax | 3,5 | dBm | ||||
|
Sensibilità Unstressed del ricevitore (OMA) per vicolo |
Rxsens | -10,2 | dBm | 1 | |||
| Potere introdotto di saturazione (sovraccarico) | Psat | 4,5 | dBm | ||||
| Riflettanza del ricevitore | Rr | -26 | dB | ||||
| LOS | Ottico De-asserisca | Palladio | -12 | dBm | |||
| Ottico asserisca | PA | -18 | |||||
| Note | |||||||
|
|||||||
