Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-QP1AC4L05-CD

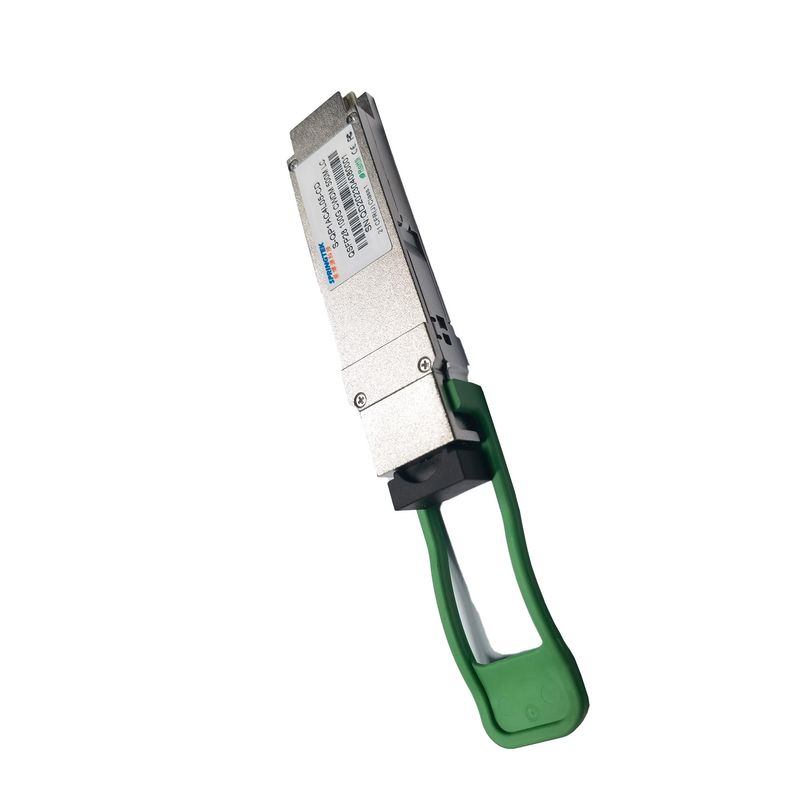

QSFP28 modulo ottico del ricetrasmettitore del ginepro compatibile del Dott 100Gbps CWDM4 500m MP LC
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-QP1AC4L05-CD |
QSFP28,100Gbps, 1271 -1331nm, MP, LC, 500m, 0ºC~+70ºC, con DDM, |
Descrizione
Springtek 100Gbps CWDM4 QSFP28 progettato per le applicazioni di comunicazioni ottiche di 500m. Questo modulo contiene 4 il trasmettitore ottico del vicolo DFB, un ricevitore ottico di 4 vicoli ed il blocchetto della gestione del modulo compreso 2 interfacce seriali del cavo. I segnali ottici sono multiplexati ad una fibra monomodale tramite un connettore di LC dello standard industriale.
Caratteristiche
Applicazioni
Norme
Valutazioni massime assolute
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di rifornimento massima | Vcc | 0 | 3,6 | V | |
| Temperatura di stoccaggio | St | -40 | 85 | ℃ | |
| Temperatura di caso di funzionamento | Tcase | -5 | 75 | ℃ | |
| Umidità relativa | RH | 0 | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Temperatura di caso di funzionamento | Tcase | 0 | 70 | ℃ | |
| Tensione di rifornimento | VCC | 3,135 | 3,3 | 3,465 | V |
| Umidità relativa | RH | 5 | 85 | % | |
| Dissipazione di potere | Palladio | 3,5 | W | ||
| Tasso di dati (ottico) | DRO | 4*25.78125 | GBP | ||
| Tasso di dati (elettrico) | DRE | 4*25.78125 | GBP |
Caratteristiche elettriche
| Caratteristiche elettriche del trasmettitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione differenziale PK-PK | Vpp | 900 | sistemi MV | ||
| Impedenza differenziale introdotta | Rin | 100 | Ohm | ||
| Disadattamento differenziale di resistenza di termine | 10 | % | |||
| Caratteristiche elettriche del ricevitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Impedenza differenziale dell'uscita | Disfatta | 100 | Ohm | ||
| Disadattamento differenziale di resistenza di termine | 10 | % | |||
| Tensione in uscita differenziale | Vout, pp | 400 | 600 | 800 | sistemi MV |
Caratteristiche ottiche
| Parametri | Simbolo | Min | Tipico | massimo | Unità | Nota |
| Trasmettitore | ||||||
| Velocità del segnale per vicolo | BR | ± 25,78125 100 PPM | Gb/s | |||
| Trasmetta la lunghezza d'onda | λ0 | 1264,5 | 1271 | 1277,5 | nanometro | |
| λ1 | 1284,5 | 1291 | 1297,5 | nanometro | ||
| λ2 | 1304,5 | 1311 | 1317,5 | nanometro | ||
| λ3 | 1324,5 | 1331 | 1337,5 | nanometro | ||
| Rapporto di soppressione di Laterale modo | SMSR | 30 | dB | |||
| Potere medio totale del lancio | Ptotal | 8,5 | dBm | |||
| Potere medio del lancio, ogni vicolo | Pesce gatto | -6,5 | 2,5 | dBm | ||
| Ampiezza ottica di modulazione (OMA), ogni vicolo | POMA | -4 | 2,5 | dBm | ||
| Lancio spento per vicolo | -30 | dBm | ||||
| Pena della dispersione e del trasmettitore (TDP), ogni vicolo | TDP | 3,0 | dB | |||
| Rapporto di estinzione (ER) | ER | 3,5 | dB | |||
| Definizione della maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} | {0,31, 0,40, 0,45, 0,34, 0,38, 0,4} | 1 | ||||
| Margine della maschera | 15 | % | 1 | |||
| Ricevitore | ||||||
| Segnalazione della velocità per vicolo | BR | ± 25,78125 100 PPM | Gb/s | |||
| Ricevi la lunghezza d'onda | λ0 | 1264,5 | 1271 | 1277,5 | nanometro | |
| λ1 | 1284,5 | 1291 | 1297,5 | nanometro | ||
| λ2 | 1304,5 | 1311 | 1317,5 | nanometro | ||
| λ3 | 1324,5 | 1331 | 1337,5 | nanometro | ||
| Soglia di danno, ogni vicolo | 3,5 | dBm | ||||
| La media riceve il potere, ogni vicolo | -10 | 4,5 | dBm | |||
| Ricevi il potere, ogni vicolo (OMA) | 2,5 | dBm | 2 | |||
| Riflettanza del ricevitore | -26 | dB | ||||
| Il LOS asserisce | -24 | -13,6 | dBm | |||
| Il LOS De-asserisce | -11,6 | dBm | ||||
| Isteresi di LOS | 0,5 | 6 | dB | |||
