Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-CXXXXXXXX-XX

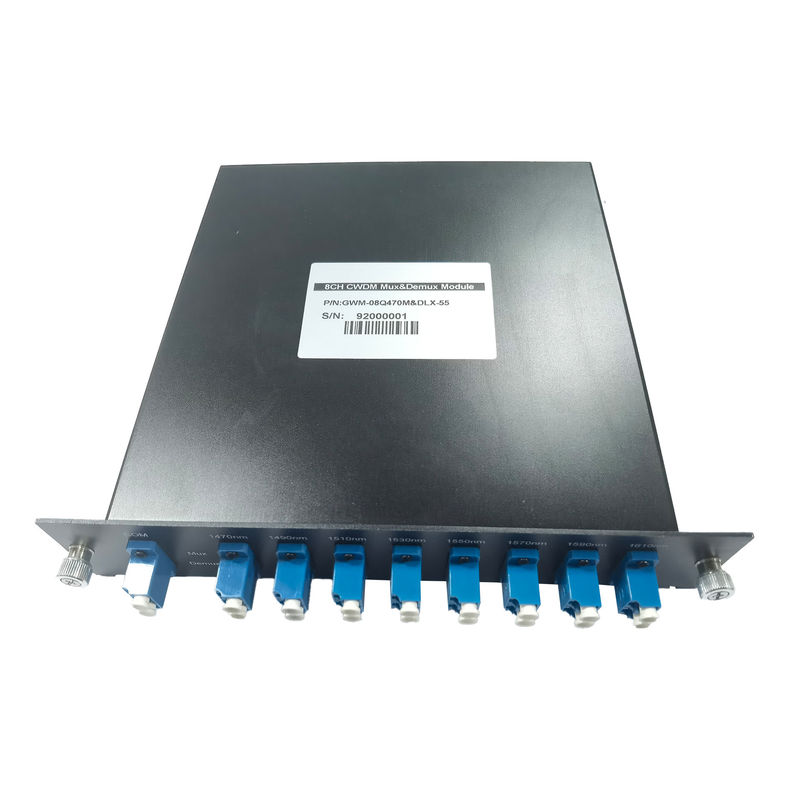

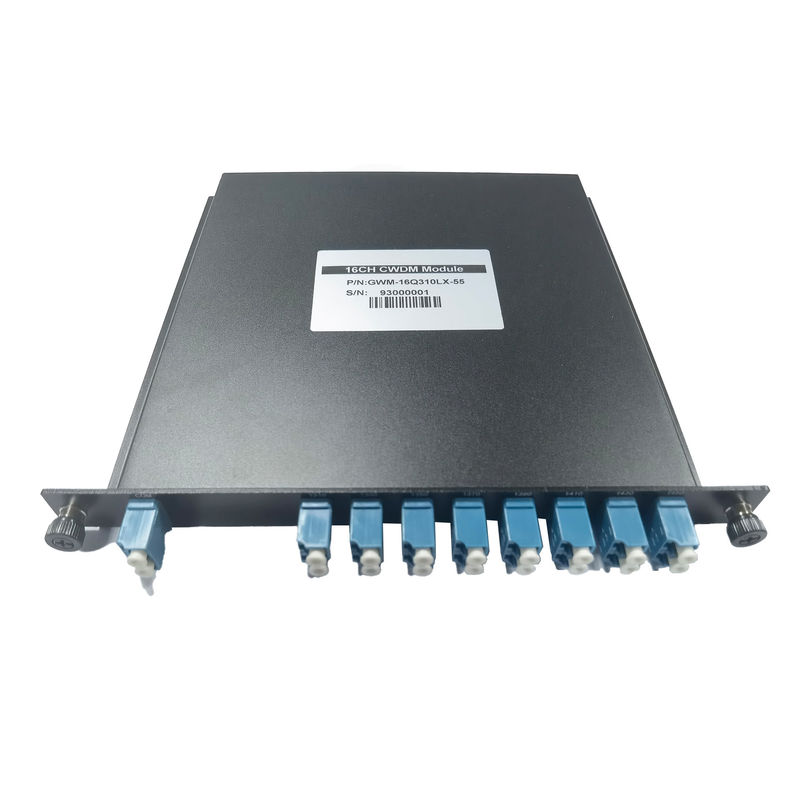

Modulo di CWDM MUX/DEMUX
Informazioni di ordinazione
| Modulo di CWDM MUX/DEMUX | |||||||||||
| Springtek | - | CWDM | Manica no. | Tipo di MUX/DEMUX | CW iniziale | Tipo del pacchetto | Tipo della fibra | Lunghezza della fibra | - | Connettore introdotto | Connettore di uscita |
| x | - | x | XX | X | XX | XX | XX | XX | - | X | X |
| S | - | C | 04= 02CH | M=Mux | 270= 1270 | SM=65 x45 x11 | metropolitana di 09=0.9mm | 05=0.5m | - | 0=No | 0=No |
| ............ | D= Demux | … | PS=100x80x10 | … | 1=FC/UPC | 1=FC/UPC | |||||
| 08= 08CH | M&D=Mux&Demux | 550=1550 | PM=120x80x18 | 10=1m | 2=FC/APC | 2=FC/APC | |||||
| 551=1551 | PL=140x115 x18 | 3=SC/UPC | 3=SC/UPC | ||||||||
| P1=80x58 x8 | 4=SC/APC | 4=SC/APC | |||||||||
| X0= ha personalizzato | 5=LC/UPC | 5=LC/UPC | |||||||||
| SM=65 x45 x11 | 6=LC/APC | 6=LC/APC | |||||||||
Caratteristiche
Applicazioni
Specifiche
| Parametri | Unità | 4CH | 8CH | 12CH | 18CH | |
| Lunghezza d'onda di funzionamento | nanometro | 1260~1620 | ||||
| Spazio di Manica | nanometro | 20 | ||||
| Lunghezza d'onda concentrare | nanometro | ITU, ITU+1 | ||||
| Accuratezza concentrare di lunghezza d'onda | nanometro | ±0.8 | ||||
| Banda di passaggio @-0.5dB | nanometro | ±6.5 | ||||
| Perdita di inserzione del porto | dB | ≤1.2 | ≤2.5 | ≤3.5 | ≤3.8 | |
| Perdita di collegamento | dB | ≤2.0 | ≤3.2 | ≤4.0 | ≤4.3 | |
| Isolamento (dB) | Adiacente | dB | ≥30 | |||
| Non adiacente | dB | ≥40 | ||||
| Ondulazione | dB | ≤0.5 | ||||
| Perdita dipendente di polarizzazione | dB | ≤0.2 | ||||
| Attenuazione di riflessione | dB | ≥40 | ||||
| Direzionalità | dB | ≥50 | ||||
| Potere | Mw | ≤300 | ||||
| Tipo della fibra | / | G657.A1 (metropolitana di 0.9mm, metropolitana di 2.0mm) | ||||
| Lunghezza della fibra | m. | 0.5+/-0.05&Customized | ||||
| Connettore | / | LC/UPC&Customized | ||||
| Temperatura di funzionamento | ℃ | -20~75 | ||||
| Temperatura di stoccaggio | ℃ | -40~85 | ||||
| Alloggio | millimetro | 100*80*10,120*80*18,140*115*18 | ||||
