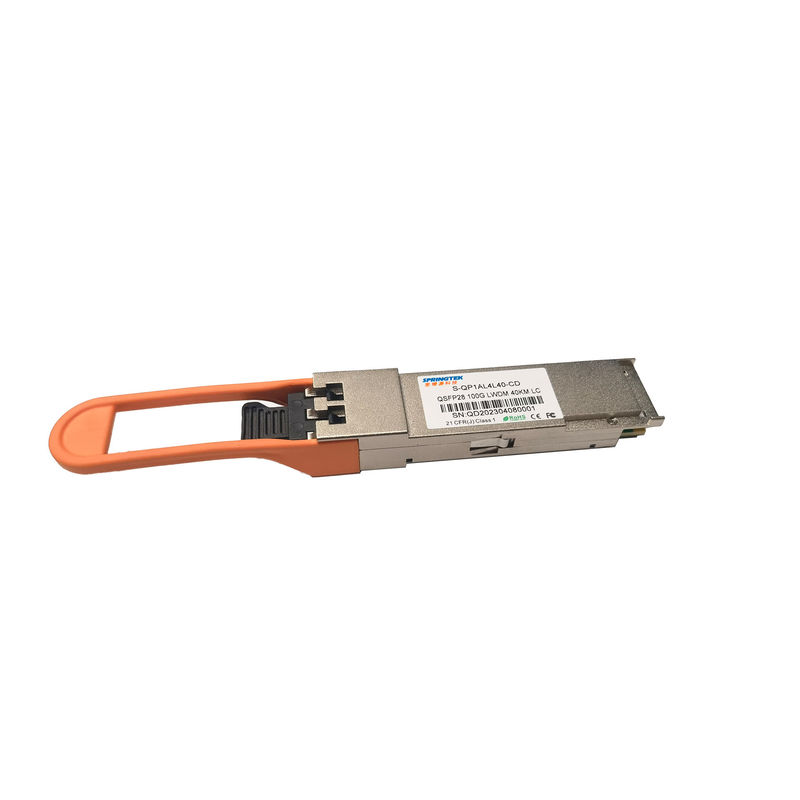

Modulo ottico compatibile del ricetrasmettitore di QSFP28 ER4 OTU4 Cisco 100Gbps 1294 -1310nm 40Km
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
|
S-QP1AL4L40-CD-OTU4 |
QSFP28, 103.1~111.8Gb/s, 1294-1310nm, LC, 40km, OTU4, 0ºC~+70ºC, con DDM |
Descrizione
Il ricetrasmettitore ottico di Springtek 100G QSFP28 ER4 OTU4 integra il percorso del trasmettitore e del ricevitore su un modulo. In trasmetta il lato, quattro vicoli dei flussi di dati di serie sono recuperati, retimed e sono passati a quattro driver del laser. Il controllo 4WDM EML dei driver del laser con una lunghezza d'onda concentrare di 1295,56 nanometro, 1300.05nm, 1304.58nm e 1309,14 nanometro. I segnali ottici sono multiplexati ad una fibra monomodale tramite un connettore di LC dello standard industriale. In ricevi il lato, i quattro vicoli dei flussi di dati ottici otticamente sono demultiplexati dal demoltiplicatore ottico integrato. Ogni flusso di dati è recuperato da un APD e l'amplificatore dell'trans-impedenza, retimed. Questo modulo caratterizza un'interfaccia elettrica caldo-pluggable, un basso consumo energetico e un'interfaccia seriale a due fili.
Il prodotto di Springtek è progettato con il collegamento di fattore forma, e l'interfaccia diagnostica digitale secondo l'accordo di Multi-fonte QSFP28 (MSA) e compiacente ottici/elettrici a IEEE 802.3ba.
Caratteristiche
Applicazioni
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 3,6 | V | ||
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | ||
| Umidità relativa - stoccaggio | RHS | 5 | 95 | % | ||
| Immissione dei dati la tensione – differenziale | lVDIP-VDINl | - | - | 1,0 | V | |
| Tensione in ingresso di controllo | VI | -0,3 | - | Vcc+0.5 | V | |
| Corrente d'uscita di controllo | IO | -20 | - | 20 | mA |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | - | 70 | °C | |
| Tensione di alimentazione elettrica | Vcc | 3,14 | 3,3 | 3,47 | V | |
| Consumo di energia totale | Palladio | - | - | 4,5 | W | |
| Picco di corrente istantaneo alla spina calda | ICC_IP | - | - | 1800 | mA | |
| Picco di corrente continuo alla spina calda | ICC_SP | - | - | 1485 | mA | |
| Dissipazione di potere massima, modo di potere basso | PDLP | - | - | 1,5 | W | |
| Velocità di trasmissione aggregata | ABR | - | 103,125 | 111,8 | Gb/s | |
| Tasso di dati per vicolo | DRL | - | 25,78125 | - | Gb/s | |
| Il controllo la tensione in ingresso alta | VIH | VCC*0.7 | - | VCC+0.3 | V | |
| Minimo di tensione in ingresso di controllo | VIL | -0,3 | - | VCC+0.3 | V | |
| Frequenza di clock bifilare dell'interfaccia seriale | - | - | - | 400 | chilociclo | |
| Tolleranza di rumore dell'alimentazione elettrica | - | - | - | 66 | mVpp | 10 hertz -10 megahertz |
| Carico differenziale del emissione dei dati di Rx | - | - | 100 | - | ohm | |
| Distanza di funzionamento | - | 2 | - | 40 | chilometro | Con FEC |
Specifiche elettriche
| Trasmettitore (input del modulo) | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note |
| Differenziali immissione dei dati l'ampiezza | VIN, PP | 95 | - | 900 | mVpp | |
| Disadattamento differenziale di termine | - | - | 10 | % | ||
| LPMode, risistemazione e ModSelL | VIL | -0,3 | - | 0,8 | V | |
| VIH | 2 | - | VCC+0.3 | V | ||
| Ricevitore (uscita del modulo) | ||||||
| Ampiezza differenziale del emissione dei dati | VOUT, PP | 250 | - | 900 | mVpp | |
| Disadattamento differenziale di termine | - | - | % | |||
| Tempo di aumento/caduta dell'uscita, 20%~80% | TR | 9,5 | - | 10 | ps | |
| ModPrsL e internazionale | Volume | 0 | - | 0,4 | V | IOL =4mA |
| VOH | VCC-0.5 | - |
VCC+0.3
|
V | IOL =4mA | |
caratteristiche ptical
| Caratteristiche del trasmettitore | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note |
| Lunghezze d'onda concentrare del vicolo (gamma) | λ | 1294,53 | 1295,56 | 1296,59 | nanometro | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | - | - | dB | |
| Potere ottico medio totale del lancio, 100GE | PESCE GATTO | - | - | 12,5 | dBm | |
| Potere medio del lancio, ogni vicolo, 100GE | POUTL | -2,5 | - | 6,5 | dBm | |
| Potere ottico medio totale del lancio, OTU4 | - | - | 11,1 | dBm | ||
| Potere ottico medio del lancio per vicolo, OTU4 | POUTL | 0,6 | - | 5,1 | dBm | |
| Potere medio del lancio FUORI del trasmettitore, ogni vicolo | POUT_OFF | - | - | -30 | dBm | |
| Rapporto di estinzione | ER | 7 | - | - | dB | |
| Ampiezza ottica di modulazione (OMA) per vicolo, 100GE | OMA | 0,5 | - | 6,5 | dBm | |
| Potere del lancio in OMA meno TDP per vicolo, 100GE | OMA-TDP | -0,5 | - | - | dBm | |
| Differenza nel potere del lancio fra qualsiasi due vicoli (media e OMA) | DT_OMA | - | - | 4 | dB | |
| Pena della dispersione e del trasmettitore, 100GE | TDP | - | - | 3 | dB | |
| Pena ottica del percorso, OTU4 | OPP | - | - | 1,5 | dB | |
| Tolleranza ottica di attenuazione di riflessione | ORLT | 20 | - | - | dB | |
| Maschera di occhio ottica, 100GE | Soddisfacente rispetto a IEEE 802.3ba-2010 | 1 | ||||
| Maschera di occhio ottica, OTU4 | Soddisfacente rispetto a ITU-T G.695 | 2 | ||||
| Riflettanza del trasmettitore | TR | - | - | -26 | dB | |
| Caratteristiche del ricevitore | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note |
| Lunghezze d'onda concentrare del vicolo (gamma) | λ | 1294,53 | 1295,56 | 1296,59 | nanometro | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Sensibilità del ricevitore (OMA), ogni vicolo, 100GE | - | - | - | -18,5 | dBm | 3 |
| Sensibilità del ricevitore (potere medio) per vicolo, OTU4 | - | - | - | -18,99 | dBm | 4 |
| Sensibilità sollecitata del ricevitore (OMA), per vicolo, 100GE | - | - | - | -16 | dBm | |
| Nervosismo sollecitato dell'occhio J2 | - | - | 0,33 | - | UI | |
| Nervosismo sollecitato dell'occhio J4 | - | 0,48 | - | UI | ||
| Pena verticale della chiusura dell'occhio | - | - | 2,5 | - | dB | |
| Definizione della maschera di occhio di SRS {X1, X2, X3, Y1, Y2, Y3} | {0,39, 0,5, 0,5, 0,39, 0,39, 0,4} | |||||
| Soglia di danno, ogni vicolo | Pin, danno | -2,5 | - | - | dBm | |
| La media riceve il potere per vicolo | - | -20,5 | - | -3,5 | dBm | |
|
Ricevi il potere in OMA per vicolo, Sovraccarico |
OMA | - | - | -3,5 | dBm | |
| Riflettanza del ricevitore | TR | - | - | -26 | dB | |
|
Note 1. Misurato con un modello di prova di PRBS 231-1 @25.78 Gb/s. 2. Misurato con un modello di prova di PRBS 231-1 @27.95 Gb/s 3. Misurato con un modello di prova PRBS231-1 @25.78Gbps, BER≦5E-5 4. Misurato con un modello di prova PRBS231-1 @27.95Gbps, BER≦1.8E-4. |
||||||
