Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-QP1AL4L10-CD-OTU

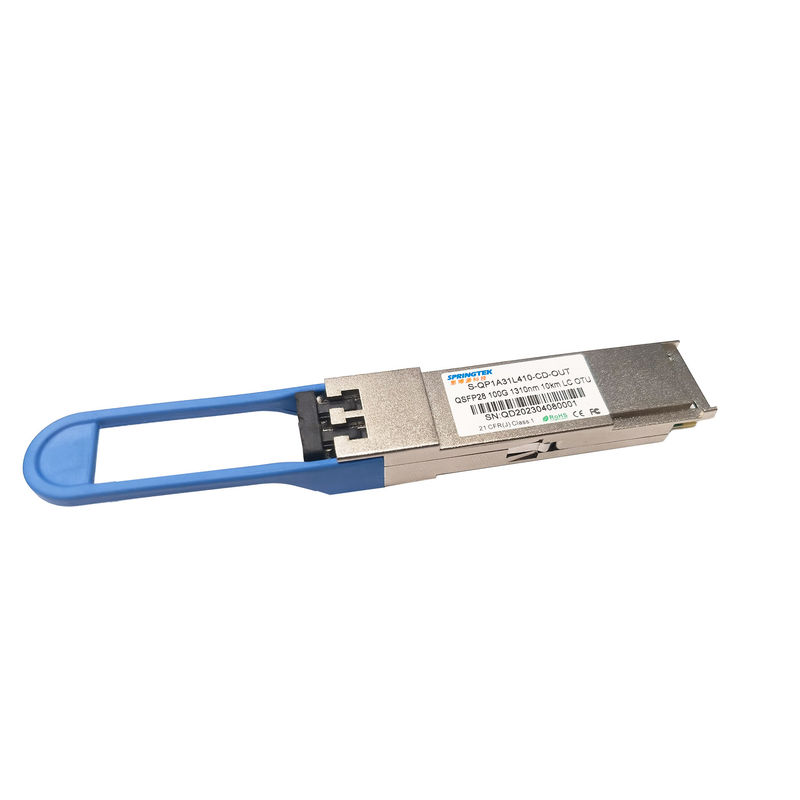

modulo ottico compatibile del ricetrasmettitore di 100Gbps Cisco 10Km OTU4 QSFP28 LR4 1294 -1310nm LC
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
|
S-QP1AL4L10-CD-OTU4 |
QSFP28, 100G/112Gbps, 1294 -1310 nanometro, OTU4, LC, 10km, 0ºC~+70ºC, con DDM, |
Descrizione
Springtek 100GBase QSFP28-LR4-OTU4 è progettato per le applicazioni di comunicazioni ottiche di 10km. Questi trasmettitore ottico del modulo contains4-lane DFB, ricevitore ottico di 4 vicoli e blocchetto della gestione del modulo compreso 2 interfacce seriali del cavo. I segnali ottici sono multiplexati ad una fibra monomodale tramite un connettore di LC dello standard industriale.
Caratteristiche
Applicazioni
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 4 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Umidità relativa - stoccaggio | RHS | 0 | 95 | % | |
| Umidità relativa - funzionando | RHO | 0 | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | - | 70 | °C |
| Tensione di alimentazione elettrica | Vcc | 3,14 | 3,3 | 3,47 | V |
| Consumo di energia totale | P | - | - | 3,5 | W |
| Tasso di dati | BR | - | 27,9525 | - | GBP |
Caratteristiche elettriche
| Caratteristiche elettriche del trasmettitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Oscillazione di tensione dell'ingresso differenziale | VIN | 180 | - | 900 | sistemi MV |
| Ingresso differenziale Impendence di Tx | ZIN | - | 100 | - | Ω |
| Attenuazione di riflessione dell'ingresso differenziale | Per 100Gbase-LR4 | dB | |||
| Attenuazione di riflessione comune dell'input di modo | Per 100Gbase-LR4 | dB | |||
| Caratteristiche elettriche del ricevitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Oscillazione differenziale di tensione in uscita | VOUT | 300 | - | 850 | sistemi MV |
| Il differenziale di Rx ha prodotto Impendence | ZOUT | - | 100 | - | Ω |
| Attenuazione di riflessione dell'uscita differenziale | Per 100Gbase-LR4 | dB | |||
| Attenuazione di riflessione dell'uscita di modo comune | Per 100Gbase-LR4 | dB | |||
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note | |
| Caratteristiche del trasmettitore | |||||||
| Segnalazione del tasso per vicolo | 27.9525± 100 PPM | GBd | 1 | ||||
| Lunghezze d'onda concentrare del vicolo (gamma) | λ | 1294,53 | - | 1296,59 | nanometro | ||
| 1299,02 | - | 1301,09 | |||||
| 1303,54 | - | 1305,63 | |||||
| 1308,09 | - | 1310,19 | |||||
| Potere medio totale del lancio | Pesce gatto | - | - | 10,5 | dBm | ||
| Trasmetta OMA per vicolo | TxOMA | -1,3 | - | 4,5 | dBm | ||
| Potere medio del lancio per vicolo | TXPx | -0,6 | - | 4 | dBm | ||
| Rapporto di estinzione | ER | 4 | - | - | dB | ||
| Rapporto di soppressione di Sidemode | SMSR | 30 | - | - | dB | ||
| Rumore relativo di intensità | RIN | - | - | -130 | dB/Hz | ||
| Riflettanza di riflettanza del trasmettitore | - | - | -12 | dB | |||
|
Definizione della maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | |||||
| Caratteristiche del ricevitore | |||||||
| Segnalazione del tasso per vicolo | 27.9525± 100 PPM | GBd | 3 | ||||
| Lunghezze d'onda concentrare del vicolo (gamma) | λ | 1294,53 | - | 1296,59 | nanometro | ||
| 1299,02 | - | 1301,09 | |||||
| 1303,54 | - | 1305,63 | |||||
| 1308,09 | - | 1310,19 | |||||
| La media riceve il potere per vicolo | RXPx | -8,6 | - | 4,5 | dBm | 4 | |
| Sensibilità del ricevitore (OMA) per vicolo | Rxsens | - | - | -8,4 | dBm | ||
| Riflettanza del ricevitore | - | - | -26 | dB | |||
| LOS | Ottico De-asserisca | Palladio | - | - | -11,6 | dBm | |
| Ottico asserisca | PA | -24 | - | - | |||
| Isteresi di LOS | 0,5 | - | 6 | dB | |||
| Note | |||||||
|
1. Trasmettitore che fa funzionare a 25.78125Gbps ogni canale. 2. Rapporto di colpo 5x10-5. 3. Ricevitore che fa funzionare a 25.78125Gbps ogni canale. 4. Il valore di potere e l'accuratezza di potere sono con tutti i canali sopra. |
|||||||
