Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-QP1AL4L80-CD

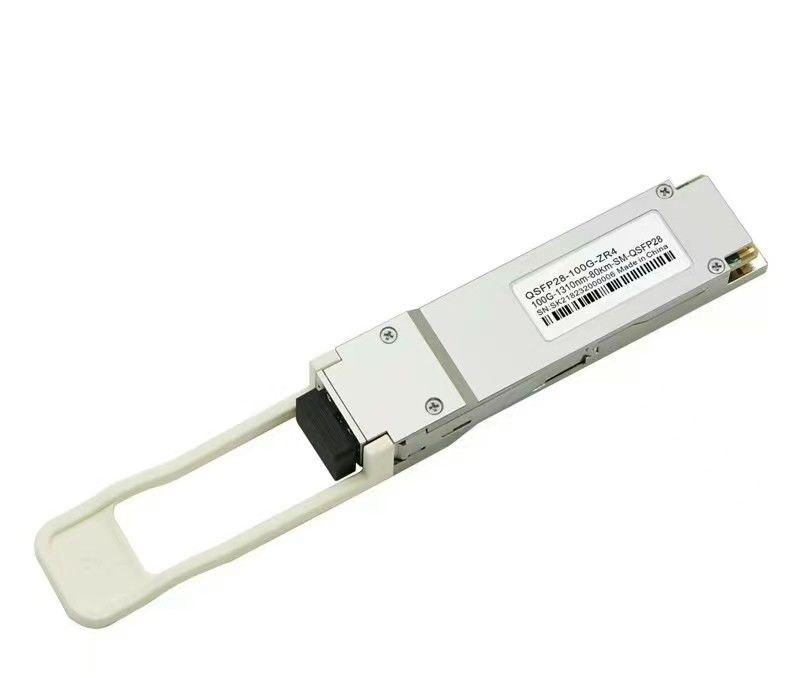

Modulo ottico compatibile del ricetrasmettitore dello ZR 1294 -1310nm 80Km di Cisco 100Gbps QSFP28
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-QP1AL4L80-CD | QSFP28, 100Gbps, ZR4,1294-1310nm, MP, LC, 80km, 0ºC~+70ºC, con DDM |
Descrizione
Springtek 100G QSFP28 ZR4 è progettato per le applicazioni di comunicazioni ottiche di 80km. Questo modulo contiene il trasmettitore ottico a 4 corsie, un ricevitore ottico di 4 vicoli ed il blocchetto della gestione del modulo compreso un fronte inter di serie di 2 cavi. I segnali ottici sono multiplexati ad una fibra monomodale tramite un connettore di LC dello standard industriale.
Caratteristiche
Applicazioni
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,3 | 3,6 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Umidità relativa | RH | 15 | 85 | % | |
| Soglia di danno, ogni vicolo | THd | 6,5 | dBm |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | - | 70 | °C |
| Tensione di alimentazione elettrica | Vcc | 3,14 | 3,3 | 3,47 | V |
| Distanza di collegamento con G.652 | P | - | - | 80 | chilometro |
| Tasso di dati | BR | - | 25,78125 | - | GBP |
Caratteristiche elettriche
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Nota |
| Dissipazione di potere | 6,5 | W | ||||
| Rifornimento corrente | Icc | 1,8759 | Stato di stabilità | |||
| Trasmettitore | ||||||
| Tasso di dati, ogni vicolo | 25,78125 | GBP | ||||
| Tensione differenziale PK-PK | Vpp | 900 | sistemi MV | A 1 megahertz | ||
| Tensione di modo comune | Vcm | -350 | 2850 | sistemi MV | ||
| Tempo di transizione | Trise/Tfall | 10 | ps | 20%~80% | ||
| Disadattamento differenziale di resistenza di termine | 10 | % | ||||
| Larghezza dell'occhio | EW15 | 0,46 | UI | |||
| Altezza dell'occhio | EH15 | 95 | sistemi MV | |||
| Ricevitore | ||||||
| Tasso di dati, ogni vicolo | 25,78125 | GBP | ||||
| Disadattamento differenziale di resistenza di termine | 10 | % | A 1 megahertz | |||
| Oscillazione differenziale di tensione in uscita | Vout, pp | 900 | sistemi MV | |||
| Rumore comune di modo, RMS | Vrms | 17,5 | sistemi MV | |||
| Tempo di transizione | Trise/Tfall | 12 | ps | 20%~80% | ||
| Larghezza dell'occhio | EW15 | 0,57 | UI | |||
| Altezza dell'occhio | EH15 | 228 | sistemi MV | |||
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note |
| Caratteristiche del trasmettitore | ||||||
| Segnalazione del tasso per vicolo | 25,78125 | GBd | 1 | |||
| Lunghezze d'onda concentrare del vicolo (gamma) | λ | 1294,53 | 1295,56 | 1296,59 | nanometro | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Rapporto laterale di soppressione di modo | SMSR | 30 | - | - | dB | |
| Potere medio totale del lancio | PTOTAL | 8,0 | 12,5 | dBm | ||
| Potere medio del lancio, ogni vicolo | PESCE GATTO | 2,0 | 6,5 | dBm | ||
|
Differenza nel potere del lancio in mezzo qualsiasi due vicoli (media e OMA) |
- | 3 | dBm | |||
| Potere medio del lancio FUORI del trasmettitore, ogni vicolo | POFF | - | - | -30 | dBm | |
| Rapporto di estinzione | ER | 6 | - | - | dB | |
| RIN OMA | 130 | dB/Hz | ||||
| Tolleranza ottica di attenuazione di riflessione | 20 | dB | ||||
| Trasmetta la riflettanza | RFL | - | - | -12 | dB | |
| Margine della maschera | 5 | * | * | % | ||
|
Definizione della maschera di occhio dell'uscita {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | |||||
| Caratteristiche del ricevitore | ||||||
| Segnalazione del tasso per vicolo | 25,78125 | GBd | ||||
| Lunghezze d'onda concentrare del vicolo (gamma) | λ | 1294,53 | 1295,56 | 1296,59 | nanometro | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Potere medio del ricevitore, ogni vicolo | THd | -28 | -7 | dBm | 1 | |
| Potere del ricevitore, ogni vicolo (OMA) | -7 | dBm | ||||
| Riflettanza del ricevitore | SenOMA1 | -26 | dB | 1 | ||
| Media di sensibilità del ricevitore, ogni vicolo | SenOMA2 | -28 | dBm | 2 | ||
|
Taglio superiore elettrico di dB del ricevitore 3 frequenza, ogni vicolo |
LOSA | 31 | Gigahertz | |||
| Soglia di danno, ogni vicolo | LOSD | 6,5 | dBm | |||
| Il LOS asserisce | LOSH | -40 | dBm | |||
| LOS Deassert | -29 | dBm | ||||
| Isteresi di LOS | 0,5 | dB | ||||
| Note | ||||||
| 1. La sensibilità è specificata a BER@5E-5 con FEC | ||||||
