Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-QP1AC4L2K-CD

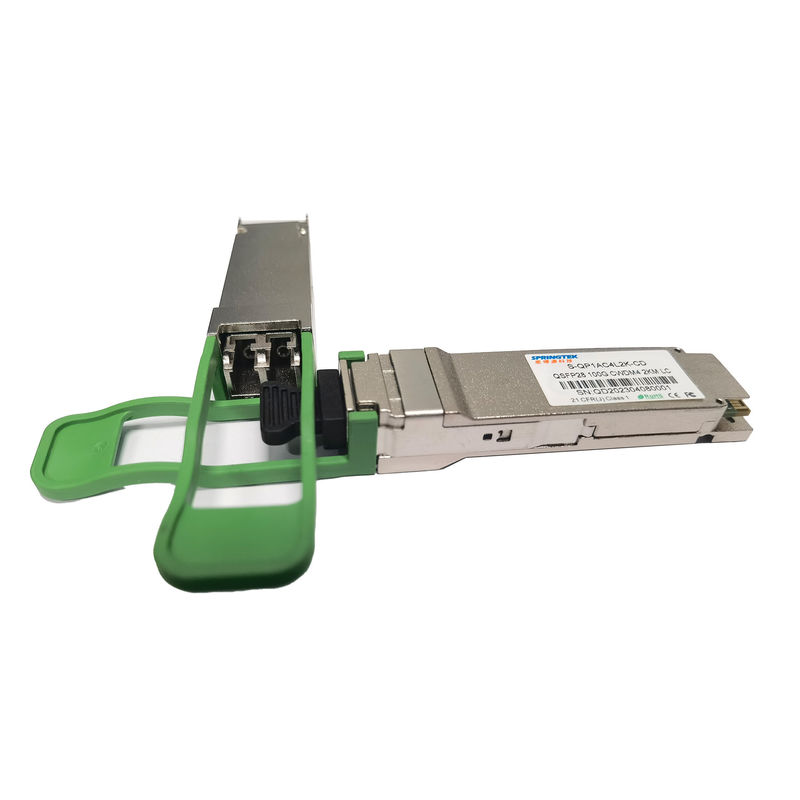

Modulo ottico compatibile del ricetrasmettitore di QSFP28 Cisco 100Gbps CWDM4 2Km LC
Informazioni di ordinazione
|
Numero del pezzo |
Descrizione di prodotto |
|
S-QP 1AC4L2K-CD |
QSFP 28, 100 GBP, 1271 -1331nanometro, MP, LC, 2km, 0ºC~+70ºC, con DDM, |
Descrizione
Il ricetrasmettitore di Springtek 100Gbps CWDM4 QSFP28 è destinato per soddisfare le richieste delle programmazioni dei dati 100G sopra SMF fino a 2km. È soddisfacente rispetto a QSFP28 MSA, a 100G CLR4, a CWDM4 MSA ed a IEEE 802.3bm. È redditizio, basso consumo energetico con una singola alimentazione elettrica 3.3V. Il modulo ha una velocità di trasmissione aggregata fino a 103.1Gbps multiplexando di 4 vicoli ottici indipendenti di CWDM, ogni vicolo capace di trasmissione del 25.78125Gb/s più di 2km SMF. È fabbricato con l'alloggio di dimensione tutta di metallo e compatta per la prestazione superiore di EMI.
Caratteristiche
Singola alimentazione elettrica di +3.3V
Temperatura di funzionamento: 0 a +70°C
RoHS compiacente (senza piombo)
Applicazioni
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 4 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Umidità relativa - stoccaggio | RHS | 0 | 95 | % | |
| Umidità relativa - funzionando | RHO | 0 | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | - | 70 | °C |
| Tensione di alimentazione elettrica | Vcc | 3,14 | 3,3 | 3,47 | V |
| Consumo di energia totale | P | - | - | 3,5 | W |
| Tasso di dati | BR | - | 25,78125 | - | GBP |
Caratteristiche elettriche
| Caratteristiche elettriche del trasmettitore | |||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | ||
| Oscillazione di tensione dell'ingresso differenziale | VIN | 180 | - | 900 | sistemi MV | ||
| Ingresso differenziale Impendence di Tx | ZIN | - | 100 | - | Ω | ||
| Disadattamento differenziale di termine | - | - | 10 | % | |||
| Attenuazione di riflessione dell'ingresso differenziale | Per 100G CLR4 MSA | dB | |||||
| Attenuazione di riflessione comune dell'input di modo | Per 100G CLR4 MSA | dB | |||||
| Caratteristiche elettriche del ricevitore | |||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | ||
| Oscillazione differenziale di tensione in uscita | VOUT | 300 | - | 1200 | sistemi MV | ||
| Il differenziale di Rx ha prodotto Impendence | ZOUT | - | 100 | - | Ω | ||
| Disadattamento differenziale di termine | - | - | 10 | % | |||
| Attenuazione di riflessione dell'uscita differenziale | Per 100G CLR4 MSA | dB | |||||
| Attenuazione di riflessione dell'uscita di modo comune | Per 100G CLR4 MSA | dB | |||||
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note | |
| Caratteristiche del trasmettitore | |||||||
| Segnalazione del tasso per vicolo | 25,78125 | GBd | 1 | ||||
| Lunghezze d'onda concentrare del vicolo (gamma) | λ | 1264,5 | 1271 | 1277,5 | nanometro | ||
| 1284,5 | 1291 | 1297,5 | |||||
| 1304,5 | 1311 | 1317,5 | |||||
| 1324,5 | 1331 | 1337,5 | |||||
| Potere medio totale del lancio | Pesce gatto | 10,5 | dBm | ||||
| Potere medio del lancio per vicolo | TXPx | -6,5 | 2,5 | dBm | |||
| Rapporto di estinzione | ER | 3,5 | dB | ||||
| Rapporto di soppressione di Sidemode | SMSR | 30 | dB | ||||
| Rumore relativo di intensità | RIN | -130 | dB/Hz | ||||
| Riflettanza del trasmettitore | -12 | dB |
|
||||
|
Definizione della maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | 1 | |||||
| Caratteristiche del ricevitore | |||||||
| Segnalazione del tasso per vicolo | 25,78125 | GBd | 3 | ||||
| Lunghezze d'onda concentrare del vicolo (gamma) | λ | 1264,5 | 1271 | 1277,5 | nanometro | ||
| 1284,5 | 1291 | 1297,5 | |||||
| 1304,5 | 1311 | 1317,5 | |||||
| 1324,5 | 1331 | 1337,5 | |||||
| Ricevi la saturazione (OMA) per vicolo | Rmax | 2,5 | |||||
|
Sensibilità Unstressed del ricevitore (OMA) per vicolo |
Rxsens | -10 | dBm | 1,2,3 | |||
| Riflettanza del ricevitore | -26 | dB | |||||
| LOS | Ottico De-asserisca | Palladio | -11,6 | dBm | |||
| Ottico asserisca | PA | -24 | -13,6 | ||||
| Isteresi di LOS | 0,5 | dB | |||||
| Note | |||||||
|
|||||||
