Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-QD4A31M05-CD-4

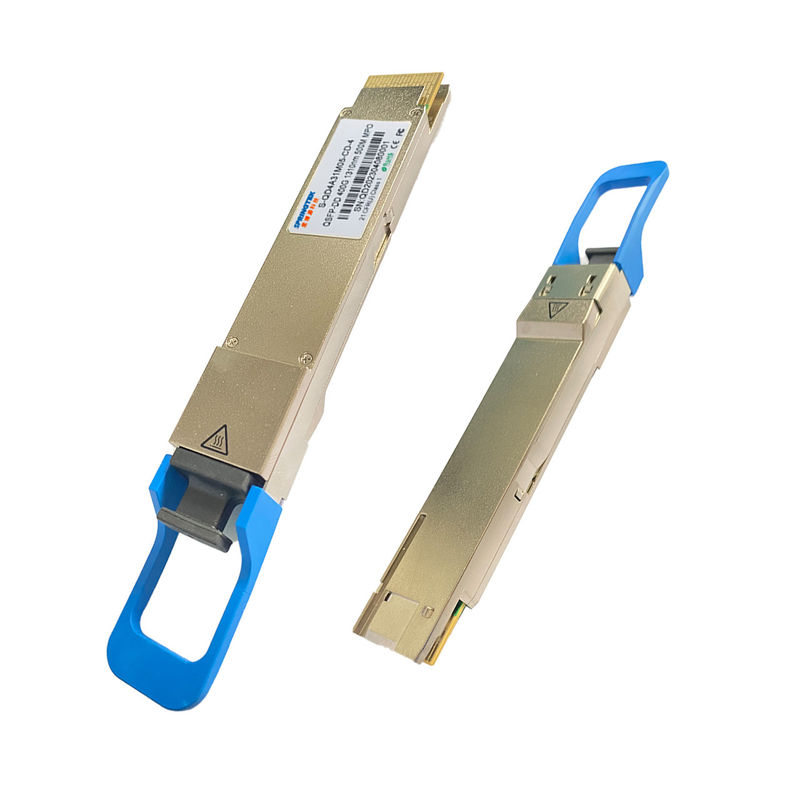

OEM 400G 1310nm 500M Compatible Cisco/ginepro/ricetrasmettitore ottico QSFP-DD DR4 di Alcatel MPO/MTP
QSFP-DD DR4 S-QD4A31M05-CD-4 230301.pdf
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
|
S-QD4A31M05-CD-4 |
QSFP-DD 400G 1310nm DR4 500M SMF MPO, 0ºC~+70ºC, con DDM |
Descrizione
Modulo ottico di Springtek 400Gb/s QSFP-DD DR4 progettato per le applicazioni di comunicazioni ottiche di 500m. Il modulo S-QD4A31M05-CD-4 converte 8 canali di dati di input elettrici 50Gb/s (PAM4) in 4 canali di segnali ottici paralleli, ogni capace dell'operazione 100Gb/s per un tasso di dati aggregato di 400Gb/s. inverso, sul ricevitore
il lato, il modulo converte 4 canali di segnali ottici paralleli di 100Gb/s ogni canale per un tasso di dati aggregato di 400Gb/s in 8 canali di dati di uscita elettrici 50Gb/s (PAM4).
Un cavo a fibre ottiche con un connettore MTP/MPO-12 può essere inserito il recipiente del modulo di Springtek 400Gb/s QSFP-DD DR4. L'allineamento adeguato è assicurato dai perni di guida dentro il recipiente. Il cavo non può essere torto solitamente affinchè il canale adeguato incanali l'allineamento. Il collegamento elettrico è raggiunto attraverso un tipo MSA-compiacente connettore del bordo di QSFP-DD.
Il prodotto è progettato con il fattore forma, collegamento ottico/elettrico e l'interfaccia diagnostica digitale secondo l'accordo di Multi-fonte di QSFP-DD
Caratteristiche
Applicazioni
Valutazioni massime assolute
Ha essere notato che l'operazione al di sopra di tutte le diverse valutazioni massime assolute potrebbe danneggiare permanente questo modulo.
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 3,6 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Temperatura di caso di funzionamento | A | 0 | 70 | °C | |
| Umidità relativa (non condensazione) | RH | 0 | 85 | % |
Requisiti raccomandati dell'alimentazione elettrica e di condizioni di gestione
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Temperatura di caso di funzionamento | CIMA | 0 | 70 | degC | ||
| Tensione di alimentazione elettrica | VCC | 3,135 | 3,3 | 3,465 | V | |
| Tasso di dati, ogni vicolo | 26,5625 | GBd | PAM4 | |||
| Dati Rate Accuracy | -100 | 100 | PPM | |||
| Rapporto di errore nella trasmissione del bit pre--FEC | 2.4x10-4 | |||||
| Rapporto di errore nella trasmissione del bit post--FEC | 1x10-12 | 1 | ||||
| Distanza di collegamento | D | 0,002 | 500 | m. | 2 |
Caratteristiche elettriche
Le seguenti caratteristiche elettriche sono definite sopra la condizioni di funzionamento raccomandata salvo specificazione contraria.
| Parametro | Oint della prova | Min | Tipico | Massimo | Unità | Note | |
| Consumo di energia | 12 | W | |||||
| Rifornimento corrente | Icc | 3,64 | |||||
| Trasmettitore (ogni vicolo) | |||||||
| Tasso di segnalazione, ogni vicolo | TP1 | ± 26,5625 100 PPM | GBd | ||||
|
Tolleranza differenziale di tensione in ingresso PK-PK Disadattamento |
TP1a | 900 | mVpp | 1 | |||
| Termine differenziale | TP1 | 10 | % | ||||
| Attenuazione di riflessione dell'ingresso differenziale | TP1 |
IEEE 802.3-2015 Equazione (83E-5) |
dB | ||||
| Differenziale al modo comune Attenuazione di riflessione introdotta |
TP1 | IEEE 802.3-2015 Equazione (83E-6) |
dB | ||||
| Prova introdotta sollecitata modulo | TP1a |
Vedi IEEE 802.3bs 120E.3.4.1 |
2 | ||||
|
Tensione asimmetrica Campo di tolleranza (min) |
TP1a | -0,4 - 3,3 | V | ||||
| altezza dell'occhio della Quasi-fine, differenziale | TP1 | -350 | 2850 | sistemi MV | 3 | ||
| Ricevitore (ogni vicolo) | |||||||
| altezza dell'occhio della Lontano-fine, differenziale | TP4 | ± 26,5625 100 PPM | GBd | ||||
|
Da picco a picco differenziale Tensione in uscita |
TP4 | 900 | mVpp | ||||
| Tensione in uscita di modo comune di CA (vcm) | TP4 | 17,5 | sistemi MV | ||||
|
Termine differenziale Disadattamento |
TP4 | 10 | % | ||||
|
Attenuazione di riflessione dell'uscita differenziale
|
TP4 |
IEEE 802.3-2015 Equazione (83E-2) |
|||||
|
Terreno comunale alla conversione di modo differenziale Attenuazione di riflessione |
TP4 |
IEEE 802.3-2015 Equazione (83E-3) |
|||||
|
Tempo di transizione, 20% - 80%
|
TP4 | 9,5 | ps | ||||
|
larghezza della maschera di simmetria dell'occhio della Quasi-fine (ESMW) |
TP4 | 0,265 | UI | ||||
| altezza dell'occhio della Quasi-fine, differenziale | TP4 | 70 | sistemi MV | ||||
|
larghezza della maschera di simmetria dell'occhio della Lontano-fine (ESMW) |
TP4 | 0,2 | UI | ||||
| altezza dell'occhio della Lontano-fine, differenziale | TP4 | 30 | sistemi MV | ||||
| rapporto del precursore ISI della Lontano-fine | TP4 | -4,5 | 2,5 | % | |||
| Tensione in uscita di modo comune (vcm) | TP4 | -350 | 2850 | sistemi MV | 3 | ||
|
Note: 1. Con l'eccezione a IEEE 802.3bs 120E.3.1.2 che il modello è PRBS31Q o rimescolato giri al minimo. 2. I BER di raduni hanno specificato in IEEE 802.3bs 120E.1.1. 3. Tensione di modo comune di CC generata dall'ospite. La specificazione comprende gli effetti di tensione di derivazione al suolo. |
|||||||
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Lunghezza d'onda concentrare | λc | 1304,5 | 1310 | 1317,5 | nanometro | |
| Trasmettitore | ||||||
| Tasso di dati, ogni vicolo | ± 53,125 100 PPM | GBd | ||||
| Formato di modulazione | PAM4 | |||||
| rapporto di soppressione di Laterale modo | SMSR | 30 | dB | |||
| Potere medio del lancio, ogni vicolo | PAVG | -2,9 | 4 | dBm | 1 | |
|
Ampiezza ottica esterna di modulazione (OMAouter), ogni vicolo |
POMA | -0,8 | 4,2 | dBm | 2 | |
|
Potere del lancio nel meno di OMAouter TDECQ, ogni vicolo per il ≥ 4.5dB di ER per il ER < 4=""> |
-2,2 -1,9 |
dB | ||||
|
Occhio Clouser della dispersione e del trasmettitore per PAM4, ogni vicolo |
TDECQ | 3,4 | dB | |||
| TDECQ – 10*log10 (Ceq), ogni vicolo | 3,4 | dB | 3 | |||
| Rapporto di estinzione | ER | 3,5 | dB | |||
|
Differenza nel potere del lancio fra qualsiasi due vicoli (OMAouter) |
4 | dB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| Tolleranza ottica di attenuazione di riflessione | TOL | 21,4 | dB | |||
|
Potere medio del lancio di FUORI dal trasmettitore, ogni vicolo |
Poff | -26 | dBm | |||
| Tempo di transizione del trasmettitore | 17 | ps | ||||
|
Potere medio del lancio di FUORI Trasmettitore, ogni vicolo |
Poff | -15 | dBm | |||
| Ricevitore | ||||||
| Tasso di dati, ogni vicolo | ± 53,125 100 PPM | GBd | ||||
| Formato di modulazione | PAM4 | |||||
| Soglia di danno, ogni vicolo | THd | 5 | dBm | 4 | ||
| La media riceve il potere, ogni vicolo | -5,9 | 4 | dBm | 5 | ||
| Ricevi il potere (OMAouter), ogni vicolo | 4,2 | dBm | ||||
|
Sensibilità del ricevitore (OMAouter), ogni vicolo |
SEN |
Equazione (1) |
dBm | 6 | ||
| Sensibilità sollecitata del ricevitore | SRS | -1,9 | dBm | 7 | ||
| Riflettanza del ricevitore | RR | -26 | dB | |||
| Il LOS asserisce | LOSA | -15 | dBm | |||
| Il LOS De-asserisce | LOSD | -8,9 | dBm | |||
| Isteresi di LOS | LOSH | 0,5 | dB | |||
| Termini sollecitati per la sensibilità del ricevitore di sforzo (nota 7) | ||||||
| Chiusura sollecitata dell'occhio per PAM4 (SECQ), vicolo nell'ambito della prova |
3,4 | dB | ||||
| SECQ – 10*log10 (Ceq), prova del nder del vicolo | 3,4 | dB | ||||
| OMAouter di ogni vicolo dell'aggressore | 4,2 | dBm | ||||
Funzioni diagnostiche di Digital
Le seguenti caratteristiche diagnostiche digitali sono definite sopra le condizioni operative normali salvo specificazione contraria.
| Parametro | Simbolo | Min | Massimo | Unità | Note |
| Errore assoluto del monitor di temperatura | DMI_Temp | -3 | 3 | degC | Sopra funzionare gamma di temperature |
| Errore assoluto di controllo di tensione di rifornimento | DMI _VCC | -0,1 | 0,1 | V | Sopra il funzionamento completo gamma |
| Errore assoluto del monitor di potere di Manica RX | DMI_RX_Ch | -2 | 2 | dB | 1 |
| Monitor di corrente di polarizzazione di Manica | DMI_Ibias_Ch | -10% | 10% | mA | |
| Errore assoluto del monitor di potere di Manica TX | DMI_TX_Ch | -2 | 2 | dB | 1 |
|
Note: 1. Dovuto ad accuratezza di misura delle fibre differenti, ci ha potuto essere un'accuratezza di totale di dB 3 +/- o, fluttuazione di dB +/--1 supplementare. |
|||||
