Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-QD4AC4L2K-CD-4

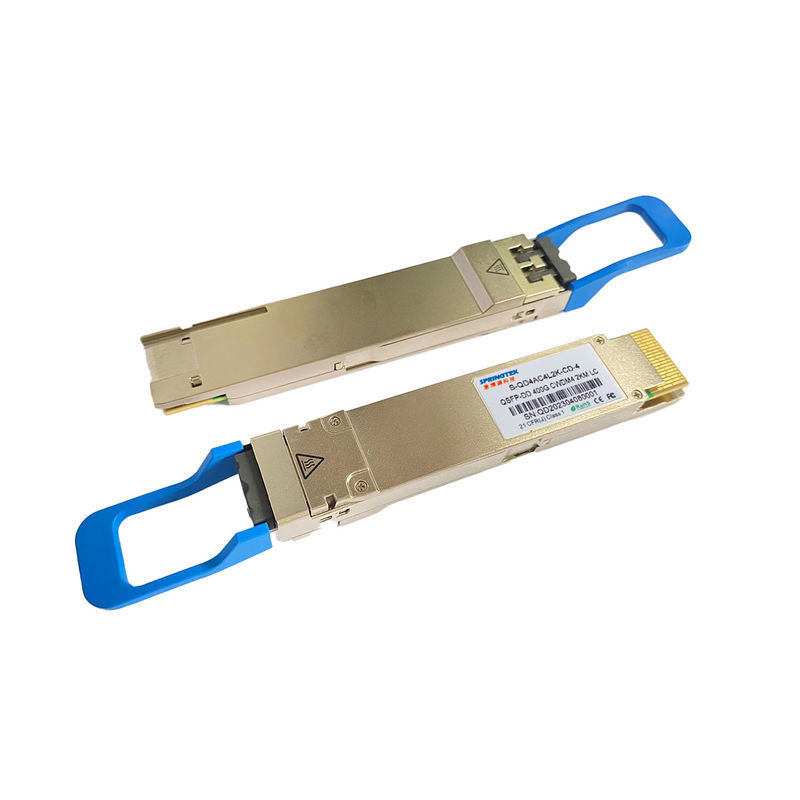

Ricetrasmettitore compatibile 400Gbps CWDM4 2km LC del ginepro di FR4 QSFP-DD
QSFP-DD FR4 S-QD4AC4L2K-CD-4 230301.pdf
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
|
S-QD4AC4L2K-CD-4 |
QSFP-DD 400G CWDM4 FR4 2KM LC, 0ºC~+70ºC, con DDM |
Descrizione
Modulo ottico di Springtek 400Gb/s QSFP-DD FR4 progettato per le applicazioni di comunicazioni ottiche di 2km. Il modulo S-QD4AC4L2K-CD-4 converte 8 canali di dati di input elettrici 50Gb/s (PAM4) in 4 canali di segnali ottici di CWDM e li multiplexa in un singolo canale per la trasmissione ottica 400Gb/s. Inverso, dal lato del ricevitore, il modulo otticamente demultiplexa un input ottico 400Gb/s in 4 canali di segnali ottici di CWDM e li converte in 8 canali di dati di uscita elettrici 50Gb/s (PAM4).
Le lunghezze d'onda centrali dei 4 canali di CWDM sono 1271, 1291, 1311 e 1331 nanometro come membri della griglia di lunghezza d'onda di CWDM definita in ITU-T G.694.2.It contengono un connettore duplex di LC per l'interfaccia ottica e un connettore di perno 76 per l'interfaccia elettrica. Per minimizzare la dispersione ottica nel sistema della lunga distanza, la fibra monomodale (SMF) deve applicarsi in questo modulo. L'ospite FEC è richiesto di sostenere la transmissione a fibra ottica di fino a 10km
Il prodotto S-QD4AC4L2K-CD-4 è progettato con il fattore forma, collegamento ottico/elettrico e l'interfaccia diagnostica digitale secondo il tipo di accordo di Multi-fonte di QSFP-DD (MSA) - 2. È stato destinato per riempire le condizioni di gestione esterne più dure compreso la temperatura, l'umidità e l'interferenza di EMI.
Caratteristiche
Applicazioni
Valutazioni massime assolute
Ha essere notato che l'operazione al di sopra di tutte le diverse valutazioni massime assolute potrebbe danneggiare permanente questo modulo.
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 3,6 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Temperatura di caso di funzionamento | A | 0 | 70 | °C | |
| Umidità relativa (non condensazione) | RH | 0 | 85 | % |
Requisiti raccomandati dell'alimentazione elettrica e di condizioni di gestione
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Temperatura di caso di funzionamento | CIMA | 0 | 70 | degC | ||
| Tensione di alimentazione elettrica | VCC | 3,135 | 3,3 | 3,465 | V | |
| Tasso di dati, ogni vicolo | 26,5625 | GBd | PAM4 | |||
| Dati Rate Accuracy | -100 | 100 | PPM | |||
| Rapporto di errore nella trasmissione del bit pre--FEC | 2.4x10-4 | |||||
| Rapporto di errore nella trasmissione del bit post--FEC | 1x10-12 | 1 | ||||
| Distanza di collegamento | D | 0,002 | 2 | chilometro | 2 | |
|
Note: 1. FEC ha fornito dal sistema host. 2. FEC ha richiesto sul sistema host per sostenere la distanza massima |
||||||
Caratteristiche elettriche
Le seguenti caratteristiche elettriche sono definite sopra la condizioni di funzionamento raccomandata salvo specificazione contraria.
| Parametro | Oint della prova | Min | Tipico | Massimo | Unità | Note | |
| Consumo di energia | 12 | W | |||||
| Rifornimento corrente | Icc | 3,64 | |||||
| Trasmettitore (ogni vicolo) | |||||||
| Tasso di segnalazione, ogni vicolo | TP1 | ± 26,5625 100 PPM | GBd | ||||
|
Tensione in ingresso differenziale PK-PK Disadattamento di tolleranza |
TP1a | 900 | mVpp | 1 | |||
| Termine differenziale | TP1 | 10 | % | ||||
| Attenuazione di riflessione dell'ingresso differenziale | TP1 |
IEEE 802.3-2015 Equazione (83E-5) |
dB | ||||
| Differenziale al modo comune Attenuazione di riflessione introdotta |
TP1 | IEEE 802.3-2015 Equazione (83E-6) |
dB | ||||
| Prova introdotta sollecitata modulo | TP1a |
Vedi IEEE 802.3bs 120E.3.4.1 |
2 | ||||
|
Tensione asimmetrica Campo di tolleranza (min) |
TP1a | -0,4 - 3,3 | V | ||||
| altezza dell'occhio della Quasi-fine, differenziale | TP1 | -350 | 2850 | sistemi MV | 3 | ||
| Ricevitore (ogni vicolo) | |||||||
| altezza dell'occhio della Lontano-fine, differenziale | TP4 | ± 26,5625 100 PPM | GBd | ||||
|
Da picco a picco differenziale Tensione in uscita |
TP4 | 900 | mVpp | ||||
|
Tensione in uscita di modo comune di CA (vcm) |
TP4 | 17,5 | sistemi MV | ||||
|
Termine differenziale Disadattamento |
TP4 | 10 | % | ||||
|
Attenuazione di riflessione dell'uscita differenziale
|
TP4 |
IEEE 802.3-2015 Equazione (83E-2) |
|||||
|
Terreno comunale al modo differenziale Attenuazione di riflessione di conversione |
TP4 |
IEEE 802.3-2015 Equazione (83E-3) |
|||||
|
Tempo di transizione, 20% - 80%
|
TP4 | 9,5 | ps | ||||
|
larghezza della maschera di simmetria dell'occhio della Quasi-fine (ESMW) |
TP4 | 0,265 | UI | ||||
| altezza dell'occhio della Quasi-fine, differenziale | TP4 | 70 | sistemi MV | ||||
|
larghezza della maschera di simmetria dell'occhio della Lontano-fine (ESMW) |
TP4 | 0,2 | UI | ||||
| altezza dell'occhio della Lontano-fine, differenziale | TP4 | 30 | sistemi MV | ||||
| rapporto del precursore ISI della Lontano-fine | TP4 | -4,5 | 2,5 | % | |||
| Tensione in uscita di modo comune (vcm) | TP4 | -350 | 2850 | sistemi MV | 3 | ||
|
Note: 1. Con l'eccezione a IEEE 802.3bs 120E.3.1.2 che il modello è PRBS31Q o rimescolato giri al minimo. 2. I BER di raduni hanno specificato in IEEE 802.3bs 120E.1.1. 3. Tensione di modo comune di CC generata dall'ospite. La specificazione comprende gli effetti di tensione di derivazione al suolo. |
|||||||
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Trasmettitore | ||||||
| Lunghezza d'onda concentrare | L0 | 1264,5 | 1271 | 1277,5 | nanometro | |
| L1 | 1284,5 | 1291 | 1279,5 | nanometro | ||
| L2 | 1304,5 | 1311 | 1317,5 | nanometro | ||
| L3 | 1324,5 | 1331 | 1337,5 | nanometro | ||
| Tasso di dati, ogni vicolo | ± 53,125 100 PPM | GBd | ||||
| Formato di modulazione | PAM4 | |||||
| rapporto di soppressione di Laterale modo | SMSR | 30 | dB | |||
| Potere medio totale del lancio | Pinta | 9,3 | dBm | |||
| Potere medio del lancio, ogni vicolo | PAVG | -3,3 | 3,5 | dBm | 1 | |
|
Ampiezza ottica esterna di modulazione (OMAouter), ogni vicolo |
POMA | -0,3 | 3,7 | dBm | 2 | |
|
Potere del lancio in OMAouter meno TDECQ, ogni vicolo per il ≥ 4.5dB di ER per il ER < 4=""> |
-1,7 -1,6 |
dB | ||||
|
Occhio della dispersione e del trasmettitore Clouser per PAM4, ogni vicolo |
TDECQ | 3,4 | dB | |||
| TDECQ – 10*log10 (Ceq), ogni vicolo | 3,4 | dB | 3 | |||
| Rapporto di estinzione | ER | 3,5 | dB | |||
|
Differenza nel potere del lancio fra qualsiasi due vicoli (OMAouter) |
4 | dB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| Tolleranza ottica di attenuazione di riflessione | TOL | 17,1 | dB | |||
|
Potere medio del lancio di FUORI dal trasmettitore, ogni vicolo |
Poff | -26 | dBm | |||
| Tempo di transizione del trasmettitore | 17 | ps | ||||
|
Potere medio del lancio di FUORI Trasmettitore, ogni vicolo |
Poff | -20 | dBm | |||
| Ricevitore | ||||||
| Lunghezza d'onda concentrare | L0 | 1264,5 | 1271 | 1277,5 | nanometro | |
| L1 | 1284,5 | 1291 | 1279,5 | nanometro | ||
| L2 | 1304,5 | 1311 | 1317,5 | nanometro | ||
| L3 | 1324,5 | 1331 | 1337,5 | nanometro | ||
| Tasso di dati, ogni vicolo | ± 53,125 100 PPM | GBd | ||||
| Formato di modulazione | PAM4 | |||||
| Soglia di danno, ogni vicolo | THd | 4,5 | dBm | 4 | ||
| La media riceve il potere, ogni vicolo | -7,3 | 3,5 | dBm | 5 | ||
| Ricevi il potere (OMAouter), ogni vicolo | 3,7 | dBm | ||||
|
Differenza nel potere del ricevitore fra qualsiasi due vicoli (OMAouter) |
4,1 | dBm | ||||
|
Sensibilità del ricevitore (OMAouter), ogni vicolo |
SEN |
Equazione (1) |
dBm | 6 | ||
| Sensibilità sollecitata del ricevitore | SRS | -2,6 | dBm | 7 | ||
| Riflettanza del ricevitore | RR | -26 | dB | |||
| Il LOS asserisce | LOSA | -20 | dBm | |||
| Il LOS De-asserisce | LOSD | -10,3 | dBm | |||
| Isteresi di LOS | LOSH | 0,5 | dB | |||
| Termini sollecitati per la sensibilità del ricevitore di sforzo (nota 7) | ||||||
| Chiusura sollecitata dell'occhio per PAM4 (SECQ), vicolo nell'ambito della prova |
3,4 | dB | ||||
| SECQ – 10*log10 (Ceq), prova del nder del vicolo | 3,4 | dB | ||||
| OMAouter di ogni vicolo dell'aggressore | 1,5 | dBm | ||||
|
Note: 1. Il potere medio del lancio, ogni vicolo (min) è informativo e non l'indicatore principale di potenza del segnale. Un trasmettitore con potere del lancio sotto questo valore non può essere compiacente; tuttavia, un valore sopra questo non assicura la conformità. 2. Anche se il TDECQ < 1="">esterno (min) deve superare il valore minimo specificato qui. 3. Ceq è un coefficiente definito nella clausola 121.8.5.3 di IEEE Std 802.3-2018 che rappresenta il potenziamento di rumore dell'equalizzatore di riferimento. 4. La media riceve il potere, ogni vicolo (min) è informativo e non l'indicatore principale di potenza del segnale. Un potere ricevuto sotto questo valore non può essere compiacente; tuttavia, un valore sopra questo non assicura la conformità. 5. Il ricevitore potrà tollerare, senza danno, l'esposizione continua ad un segnale in ingresso ottico che ha questo livello di potere medio. 6. La sensibilità del ricevitore (OMAouter), ogni vicolo (massimo) è informativa ed è definita per un trasmettitore con un valore del dB fino a 3,9 di SECQ. Dovrebbe incontrare l'equazione (1), che è illustrato nella figura 4. 7. Misurato con il segnale della prova di conformità a TP3 per l'uguale dei BER a 2.4x10-4. 8. Queste condizioni di prova sono per la misurazione della sensibilità sollecitata del ricevitore. Non sono caratteristiche del ricevitore.
|
||||||
Funzioni diagnostiche di Digital
Le seguenti caratteristiche diagnostiche digitali sono definite sopra le condizioni operative normali salvo specificazione contraria.
| Parametro | Simbolo | Min | Massimo | Unità | Note |
| Errore assoluto del monitor di temperatura | DMI_Temp | -3 | 3 | degC | Sopra funzionare gamma di temperature |
| Errore assoluto di controllo di tensione di rifornimento | DMI _VCC | -0,1 | 0,1 | V | Sopra il funzionamento completo gamma |
| Errore assoluto del monitor di potere di Manica RX | DMI_RX_Ch | -2 | 2 | dB | 1 |
| Monitor di corrente di polarizzazione di Manica | DMI_Ibias_Ch | -10% | 10% | mA | |
| Errore assoluto del monitor di potere di Manica TX | DMI_TX_Ch | -2 | 2 | dB | 1 |
|
Note: 1. Dovuto ad accuratezza di misura delle fibre differenti, ci ha potuto essere un'accuratezza di totale di dB 3 +/- o, fluttuazione di dB +/--1 supplementare. |
|||||
