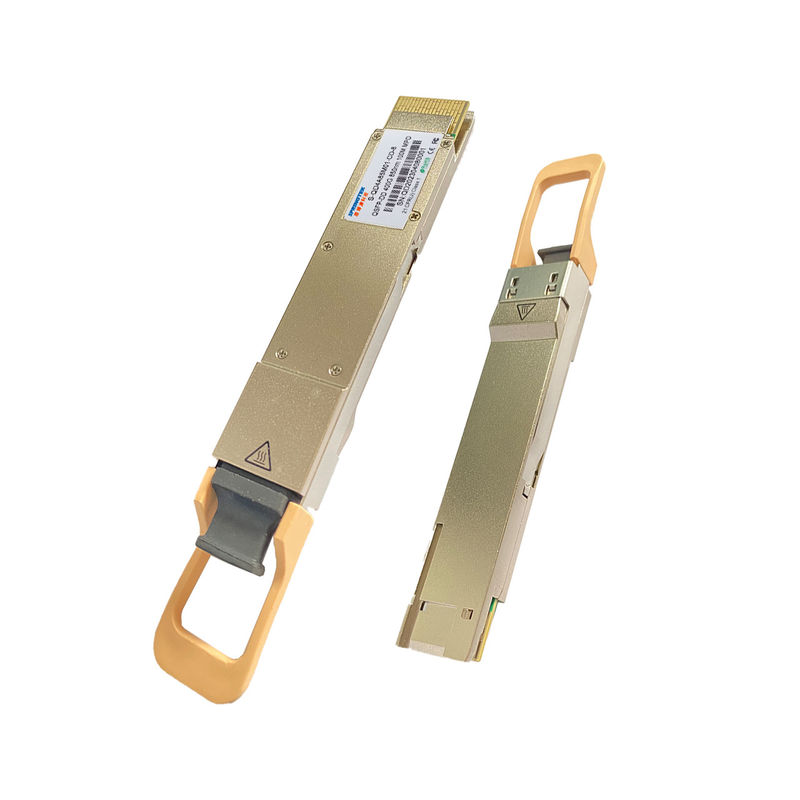

Ginepro QSFP-DD compatibile SR8 100M Optical Transceiver di 400GMPO/MTP 850nm
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-QD4A85M01-CD-8 | QSFP-DD 400G 850nm SR8 100M MPO, 0ºC~+70ºC, con DDM |
Descrizione
Modulo ottico di Springtek 400Gb/s QSFP-DD SR8. Fornisce la densità aumentata del porto e le riduzioni dei costi totali del sistema. Il modulo ottico pieno duplex di QSFP-DD offre l'indipendente 8 per trasmettere e ricevere i canali, ogni capace dell'operazione 53.125Gb/s per un tasso di dati aggregato di 400Gb/s su 100 metri di fibra mista OM3.
Un cavo a fibre ottiche con un connettore MTP/MPO-16 può essere inserito il recipiente del modulo di QSFP-DD SR8. L'allineamento adeguato è assicurato dai perni di guida dentro il recipiente. Il cavo non può essere torto solitamente affinchè il canale adeguato incanali l'allineamento. Il collegamento elettrico è raggiunto attraverso un tipo MSA-compiacente connettore del bordo di QSFP-DD.
Le lunghezze d'onda centrali di tutti i 8 vicoli paralleli sono 850nm. Contiene un connettore ottico MPO-16 per l'interfaccia ottica e un connettore di perno 60 per l'interfaccia elettrica. L'ospite FEC è richiesto di sostenere la transmissione a fibra ottica mista OM3 di fino a 70m.
Il prodotto S-QD4A85M01-CD-8 è progettato con il fattore forma, collegamento ottico/elettrico e l'interfaccia diagnostica digitale secondo il tipo di accordo di Multi-fonte di QSFP-DD (MSA) - 2. È stato destinato per riempire le condizioni di gestione esterne più dure compreso la temperatura, l'umidità e l'interferenza di EMI.
Caratteristiche
Applicazioni
Valutazioni massime assolute
Ha essere notato che l'operazione al di sopra di tutte le diverse valutazioni massime assolute potrebbe danneggiare permanente questo modulo.
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 3,6 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Temperatura di caso di funzionamento | A | 0 | 70 | °C | |
| Umidità relativa (non condensazione) | RH | 0 | 85 | % |
Requisiti raccomandati dell'alimentazione elettrica e di condizioni di gestione
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Temperatura di caso di funzionamento | CIMA | 0 | 70 | degC | ||
| Tensione di alimentazione elettrica | VCC | 3,135 | 3,3 | 3,465 | V | |
| Tasso di dati, ogni vicolo | 26,5625 | GBd | PAM4 | |||
| Dati Rate Accuracy | -100 | 100 | PPM | |||
| Rapporto di errore nella trasmissione del bit pre--FEC | 2.4x10-4 | |||||
| Rapporto di errore nella trasmissione del bit post--FEC | 1x10-12 | 1 | ||||
| Distanza di collegamento con OM3 | D | 0,5 | 100 | m. | 2 |
Note:
1. FEC ha fornito dal sistema host.
2. FEC ha richiesto sul sistema host per sostenere la distanza massima.
Caratteristiche elettriche
Le seguenti caratteristiche elettriche sono definite sopra la condizioni di funzionamento raccomandata salvo specificazione contraria.
| Parametro | Punto di prova | Min | Tipico | Massimo | Unità | Note |
| Consumo di energia | 12 | W | ||||
| Rifornimento corrente | Icc | 3,63 | ||||
| Trasmettitore (ogni vicolo) | ||||||
| Tasso di segnalazione, ogni vicolo | TP1 | ± 26,5625 100 PPM | GBd | |||
|
Tensione in ingresso differenziale PK-PK Disadattamento di tolleranza |
TP1a | 900 | mVpp | 1 | ||
| Termine differenziale | TP1 | 10 | % | |||
| Attenuazione di riflessione dell'ingresso differenziale | TP1 |
IEEE 802.3-2015 Equazione (83E-5) |
dB | |||
| Differenziale al modo comune Attenuazione di riflessione introdotta |
TP1 | IEEE 802.3-2015 Equazione (83E-6) |
dB | |||
| Tempo di transizione, 20% - 80% | TP4 | 9,5 | ps | |||
|
larghezza della maschera di simmetria dell'occhio della Quasi-fine (ESMW) |
TP4 | 0,265 | UI | |||
| altezza dell'occhio della Quasi-fine, differenziale | TP4 | 70 | sistemi MV | |||
|
larghezza della maschera di simmetria dell'occhio della Lontano-fine (ESMW) |
TP4 | 0,2 | UI | |||
| altezza dell'occhio della Lontano-fine, differenziale | TP4 | 30 | sistemi MV | |||
| rapporto del precursore ISI della Lontano-fine | TP4 | -4,5 | 2,5 | % | ||
| Tensione in uscita di modo comune (vcm) | TP4 | -350 | 2850 | sistemi MV | 3 | |
Note:
1. Con l'eccezione a IEEE 802.3bs 120E.3.1.2 che il modello è PRBS31Q o rimescolato giri al minimo.
2. BER di raduni specificati in IEEE 802.3bs 120E.1.1.
3. Tensione di modo comune di CC generata dall'ospite. La specificazione comprende gli effetti di tensione di derivazione al suolo.
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Trasmettitore | ||||||
| Lunghezza d'onda concentrare | λC | 840 | 850 | 860 | nanometro | |
| Tasso di dati, ogni vicolo | ± 26,5625 100 PPM | GBd | ||||
| Formato di modulazione | PAM4 | |||||
| Larghezza spettrale di RMS | ∆λrms | 0,6 | nanometro | Modulato | ||
| Potere medio del lancio, ogni vicolo | PAVG | -6,5 | 4 | dBm | 1 | |
|
Modulazione ottica esterna Ampiezza (OMAouter), ogni vicolo |
POMA | -4,5 | 3 | dBm | 2 | |
|
Potere del lancio nel meno di OMAouter TDECQ, ogni vicolo |
-5,9 | dB | ||||
|
Trasmettitore e dispersione Occhio Clouser per PAM4, ogni vicolo |
TDECQ | 4,5 | dB | |||
| Rapporto di estinzione | ER | 3 | dB | |||
| Tolleranza ottica di attenuazione di riflessione | TOL | 12 | dB | |||
|
Potere medio del lancio di FUORI dal trasmettitore, ogni vicolo |
Poff | -30 | dBm | |||
| Cambiamento continuo circondato |
≥ 86% a μm 19 ≤ 30% a μm 4,5 |
|||||
| Ricevitore | ||||||
| Lunghezza d'onda concentrare | λC | 840 | 850 | 860 | nanometro | |
| Tasso di dati, ogni vicolo | ± 26,5625 100 PPM | GBd | ||||
| Formato di modulazione | PAM4 | |||||
| Soglia di danno, ogni vicolo | THd | 5 | dBm | 3 | ||
| La media riceve il potere, ogni vicolo | -7,9 | 4 | dBm | 4 | ||
| Ricevi il potere (OMAouter), ogni vicolo | 3 | dBm | ||||
| Sensibilità del ricevitore | SEN | -6,5 | dBm | 5 | ||
| (OMAouter), ogni vicolo | ||||||
| Sensibilità sollecitata del ricevitore (OMAouter), ogni vicolo | SRS | -3 | dBm | 6 | ||
| Riflettanza del ricevitore | RR | -12 | dB | |||
| Il LOS asserisce | LOSA | -30 | dBm | |||
| Il LOS De-asserisce | LOSD | -12 | dBm | |||
| Isteresi di LOS | LOSH | 0,5 | dB | |||
| Termini sollecitati per la sensibilità del ricevitore di sforzo (nota 7) | ||||||
| Chiusura sollecitata dell'occhio per PAM4 (SECQ), vicolo nell'ambito della prova |
4 | dB | ||||
| OMAouter di ogni vicolo dell'aggressore | 3 | dBm | ||||
Note:
1. Il potere medio del lancio, ogni vicolo (min) è informativo e non l'indicatore principale di potenza del segnale. Un trasmettitore con potere del lancio sotto questo valore non può essere compiacente; tuttavia, un valore sopra questo non assicura la conformità.
2. Anche se il TDECQ < 1="" dB="">
3. Il ricevitore potrà tollerare, senza danno, l'esposizione continua ad un segnale in ingresso ottico che ha questo livello di potere medio.
4. La media riceve il potere, ogni vicolo (min) è informativo e non l'indicatore principale di potenza del segnale. Un potere ricevuto sotto questo valore non può essere compiacente; tuttavia, un valore sopra questo non assicura la conformità.
5. La sensibilità OMAouter del ricevitore, ogni vicolo (massimo) è informativa ed è definita per un BER di 2.4x10-4.
6. Misurato con il segnale della prova di conformità all'input del ricevitore per i BER di 2.4x10-4.
7. Queste condizioni di prova sono per la misurazione della sensibilità sollecitata del ricevitore. Non sono caratteristiche del ricevitore.
Funzioni diagnostiche di Digital
Le seguenti caratteristiche diagnostiche digitali sono definite sopra le condizioni operative normali salvo specificazione contraria.
| Parametro | Simbolo | Min | Massimo | Unità | Note |
| Errore assoluto del monitor di temperatura | DMI_Temp | -3 | 3 | degC | Sopra funzionare gamma di temperature |
| Errore assoluto di controllo di tensione di rifornimento | DMI _VCC | -0,1 | 0,1 | V | Sopra il funzionamento completo gamma |
|
Assoluto del monitor di potere di Manica RX errore |
DMI_RX_Ch | -2 | 2 | dB | 1 |
| Monitor di corrente di polarizzazione di Manica | DMI_Ibias_Ch | -10% | 10% | mA | |
|
Assoluto del monitor di potere di Manica TX errore |
DMI_TX_Ch | -2 | 2 | dB | 1 |
Note:
1. Dovuto ad accuratezza di misura delle fibre differenti, ci ha potuto essere un'accuratezza di totale di dB 3 +/- o, fluttuazione di dB +/--1 supplementare.
