Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-QD4A31M05-CD-4

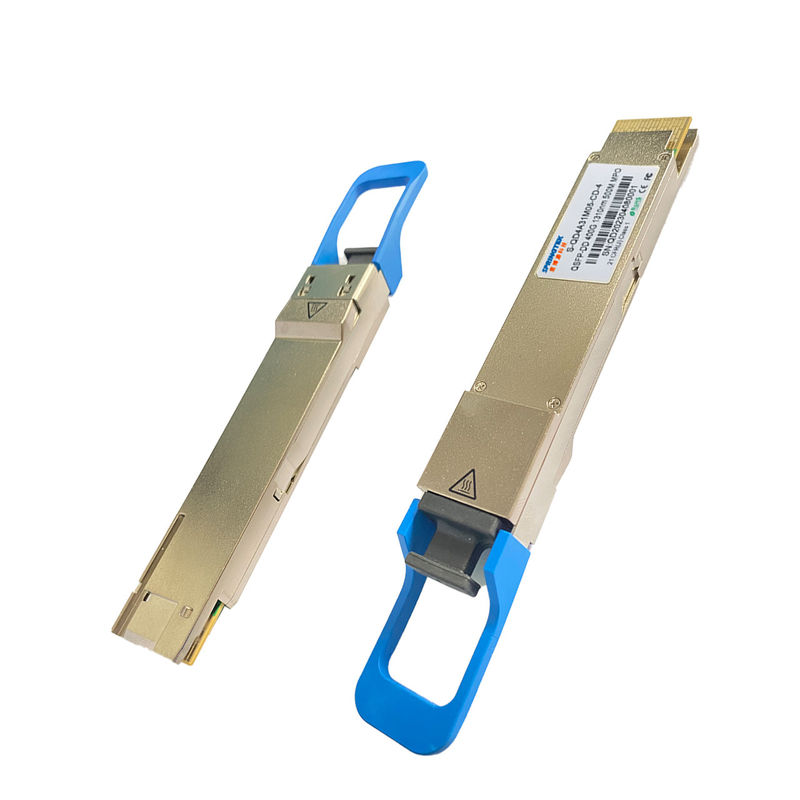

Ricetrasmettitore ottico compatibile di Cisco QSFP-DD DR4 MPO/MTP 400Gbps 500m SMF
QSFP-DD DR4 S-QD4A31M05-CD-4 230301.pdf
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
|
S-QD4A31M05-CD-4 |
QSFP-DD 400G 1310nm DR4 500M SMF MPO, 0ºC~+70ºC, con DDM |
Descrizione
Modulo ottico di Springtek 400Gb/s QSFP-DD DR4 progettato per le applicazioni di comunicazioni ottiche di 500m. Il modulo S-QD4A31M05-CD-4 converte 8 canali di dati di input elettrici 50Gb/s (PAM4) in 4 canali di segnali ottici paralleli, ogni capace dell'operazione 100Gb/s per un tasso di dati aggregato di 400Gb/s. inverso, sul ricevitore
il lato, il modulo converte 4 canali di segnali ottici paralleli di 100Gb/s ogni canale per un tasso di dati aggregato di 400Gb/s in 8 canali di dati di uscita elettrici 50Gb/s (PAM4).
Un cavo a fibre ottiche con un connettore MTP/MPO-12 può essere inserito il recipiente del modulo di Springtek 400Gb/s QSFP-DD DR4. L'allineamento adeguato è assicurato dai perni di guida dentro il recipiente. Il cavo non può essere torto solitamente affinchè il canale adeguato incanali l'allineamento. Il collegamento elettrico è raggiunto attraverso un tipo MSA-compiacente connettore del bordo di QSFP-DD.
Il prodotto è progettato con il fattore forma, collegamento ottico/elettrico e l'interfaccia diagnostica digitale secondo l'accordo di Multi-fonte di QSFP-DD
Caratteristiche
Applicazioni
Valutazioni massime assolute
Ha essere notato che l'operazione al di sopra di tutte le diverse valutazioni massime assolute potrebbe danneggiare permanente questo modulo.
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 3,6 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Temperatura di caso di funzionamento | A | 0 | 70 | °C | |
| Umidità relativa (non condensazione) | RH | 0 | 85 | % |
Requisiti raccomandati dell'alimentazione elettrica e di condizioni di gestione
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Temperatura di caso di funzionamento | CIMA | 0 | 70 | degC | ||
| Tensione di alimentazione elettrica | VCC | 3,135 | 3,3 | 3,465 | V | |
| Tasso di dati, ogni vicolo | 26,5625 | GBd | PAM4 | |||
| Dati Rate Accuracy | -100 | 100 | PPM | |||
| Rapporto di errore nella trasmissione del bit pre--FEC | 2.4x10-4 | |||||
| Rapporto di errore nella trasmissione del bit post--FEC | 1x10-12 | 1 | ||||
| Distanza di collegamento | D | 0,002 | 500 | m. | 2 |
Caratteristiche elettriche
Le seguenti caratteristiche elettriche sono definite sopra la condizioni di funzionamento raccomandata salvo specificazione contraria.
| Parametro | Oint della prova | Min | Tipico | Massimo | Unità | Note | |
| Consumo di energia | 12 | W | |||||
| Rifornimento corrente | Icc | 3,64 | |||||
| Trasmettitore (ogni vicolo) | |||||||
| Tasso di segnalazione, ogni vicolo | TP1 | ± 26,5625 100 PPM | GBd | ||||
|
Tolleranza differenziale di tensione in ingresso PK-PK Disadattamento |
TP1a | 900 | mVpp | 1 | |||
| Termine differenziale | TP1 | 10 | % | ||||
| Attenuazione di riflessione dell'ingresso differenziale | TP1 |
IEEE 802.3-2015 Equazione (83E-5) |
dB | ||||
| Differenziale al modo comune Attenuazione di riflessione introdotta |
TP1 | IEEE 802.3-2015 Equazione (83E-6) |
dB | ||||
| Prova introdotta sollecitata modulo | TP1a |
Vedi IEEE 802.3bs 120E.3.4.1 |
2 | ||||
|
Tensione asimmetrica Campo di tolleranza (min) |
TP1a | -0,4 - 3,3 | V | ||||
| altezza dell'occhio della Quasi-fine, differenziale | TP1 | -350 | 2850 | sistemi MV | 3 | ||
| Ricevitore (ogni vicolo) | |||||||
| altezza dell'occhio della Lontano-fine, differenziale | TP4 | ± 26,5625 100 PPM | GBd | ||||
|
Da picco a picco differenziale Tensione in uscita |
TP4 | 900 | mVpp | ||||
| Tensione in uscita di modo comune di CA (vcm) | TP4 | 17,5 | sistemi MV | ||||
|
Termine differenziale Disadattamento |
TP4 | 10 | % | ||||
|
Attenuazione di riflessione dell'uscita differenziale
|
TP4 |
IEEE 802.3-2015 Equazione (83E-2) |
|||||
|
Terreno comunale alla conversione di modo differenziale Attenuazione di riflessione |
TP4 |
IEEE 802.3-2015 Equazione (83E-3) |
|||||
|
Tempo di transizione, 20% - 80%
|
TP4 | 9,5 | ps | ||||
|
larghezza della maschera di simmetria dell'occhio della Quasi-fine (ESMW) |
TP4 | 0,265 | UI | ||||
| altezza dell'occhio della Quasi-fine, differenziale | TP4 | 70 | sistemi MV | ||||
|
larghezza della maschera di simmetria dell'occhio della Lontano-fine (ESMW) |
TP4 | 0,2 | UI | ||||
| altezza dell'occhio della Lontano-fine, differenziale | TP4 | 30 | sistemi MV | ||||
| rapporto del precursore ISI della Lontano-fine | TP4 | -4,5 | 2,5 | % | |||
| Tensione in uscita di modo comune (vcm) | TP4 | -350 | 2850 | sistemi MV | 3 | ||
|
Note: 1. Con l'eccezione a IEEE 802.3bs 120E.3.1.2 che il modello è PRBS31Q o rimescolato giri al minimo. 2. BER di raduni specificati in IEEE 802.3bs 120E.1.1. 3. Tensione di modo comune di CC generata dall'ospite. La specificazione comprende gli effetti di tensione di derivazione al suolo. |
|||||||
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Lunghezza d'onda concentrare | λc | 1304,5 | 1310 | 1317,5 | nanometro | |
| Trasmettitore | ||||||
| Tasso di dati, ogni vicolo | ± 53,125 100 PPM | GBd | ||||
| Formato di modulazione | PAM4 | |||||
| rapporto di soppressione di Laterale modo | SMSR | 30 | dB | |||
| Potere medio del lancio, ogni vicolo | PAVG | -2,9 | 4 | dBm | 1 | |
|
Ampiezza ottica esterna di modulazione (OMAouter), ogni vicolo |
POMA | -0,8 | 4,2 | dBm | 2 | |
|
Potere del lancio nel meno di OMAouter TDECQ, ogni vicolo per il ≥ 4.5dB di ER per il ER < 4=""> |
-2,2 -1,9 |
dB | ||||
|
Occhio Clouser della dispersione e del trasmettitore per PAM4, ogni vicolo |
TDECQ | 3,4 | dB | |||
| TDECQ – 10*log10 (Ceq), ogni vicolo | 3,4 | dB | 3 | |||
| Rapporto di estinzione | ER | 3,5 | dB | |||
|
Differenza nel potere del lancio fra qualsiasi due vicoli (OMAouter) |
4 | dB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| Tolleranza ottica di attenuazione di riflessione | TOL | 21,4 | dB | |||
|
Potere medio del lancio di FUORI dal trasmettitore, ogni vicolo |
Poff | -26 | dBm | |||
| Tempo di transizione del trasmettitore | 17 | ps | ||||
|
Potere medio del lancio di FUORI Trasmettitore, ogni vicolo |
Poff | -15 | dBm | |||
| Ricevitore | ||||||
| Tasso di dati, ogni vicolo | ± 53,125 100 PPM | GBd | ||||
| Formato di modulazione | PAM4 | |||||
| Soglia di danno, ogni vicolo | THd | 5 | dBm | 4 | ||
| La media riceve il potere, ogni vicolo | -5,9 | 4 | dBm | 5 | ||
| Ricevi il potere (OMAouter), ogni vicolo | 4,2 | dBm | ||||
|
Sensibilità del ricevitore (OMAouter), ogni vicolo |
SEN |
Equazione (1) |
dBm | 6 | ||
| Sensibilità sollecitata del ricevitore | SRS | -1,9 | dBm | 7 | ||
| Riflettanza del ricevitore | RR | -26 | dB | |||
| Il LOS asserisce | LOSA | -15 | dBm | |||
| Il LOS De-asserisce | LOSD | -8,9 | dBm | |||
| Isteresi di LOS | LOSH | 0,5 | dB | |||
| Termini sollecitati per la sensibilità del ricevitore di sforzo (nota 7) | ||||||
| Chiusura sollecitata dell'occhio per PAM4 (SECQ), vicolo nell'ambito della prova |
3,4 | dB | ||||
| SECQ – 10*log10 (Ceq), prova del nder del vicolo | 3,4 | dB | ||||
| OMAouter di ogni vicolo dell'aggressore | 4,2 | dBm | ||||
Funzioni diagnostiche di Digital
Le seguenti caratteristiche diagnostiche digitali sono definite sopra le condizioni operative normali salvo specificazione contraria.
| Parametro | Simbolo | Min | Massimo | Unità | Note |
| Errore assoluto del monitor di temperatura | DMI_Temp | -3 | 3 | degC | Sopra funzionare gamma di temperature |
| Errore assoluto di controllo di tensione di rifornimento | DMI _VCC | -0,1 | 0,1 | V | Sopra il funzionamento completo gamma |
| Errore assoluto del monitor di potere di Manica RX | DMI_RX_Ch | -2 | 2 | dB | 1 |
| Monitor di corrente di polarizzazione di Manica | DMI_Ibias_Ch | -10% | 10% | mA | |
| Errore assoluto del monitor di potere di Manica TX | DMI_TX_Ch | -2 | 2 | dB | 1 |
|
Note: 1. Dovuto ad accuratezza di misura delle fibre differenti, ci ha potuto essere un'accuratezza di totale di dB 3 +/- o, fluttuazione di dB +/--1 supplementare. |
|||||
