Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-QS4031M2K-CD

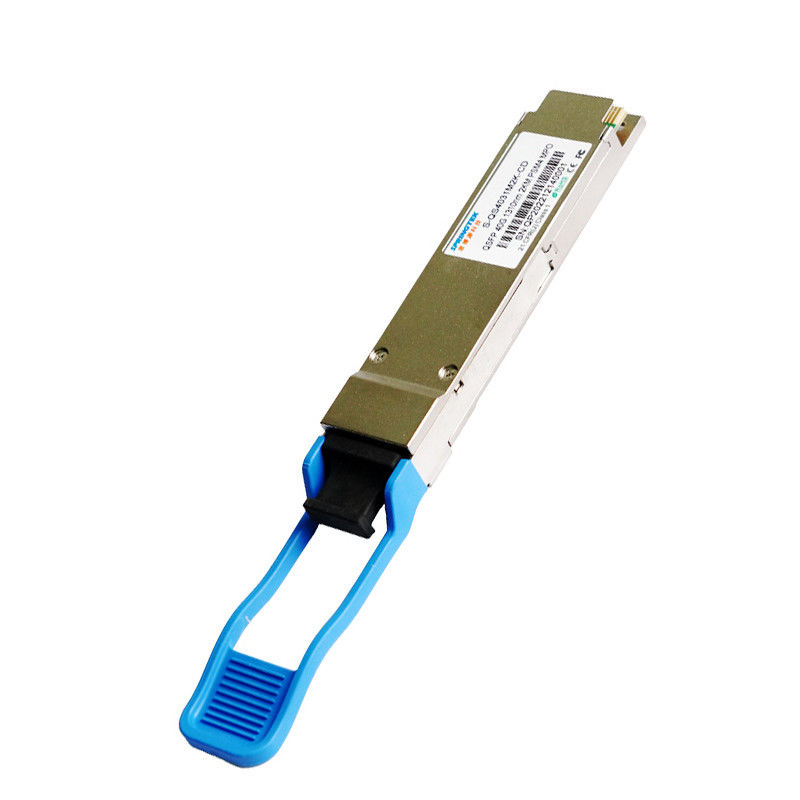

Ethernet monomodale compatibile 40G Infiniband QDR, RDT e centro di 40G QSFP+ IR4 1310nm 2km PSM MPO di SDR/Data
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-QS4031M2K-CD | QSFP+, 40Gbps, PSM4,1310nm, MP, MPO, 2km, 0ºC ~ +70ºC, con DDM |
Descrizione
Il ricetrasmettitore di Springtek QSFP+ 40G-PSM4 è destinato per soddisfare le richieste dei collegamenti di Ethernet 40G sopra SMF fino a 2km. È soddisfacente rispetto a QSFP+ MSA, IEEE 802.3ba. È redditizio, basso consumo energetico con una singola alimentazione elettrica 3.3V. È fabbricato con l'alloggio di dimensione tutta di metallo e compatta per la prestazione superiore di EMI.
Caratteristiche
Un tasso di fino a 11,2 dati dei GBP per canale
Connettore ottico di MPO (IEC61754-7-1)
Basso consumo energetico 3.5W (massimo)
Lunghezza fino a 2km della trasmissione
Trasmettitore con 4 il laser del canale 1310nm DFB
Ricevitore con il rivelatore di foto di PIN di 4 canali
Temperatura di caso di funzionamento: °C 0 - 70
RoHS compiacente (senza piombo)
Applicazioni
Router del commutatore e HBA
Ethernet 40G
Infiniband QDR, RDT e DSR
Superficie posteriore ad alto rendimento
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | 0 | 3,8 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Umidità relativa - stoccaggio | RHS | 0 | 95 | % | |
| Umidità relativa - funzionando | RHO | 0 | 85 | % |
Condizioni di gestione raccomandate
|
Caratteristiche elettriche
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note | |
| Caratteristiche del trasmettitore | |||||||
| Tipo del laser | DFB | ||||||
| Tasso di dati per vicolo | - | - | 10,3125 | - | Gb/s | ||
| Lunghezze d'onda del centro del vicolo | λ0 | 1260 | 1360 | nanometro | |||
| rapporto di soppressione di Laterale modo | SMSR | 30 | - | - | dB | ||
| Potere medio totale del lancio | Pinta | - | - | 5 | dBm | ||
| Potere medio del lancio, ogni vicolo | PESCE GATTO | -8,2 | - | 0,5 | dBm | ||
| Ampiezza ottica di modulazione, ogni vicolo | OMA | -5,2 | - | 2,0 | dBm | ||
| Differenza nel potere del lancio fra qualsiasi due vicoli (OMA) | - | - | 5 | dB | |||
| Potere del lancio in OMA meno TDP, ogni vicolo | -4,8 | - | - | dBm | |||
| Rapporto di estinzione | ER | 3,5 | - | - | dB | ||
| Pena della dispersione del trasmettitore | TDP | - | - | 2,6 | dB | ||
| Potere medio del lancio FUORI del trasmettitore, ogni vicolo | POFF | - | - | -30 | dBm | ||
| Rumore relativo di intensità | RIN | - | - | -128 | dB/Hz | ||
| Tolleranza ottica di attenuazione di riflessione | - | - | 12 | dB | |||
| Definizione della maschera di occhio del trasmettitore | Compiacente a IEEE802.3ba | ||||||
| Caratteristiche del ricevitore | |||||||
| Tipo del ricevitore | PIN | ||||||
| Lunghezze d'onda del centro del vicolo | λ | 1260 | 1360 | nanometro | |||
| La media riceve il potere, ogni vicolo | PIN1 | -12,6 | - | 2,3 | dBm | ||
| Soglia di danno | Distacco | 3 | - | - | dBm | ||
| Sensibilità del ricevitore (OMA), ogni vicolo (massimo) | Sen1 | - | - | -12,6 | dBm | 1 | |
| Il LOS asserisce | LOSA | -30 | - | - | dBm | ||
| Il LOS De-asserisce | LOSD | - | - | -15 | dBm | ||
| Isteresi di LOS | LOSH | 0,5 | - | 6 | dB | ||
| Note | |||||||
| 1. BER=1E-12, misurato con PRBS31@10.3125Gbps | |||||||
Specifiche generali
| Pin | Simbolo | Nome/descrizione | Note |
| 1 | Terra | Terra | |
| 2 | Tx2n | Il trasmettitore ha invertito immissione dei dati | |
| 3 | Tx2p | Il trasmettitore Non ha invertito immissione dei dati | |
| 4 | Terra | Terra | |
| 5 | Tx4n | Il trasmettitore ha invertito immissione dei dati | |
| 6 | Tx4p | Trasmettitore non - ha invertito l'immissione dei dati | |
| 7 | Terra | Terra | |
| 8 | ModselL | Modulo scelto | |
| 9 | RetsetL | Risistemazione del modulo | |
| 10 | VCC Rx | ricevitore dell'alimentazione elettrica di +3.3V | |
| 11 | SCL | orologio a due fili dell'interfaccia seriale | |
| 12 | SDA | dati a due fili dell'interfaccia seriale | |
| 13 | Terra | Terra | |
| 14 | Rx3p | Il ricevitore Non ha invertito il emissione dei dati | |
| 15 | Rx3n | Il ricevitore ha invertito il emissione dei dati | |
| 16 | Terra | Terra | |
| 17 | Rx1p | Il ricevitore Non ha invertito il emissione dei dati | |
| 18 | Rx1n | Il ricevitore ha invertito il emissione dei dati | |
| 19 | Terra | Terra | |
| 20 | Terra | Terra | |
| 21 | Rx2n | Il ricevitore ha invertito il emissione dei dati | |
| 22 | Rx2p | Il ricevitore Non ha invertito il emissione dei dati | |
| 23 | Terra | Terra | |
| 24 | Rx4n | Il ricevitore ha invertito il emissione dei dati | |
| 25 | Rx4p | Il ricevitore Non ha invertito il emissione dei dati | |
| 26 | Terra | Terra | |
| 27 | ModPrsL | Presente del modulo | |
| 28 | Internazionale | Interruzione | |
| 29 | VCC Tx | trasmettitore dell'alimentazione elettrica di +3.3V | |
| 30 | VCC 1 | alimentazione elettrica di +3.3V | |
| 31 | LPMode | Modo di potere basso | |
| 32 | Terra | Terra | |
| 33 | Tx3p | Il trasmettitore Non ha invertito immissione dei dati | |
| 34 | Tx3n | Il trasmettitore ha invertito immissione dei dati | |
| 35 | Terra | Terra | |
| 36 | Tx1p | Il trasmettitore Non ha invertito immissione dei dati | |
| 37 | Tx1n | Il trasmettitore ha invertito immissione dei dati | |
| 38 | Terra | Terra |
