Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-QS4031M2K-CD

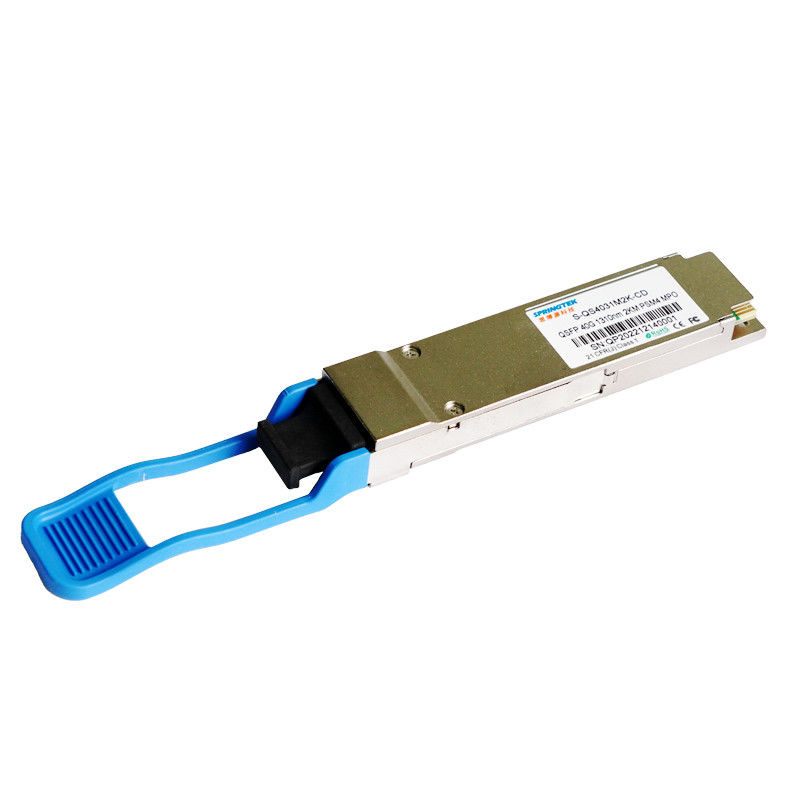

Ricetrasmettitore ottico compatibile del modulo QSFP+ PSM4 MPO di Nokia 40G 1310nm 2KM
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
|
S-QS4031M2K-CD |
QSFP+, 40Gbps, PSM4,1310nm, MP, MPO, 2km, 0ºC ~ +70ºC, con DDM |
Descrizione
Springtek ricetrasmettitore QSFP + 40G-PSM4 è destinato per soddisfare le richieste dei collegamenti di Ethernet 40G sopra SMF fino a 2km. È soddisfacente rispetto a QSFP+ MSA, IEEE 802.3ba. È redditizio, basso consumo energetico con una singola alimentazione elettrica 3.3V. È fabbricato con l'alloggio di dimensione tutta di metallo e compatta per la prestazione superiore di EMI.
Caratteristiche
Applicazioni
Norme
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | 0 | 3,8 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Umidità relativa - stoccaggio | RHS | 0 | 95 | % | |
| Umidità relativa - funzionando | RHO | 0 | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | - | 70 | °C |
| Tensione di alimentazione elettrica | Vcc | 3,14 | 3,3 | 3,47 | V |
| Consumo di energia totale | P | - | - | 3,5 | W |
| Tasso di dati per vicolo | BR | - | 10,3125 | - | GBP |
Caratteristiche elettriche
| Caratteristiche elettriche del trasmettitore | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Nota |
| Oscillazione di tensione dell'ingresso differenziale | VIN | 200 | - | 800 | sistemi MV | |
| Ingresso differenziale Impendence di Tx | ZIN | - | 100 | - | Ω | |
| Attenuazione di riflessione dell'ingresso differenziale | Per IEEE P802.3ba 86A.4.1.1 | dB | 10MHz a 11.1GHz | |||
| Differenziale ad attenuazione di riflessione dell'input di comune-modo | 10 | - | - | dB | 10MHz a 11.1GHz | |
| Tolleranza del nervosismo J2 | J2T | 0,17 | - | - | UI | Per IEEE P802.3ba 86A.4.1 |
| Tolleranza del nervosismo J9 | J9T | 0,29 | - | - | UI | |
| Caratteristiche elettriche del ricevitore | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | |
| Oscillazione differenziale di tensione in uscita | VOUT | 400 | - | 850 | sistemi MV | |
| Il differenziale di Rx ha prodotto Impendence | ZOUT | - | 100 | - | Ω | |
| Attenuazione di riflessione dell'uscita differenziale | Per IEEE P802.3ba 86A.4.2.1 | dB | 10MHz a 11.1GHz | |||
| Attenuazione di riflessione dell'uscita di modo comune | Per IEEE P802.3ba 86A.4.2.2 | dB | 10MHz a 11.1GHz | |||
| Tempo di transizione dell'uscita, 20% - 80% | 28 | - | - | ps | Per IEEE P802.3ba 86A.4.2 | |
| Uscita del nervosismo J2 | J2O | - | - | 0,42 | UI | |
| Uscita del nervosismo J9 | J9O | - | - | 0,65 | UI | |
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note | |
| Caratteristiche del trasmettitore | |||||||
| Tipo del laser | DFB | ||||||
| Tasso di dati per vicolo | - | - | 10,3125 | - | Gb/s | ||
| Lunghezze d'onda del centro del vicolo | λ0 | 1260 | 1360 | nanometro | |||
| rapporto di soppressione di Laterale modo | SMSR | 30 | - | - | dB | ||
| Potere medio totale del lancio | Pinta | - | - | 5 | dBm | ||
| Potere medio del lancio, ogni vicolo | PESCE GATTO | -8,2 | - | 0,5 | dBm | ||
| Ampiezza ottica di modulazione, ogni vicolo | OMA | -5,2 | - | 2,0 | dBm | ||
| Differenza nel potere del lancio fra qualsiasi due vicoli (OMA) | - | - | 5 | dB | |||
| Potere del lancio in OMA meno TDP, ogni vicolo | -4,8 | - | - | dBm | |||
| Rapporto di estinzione | ER | 3,5 | - | - | dB | ||
| Pena della dispersione del trasmettitore | TDP | - | - | 2,6 | dB | ||
|
Potere medio del lancio FUORI del trasmettitore, ogni vicolo |
POFF | - | - | -30 | dBm | ||
| Rumore relativo di intensità | RIN | - | - | -128 | dB/Hz | ||
| Tolleranza ottica di attenuazione di riflessione | - | - | 12 | dB | |||
| Definizione della maschera di occhio del trasmettitore | Compiacente a IEEE802.3ba | ||||||
| Caratteristiche del ricevitore | |||||||
| Tipo del ricevitore | PIN | ||||||
| Lunghezze d'onda del centro del vicolo | λ | 1260 | 1360 | nanometro | |||
| La media riceve il potere, ogni vicolo | PIN1 | -12,6 | - | 2,3 | dBm | ||
| Soglia di danno | Distacco | 3 | - | - | dBm | ||
| Sensibilità del ricevitore (OMA), ogni vicolo (massimo) | Sen1 | - | - | -12,6 | dBm | 1 | |
| Il LOS asserisce | LOSA | -30 | - | - | dBm | ||
| Il LOS De-asserisce | LOSD | - | - | -15 | dBm | ||
| Isteresi di LOS | LOSH | 0,5 | - | 6 | dB | ||
| Note | |||||||
| 1. BER=1E-12, misurato con PRBS31@10.3125Gbps | |||||||
