Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-QS4085M01-CD

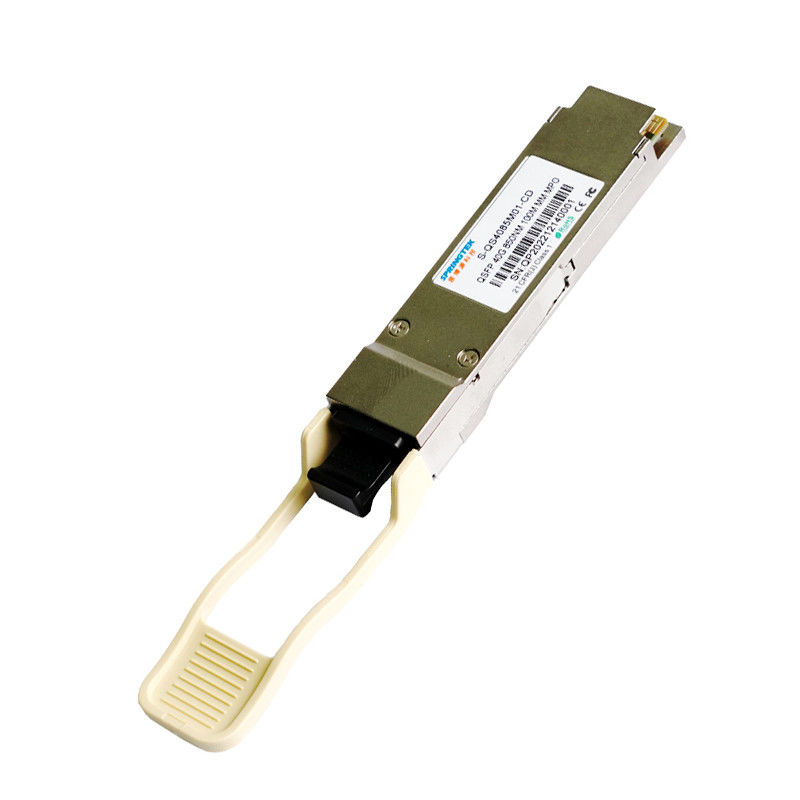

Broccato compatibile 850nm 40G QSFP + modulo ottico 40G-QSFP+-SR4 del ricetrasmettitore di 100m
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-QS4085M01-CD | QSFP+, 40Gbps, 850nm, millimetro, MPO, 100m, 0ºC~+70ºC, con DDM |
Descrizione
Il ricetrasmettitore di Springtek 40G SR4 QSFP+ è destinato per soddisfare le richieste di Ethernet 40G compreso lo scoppio ai collegamenti dello SR 10G sopra OM3 MMF fino a 100m. È soddisfacente rispetto a QSFP+ MSA, IEEE 802.3ba. È redditizio, basso consumo energetico con una singola alimentazione elettrica 3.3V. È fabbricato con l'alloggio di dimensione tutta di metallo e compatta per la prestazione superiore di EMI.
Caratteristiche
Singola alimentazione elettrica di +3.3V
Temperatura di funzionamento: 0 a +70°C
RoHS compiacente (senza piombo)
Applicazioni
40G-IB-QDR /20G-IB-DDR/10G-IB-SDR InfniBand
Sblocco a 4 x 10GBASE-SR
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 4 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Umidità relativa - stoccaggio | RHS | 0 | 95 | % | |
| Umidità relativa - funzionando | RHO | 0 | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | - | 70 | °C |
| Tensione di alimentazione elettrica | Vcc | 3,14 | 3,3 | 3,46 | V |
| Consumo di energia totale | P | - | - | 1,5 | W |
| Tasso di dati | BR | - | 10,3125 | - | GBP |
Caratteristiche elettriche
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Nota | ||
| Oscillazione di tensione dell'ingresso differenziale | VIN | 180 | - | 1200 | sistemi MV | |||
| Ingresso differenziale Impendence di Tx | ZIN | - | 100 | - | Ω | |||
| Attenuazione di riflessione dell'ingresso differenziale | Per IEEE P802.3ba 86A.4.1.1 | dB | 10MHz a 11.1GHz | |||||
| Differenziale ad attenuazione di riflessione dell'input di comune-modo | 10 | - | - | dB | 10MHz a 11.1GHz | |||
| Tolleranza del nervosismo J2 | J2T | 0,17 | - | - | UI | Per IEEE P802.3ba 86A.4.1 | ||
| Tolleranza del nervosismo J9 | J9T | 0,29 | - | - | UI | |||
| Caratteristiche elettriche del ricevitore | ||||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | |||
| Oscillazione differenziale di tensione in uscita | VOUT | 300 | - | 900 | sistemi MV | |||
| Il differenziale di Rx ha prodotto Impendence | ZOUT | - | 100 | - | Ω | |||
| Attenuazione di riflessione dell'uscita differenziale | Per IEEE P802.3ba 86A.4.2.1 | dB | 10MHz a 11.1GHz | |||||
| Attenuazione di riflessione dell'uscita di modo comune | Per IEEE P802.3ba 86A.4.2.2 | dB | 10MHz a 11.1GHz | |||||
| Tempo di transizione dell'uscita, 20% - 80% | 28 | - | - | ps | Per IEEE P802.3ba 86A.4.2 | |||
| Uscita del nervosismo J2 | J2O | - | - | 0,42 | UI | |||
| Uscita del nervosismo J9 | J9O | - | - | 0,65 | UI | |||
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note |
| Caratteristiche del trasmettitore | ||||||
| Tipo del laser | VCSEL | |||||
| Lunghezza d'onda concentrare | λ | 840 | 850 | 860 | nanometro | |
| Larghezza spettrale di RMS | ∆λ | - | - | 0,4 | nanometro | |
| Potere medio del lancio, ogni vicolo | PESCE GATTO | -7,6 | - | 2,4 | dBm | |
|
Differenza nel potere del lancio in mezzo affatto due vicoli (OMA) |
DPx | - | - | 4 | dB | |
| Potenza di picco, ogni vicolo | PPx | - | - | 4 | dBm | |
| Rapporto di estinzione | ER | 3 | - | - | dB | |
| Pena della dispersione del trasmettitore | TDP | -- | -- | 3,5 | dB | |
| Potere medio del lancio FUORI del trasmettitore, ogni vicolo | POFF | - | - | -30 | dBm | |
| Tolleranza ottica di attenuazione di riflessione | ORL | - | - | 12 | dB | |
|
Maschera di occhio del trasmettitore definizione {X1, X2, X3, Y1, Y2, Y3} |
{0,23, 0,34, 0,43, 0,27, 0,35, 0,4} | |||||
| Caratteristiche del ricevitore | ||||||
| Tipo del ricevitore per vicolo | PIN | |||||
| Lunghezza d'onda del ricevitore | λ | 840 | 850 | 860 | nanometro | |
| Il potere medio a riceve l'input, ogni vicolo | PXPx | - 9,5 | - | 2,4 | dBm | |
| Sensibilità sollecitata del ricevitore in OMA | SRS | - | - | -5,4 | dBm | 1 |
| Il LOS asserisce | LOSA | -30 | - | - | dBm | |
| Il LOS De-asserisce | LOSD | - | - | -12 | dBm | |
| Isteresi di LOS | LOSH | 0,5 | dB | |||
| Riflettanza del ricevitore | Rfl | -12 | dB | |||
| Note | ||||||
| 1.Measured con un modello di prova -1 di PRBS 231, @10.3125Gb/s, BER<1e-12> | ||||||
