Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-QS40C4L10-CD

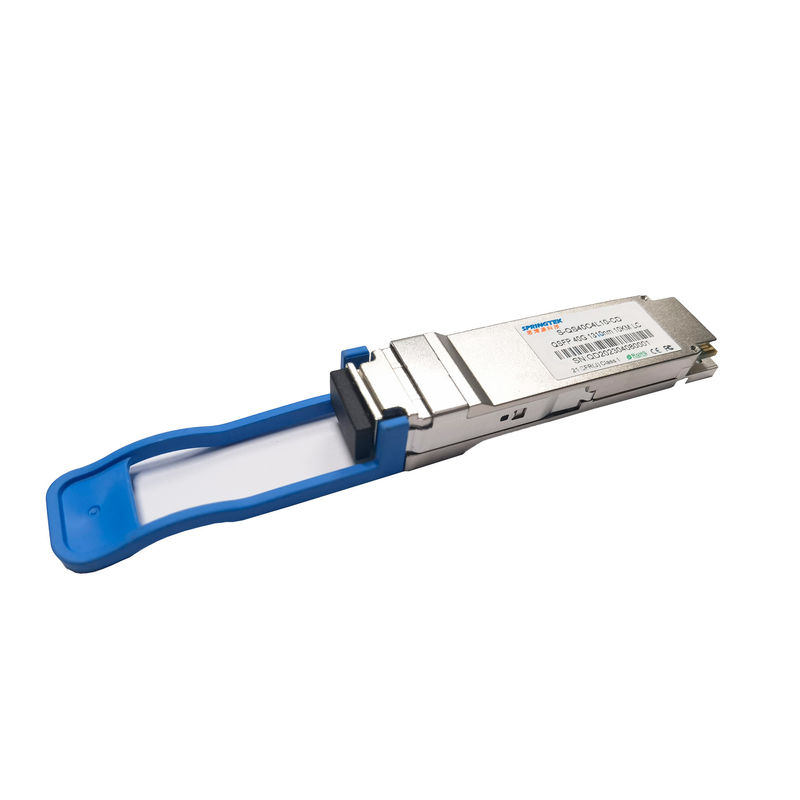

40G ginepro compatibile ottico del ricetrasmettitore QSFP+ LR SMF del modulo 1310nm 10KM LC
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-QS40C4L10-CD | QSFP+, 40Gbps, 1271~1331nm, MP, LC, 10km, 0ºC ~ +70ºC, con DDM |
Descrizione
Il ricetrasmettitore di Springtek 40G-LR4 QSFP+ è destinato per soddisfare le richieste dei collegamenti di Ethernet 40G sopra SMF fino a 10km. È soddisfacente rispetto a QSFP+ MSA, IEEE 802.3ba 40GBase-LR4. È redditizio, basso consumo energetico con una singola alimentazione elettrica 3.3V. È fabbricato con l'alloggio di dimensione tutta di metallo e compatta per la prestazione superiore di EMI.
Caratteristiche
Velocità di trasmissione di sostegni fino a 10.3125Gb/s per vicolo
Interfaccia duplex di LC
Trasmettitore non raffreddato di 4x10Gbps CWDM, rivelatore di matrice di PIN
Basso consumo energetico <3>
Una lunghezza di collegamento massima di 10km sulla fibra di singolo modo (SMF)
Alloggio tutto di metallo per la prestazione superiore di EMI
Interfaccia della gestione IIC
Singola alimentazione elettrica di +3.3V
Temperatura di caso di funzionamento: °C 0 - 70
RoHS compiacente (senza piombo)
Applicazioni
Accesss ad alta velocità
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 4 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Umidità relativa - stoccaggio | RHS | 0 | 95 | % | |
| Umidità relativa - funzionando | RHO | 0 | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | - | 70 | °C |
| Tensione di alimentazione elettrica | Vcc | 3,14 | 3,3 | 3,47 | V |
| Consumo di energia totale | P | - | - | 3,5 | W |
| Tasso di dati per vicolo | BR | - | 10,3125 | - | GBP |
Caratteristiche elettriche
| Caratteristiche elettriche del trasmettitore | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Nota |
| Oscillazione di tensione dell'ingresso differenziale | VIN | 300 | - | 1200 | sistemi MV | |
| Ingresso differenziale Impendence di Tx | ZIN | - | 100 | - | Ω | |
| Attenuazione di riflessione dell'ingresso differenziale | Per IEEE P802.3ba 86A.4.1.1 | dB | 10MHz a 11.1GHz | |||
| Differenziale ad attenuazione di riflessione dell'input di comune-modo | 10 | - | - | dB | 10MHz a 11.1GHz | |
| Tolleranza del nervosismo J2 | J2T | 0,17 | - | - | UI | Per IEEE P802.3ba 86A.4.1 |
| Tolleranza del nervosismo J9 | J9T | 0,29 | - | - | UI | |
| Caratteristiche elettriche del ricevitore | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | |
| Oscillazione differenziale di tensione in uscita | VOUT | 300 | - | 1200 | sistemi MV | |
| Il differenziale di Rx ha prodotto Impendence | ZOUT | - | 100 | - | Ω | |
| Attenuazione di riflessione dell'uscita differenziale | Per IEEE P802.3ba 86A.4.2.1 | dB | 10MHz a 11.1GHz | |||
| Attenuazione di riflessione dell'uscita di modo comune | Per IEEE P802.3ba 86A.4.2.2 | dB | 10MHz a 11.1GHz | |||
| Tempo di transizione dell'uscita, 20% - 80% | 28 | - | - | ps | Per IEEE P802.3ba 86A.4.2 | |
| Uscita del nervosismo J2 | J2O | - | - | 0,42 | UI | |
| Uscita del nervosismo J9 | J9O | - | - | 0,65 | UI | |
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note | |
| Caratteristiche del trasmettitore | |||||||
| Tipo del laser | CWDM DFB | ||||||
| Tasso di dati per vicolo | - | - | 10,3125 | - | Gb/s | ||
|
Lunghezze d'onda del centro del vicolo
|
λ0 | 1264,5 | 1277,5 | nanometro | |||
| λ1 | 1284,5 | 1297,5 | |||||
| λ2 | 1304,5 | 1317,5 | |||||
| λ3 | 1324,5 | 1337,5 | |||||
| rapporto di soppressione di Laterale modo | SMSR | 30 | - | - | dB | ||
| Potere medio totale del lancio | Pinta | - | - | 8,3 | dBm | ||
| Potere medio del lancio, ogni vicolo | PESCE GATTO | -7,0 | - | 2,3 | dBm | ||
| Ampiezza ottica di modulazione, ogni vicolo | OMA | -4 | - | 3,5 | dBm | ||
| Differenza nel potere del lancio fra qualsiasi due vicoli (OMA) | - | - | 6,5 | dB | |||
| Potere del lancio in OMA meno TDP, ogni vicolo | -4,8 | - | - | dBm | |||
| Rapporto di estinzione | ER | 3,5 | - | - | dB | ||
| Pena della dispersione del trasmettitore | TDP | - | - | 2,6 | dB | ||
| Potere medio del lancio FUORI del trasmettitore, ogni vicolo | POFF | - | - | -30 | dBm | ||
| Rumore relativo di intensità | RIN | - | - | -128 | dB/Hz | ||
| Tolleranza ottica di attenuazione di riflessione | - | - | 20 | dB | |||
| Riflettanza del trasmettitore | - | - | -12 | dB | |||
| Definizione della maschera di occhio del trasmettitore | Compiacente a IEEE802.3ba | ||||||
| Caratteristiche del ricevitore | |||||||
| Tipo del ricevitore | PIN | ||||||
| Tasso di dati per vicolo | - | 10,3125 | - | Gb/s | |||
| Lunghezze d'onda del centro del vicolo | λ0 | 1264,5 | 1277,5 | nanometro | |||
| λ1 | 1284,5 | 1297,5 | |||||
| λ2 | 1304,5 | 1317,5 | |||||
| λ3 | 1324,5 | 1337,5 | |||||
| La media riceve il potere, ogni vicolo | PIN1 | -13,7 | - | 2,3 | dBm | ||
| Soglia di danno | Distacco | 3,3 | - | - | dBm | ||
| Potere del ricevitore (OMA), ogni vicolo (massimo) | - | - | 3,5 | dBm | |||
| Differenza in ricevere potere fra qualsiasi due vicoli (OMA) (massimi) | - | - | 7,5 | dB | |||
| Sensibilità del ricevitore (OMA), ogni vicolo (massimo) | Sen1 | - | - | -11,5 | dBm | 1 | |
| Sensibilità sollecitata del ricevitore (OMA), ogni vicolo (massimo) | Sen1 | - | - | -9,6 | dBm | ||
| Frequenza d'interdizione superiore elettrica del ricevitore 3dB, ogni vicolo | - | - | 12,3 | Gigahertz | |||
| Riflettanza del ricevitore | RFL | - | - | -26 | dB | ||
| Il LOS asserisce | LOSA | -30 | - | - | dBm | ||
| Il LOS De-asserisce | LOSD | - | - | -15 | dBm | ||
| Isteresi di LOS | LOSH | 0,5 | 3 | 5 | dB | ||
| Note | |||||||
| 1. BER=1E-12, misurato con PRBS31@10.3125Gbps | |||||||
