Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-FD10DWL80-CD

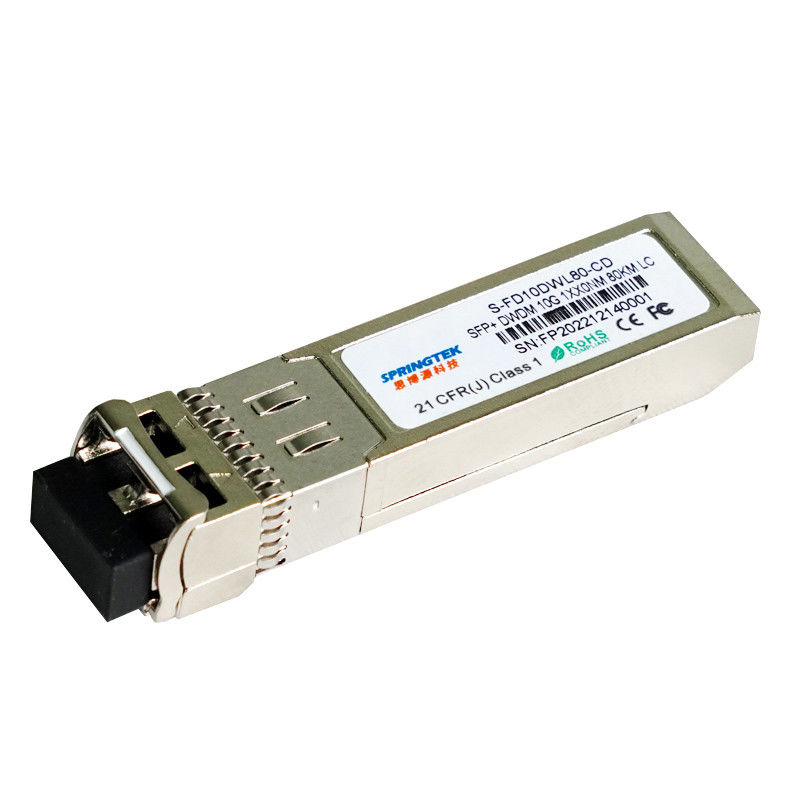

10 GBP DWDM 80chilometroSFP + modulo ottico del ricetrasmettitore
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-FD10DWL80-CD-xx | SFP+, 10Gbps, DWDM, 1528.77~1563.05nm, MP, 80km, 0ºC~+70ºC, con DDM |
Descrizione
Springtek 10G DWDM SFP+transceivers è rendimento elevato, moduli redditizi che sostengono il tasso di dati di distanza di trasmissione di 80km e di 10Gbps con SMF.
Il ricetrasmettitore consiste di tre sezioni: un trasmettitore raffreddato del laser di EML, un fotodiodo di APD integrati con un'unità di controllo del preamplificatore di trans-impedenza (TIA) e di MCU. Tutti i moduli soddisfanno la classe io requisiti di sicurezza dei laser.
I ricetrasmettitori sono compatibili con accordo di Multi-fonte di SFP e le funzioni digitali di sistemi diagnostici SFF-8472.
Caratteristiche
orma Caldo-pluggable di SFP+
100GHz il ITU, la banda DWDM di C ha raffreddato il laser di EML ed il fotodiodo di APD, fino a 80km per la trasmissione di SMF
Soddisfacente rispetto a SFP+ MSA e a SFF-8472 con il recipiente duplex di LC
Singola alimentazione elettrica di +3.3V
Monitoraggio diagnostico in tempo reale di Digital
Temperatura di caso di funzionamento: 0 a +70°C
RoHS compiacente (senza piombo)
Applicazioni
10GBASE-LR a 10.3125Gbps
10GBASE-LW a 9.953Gbps
Sistemi di LTE
Altri collegamenti ottici
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di rifornimento | Vcc | -0,5 | - | 4,5 | V |
| Temperatura di stoccaggio | St | -40 | - | +85 | °C |
| Umidità di funzionamento | - | 5 | - | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | +70 | °C | |
| Tensione di alimentazione elettrica | Vcc | 3,135 | 3,30 | 3,465 | V |
| Corrente dell'alimentazione elettrica | Icc | 600 | mA | ||
| Tasso di dati | 8,0 | 10,3 | 10,7 | GBP |
Caratteristiche ottiche ed elettriche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | |
| Trasmettitore | |||||||
| Lunghezza d'onda del centro | λc | 1528,77 | 1563,86 | nanometro | |||
| Larghezza spettrale (- 20dB) | Δλ | 1 | nanometro | ||||
| Rapporto di soppressione di Laterale modo | SMSR | 30 | - | dB | |||
| Potenza di uscita medio | Pesce gatto | 0 | +4,0 | dBm | 1 | ||
| Rapporto di estinzione | ER | 8,2 | dB | ||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 180 | 850 | sistemi MV | 2 | ||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | ||
| TX disattivano | Disattivi | 2,0 | Vcc | V | |||
| Permetta a | 0 | 0,8 | V | ||||
| Errore di TX | Errore | 2,0 | Vcc | V | |||
| Normale | 0 | 0,8 | V | ||||
| Caratteristiche del ricevitore | |||||||
| Lunghezza d'onda del centro | λc | 1450 | 1620 | nanometro | |||
| Sensibilità del ricevitore | -23 | dBm | 3 | ||||
| Sovraccarico del ricevitore | -7 | dBm | 3 | ||||
| Il LOS De-asserisce | LOSD | -24 | dBm | ||||
| Il LOS asserisce | LOSA | -35 | dBm | ||||
| Isteresi di LOS | 0,5 | dB | |||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 300 | 900 | sistemi MV | 4 | ||
| LOS | Alto | 2,0 | Vcc | V | |||
| Minimo | 0,8 | V | |||||
| Note: | |||||||
|
1. Il potere ottico è lanciato in SMF. 2. Input di PECL, internamente CA-accoppiato e terminato. 3. Misurato con un modello di prova di PRBS 231 - 1 @10312Mbps, BER ≤1×10-12. 4. Internamente CA-accoppiato. |
|||||||
Cronometrare ed elettrico
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| Tx disattiva per negare il tempo | t_on | 2 | spettrografia di massa | ||
| Tx disattiva per asserire il tempo | t_off | 100 | µs | ||
| Tempo di inizializzare, compreso la risistemazione dell'errore di Tx | t_init | 300 | spettrografia di massa | ||
| L'errore di Tx asserisce il tempo | t_fault | 100 | µs | ||
| Tx disattiva per risistemare | t_reset | 10 | µs | ||
| Il LOS asserisce il tempo | t_loss_on | 100 | µs | ||
| Il LOS De-asserisce il tempo | t_loss_off | 100 | µs | ||
| Frequenza di clock di serie di identificazione | f_serial_clock | 100 | 400 | Chilociclo | |
| MOD_DEF (0:2) alto | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - minimo | VL | 0,8 | V |
Sistemi diagnostici
| Parametro | Gamma | Unità | Accuratezza | Calibratura |
| Temperatura | 0 - +70 | °C | ±3°C | Interno |
| Tensione | 3,0 - 3,6 | V | ±3% | Interno |
| Corrente di polarizzazione | 0 - 100 | mA | ±10% | Interno |
| Potere di TX | -5 - +2 | dBm | ±3dB | Interno |
| Potere di RX | -16 - -1 | dBm | ±3dB | Interno |
