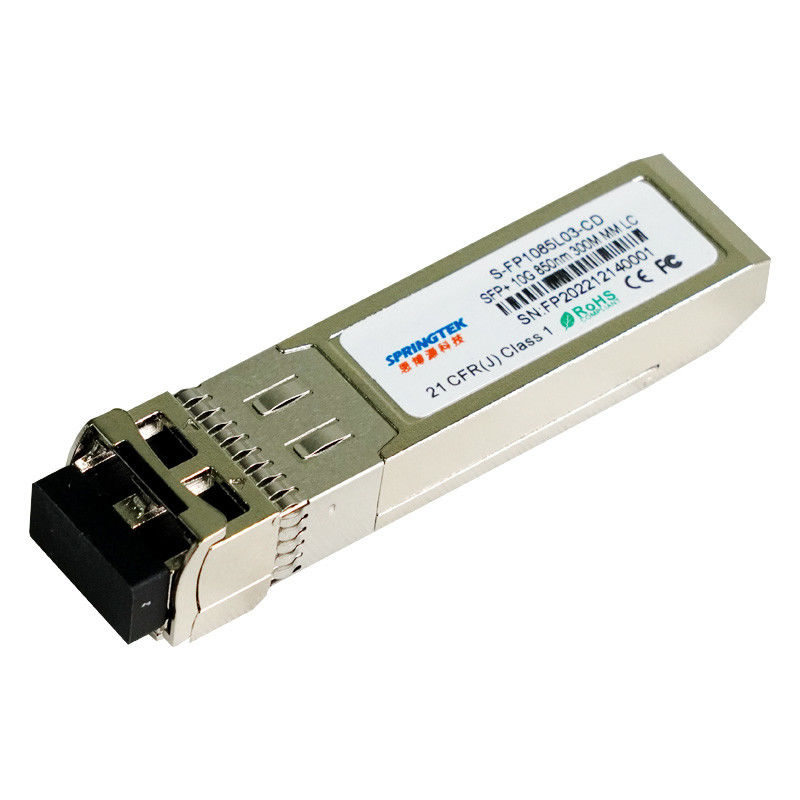

ricetrasmettitore ottico di 10G SFP+SR, connettore di LC, 850nm per fino a 300m sopra MMF
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-FP1085L03-CD | SFP+, 10.3125Gbps, 850nm, MP, 300m, 0ºC~+70ºC, con DDM |
| S-FP1085L03-ID | SFP+, 10.3125Gbps, 850nm, MP, 300m, -40ºC~+85ºC, con DDM |
Descrizione
Il ricetrasmettitore di Springtek 850nm SFP+ è destinato per trasmettere e ricevere i dati ottici sopra fibra mista per Ethernet 10G.
L'interfaccia elettrica del modulo è compiacente alle specifiche elettriche di SFI. L'impedenza dell'input del trasmettitore e dell'uscita del ricevitore è differenziale 100 ohm. Le linee di dati sono internamente CA coppia. Il modulo fornisce il termine differenziale e riduce il differenziale alla conversione di modo comune per il termine del segnale di qualità e la EMI bassa.
Caratteristiche
rivelatore del laser di 850nm VCSEL e di foto di PIN
Interfaccia ottica del recipiente duplex di LC complian
Singola alimentazione elettrica di +3.3V
Caldo-pluggabl
Accoppiamento di CA dei segnali di CML
Sicurezza dei laser internazionale Class1 certificata
Gamma di temperatura di funzionamento:
Funzione di DDMI disponibile con il modo internamente calibrato
Annuncio pubblicitario: 0℃~+70℃
RoHS compiacente (senza piombo)
Applicazioni
Manica della fibra
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 4 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Umidità relativa - stoccaggio | RHS | 0 | 95 | % | |
| Umidità relativa - funzionando | RHO | 0 | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tensione di alimentazione elettrica | Vcc | 3,14 | 3,3 | 3,47 | V |
| Rifornimento corrente | Icc | - | - | 300 | mA |
| Tasso di dati | BR | - | 10,3125 | - | GBP |
Caratteristiche elettriche
| Caratteristiche elettriche del trasmettitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Oscillazione di tensione dell'ingresso differenziale | VIN | 180 | - | 700 | sistemi MV |
| Ingresso differenziale Impendence di Tx | ZIN | - | 100 | - | Ω |
| Il trasmettitore disattiva la tensione | VDIS | 2,0 | - | VCC +0,3 | V |
| Il trasmettitore permette alla tensione | VEN | -0,3 | - | 0,8 | V |
| Livello di logica di TFAULT | VTFH | 2,4 | - | VCC +0,3 | V |
| Minimo di logica di TFAULT | VTFL | -0,3 | - | +0,4 | V |
| Caratteristiche elettriche del ricevitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Oscillazione differenziale di tensione in uscita | VOUT | 300 | - | 850 | sistemi MV |
| Il differenziale di Rx ha prodotto Impendence | ZOUT | - | 100 | - | Ω |
| Il LOS asserisce la tensione | VLOSA | 2,4 | - | VCC +0,3 | V |
| Il LOS De-asserisce la tensione | VLOSD | -0,3 | - | +0,4 | V |
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note | ||
| Caratteristiche del trasmettitore | ||||||||
| Tipo del laser | FP | |||||||
| Lunghezza d'onda concentrare | λ | 840 | 850 | 860 | nanometro | |||
| Larghezza spettrale RMS | Δλ | - | - | 0,45 | nanometro | |||
| Potere medio del lancio FUORI del trasmettitore | POFF | - | - | -30 | dBm | |||
| Potere ottico del lancio | Pesce gatto | -5 | - | -1 | dBm | 1 | ||
| Rapporto di estinzione | ER | 3,5 | - | - | dB | |||
| Rumore relativo di intensità | RIN | - | - | -128 | dB/Hz | |||
| Tolleranza ottica di attenuazione di riflessione | - | - | 12 | dB | ||||
| Pena della dispersione e del trasmettitore | TDP | - | - | 3,9 | dB | |||
| Diagramma dell'occhio | Aderisce alle maschere di occhio di IEEE802.3ae una volta filtrato | |||||||
| Caratteristiche del ricevitore | ||||||||
| Tipo del ricevitore | PIN | |||||||
| Lunghezza d'onda centrale di funzionamento | λ | 840 | - | 860 | nanometro | |||
| Sensibilità del ricevitore | Sen | - | - | -10 | dBm | 2 | ||
| Sovraccarico del ricevitore | PSAT | 0,5 | - | - | dBm | |||
| Riflettanza del ricevitore | RFL | - | - | -12 | dB | |||
| Il LOS asserisce | LOSA | -30 | - | - | dBm | |||
| Il LOS De-asserisce | LOSD | - | - | -17 | dBm | |||
| Isteresi di LOS | LOSH | 0,5 | 3 | 5 | dB | |||
| Note | ||||||||
|
||||||||
