Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-FB1032L20-xD

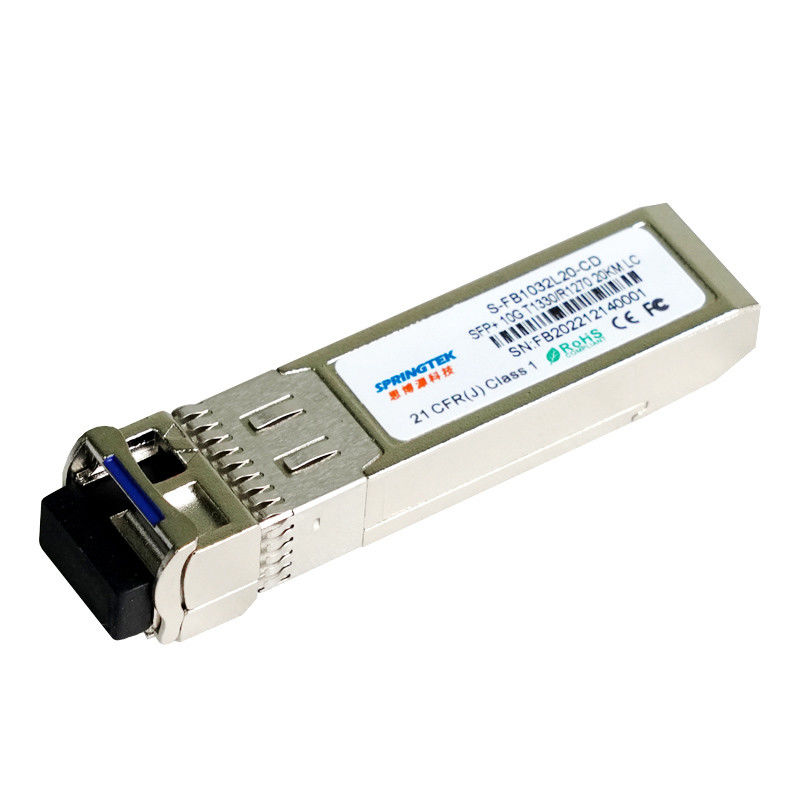

modulo otticodel ricetrasmettitore di 10G T1330 /R1270nm 20chilometro BIDI SFP+
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-FB1032L20-CD | SFP+ BIDI Tx1330/Rx1270nm, 10.3125Gbps, MP, 20km, 0ºC~+70ºC, con DDM |
| S-FB1032L20-ID | SFP+ BIDI Tx1330/Rx1270nm, 10.3125Gbps, MP, 20km, -40ºC~+85ºC, con DDM |
Descrizione
Il ricetrasmettitore di Springtek 10G 1330nm SFP+ BIDI è destinato per trasmettere e ricevere i dati ottici sopra la fibra ottica del singolo modo per la lunghezza di collegamento 20km.
L'interfaccia elettrica del modulo di SFP+ BIDI 20km è compiacente alle specifiche elettriche di SFI. L'impedenza dell'input del trasmettitore e dell'uscita del ricevitore è differenziale 100 ohm. Le linee di dati sono internamente CA coppia. Il modulo fornisce il termine differenziale e riduce il differenziale alla conversione di modo comune per il termine del segnale di qualità e la EMI bassa.
Caratteristiche
Singola interfaccia di LC
trasmettitore di 1330nm DFB, ricevitore di PIN
Consumo di energia <1w>
Applicabile per il collegamento di 20km SMF
Singola alimentazione elettrica di +3.3V
Alloggio tutto di metallo per la prestazione superiore di EMI
La soluzione redditizia di SFP+, permette alle più alte densità del porto ed alla maggior larghezza di banda
Temperatura di funzionamento: 0 a +70°C -40 a +85°C
RoHS compiacente (senza piombo)
Applicazioni
Altri collegamenti ottici
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 4 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Umidità relativa - stoccaggio | RHS | 0 | 95 | % | |
| Umidità relativa - funzionando | RHO | 0 | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tensione di alimentazione elettrica | Vcc | 3,14 | 3,3 | 3,47 | V |
| Rifornimento corrente | Icc | - | - | 300 | mA |
| Tasso di dati | BR | - | 10,3125 | - | GBP |
Caratteristiche elettriche
| Caratteristiche elettriche del trasmettitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Oscillazione di tensione dell'ingresso differenziale | VIN | 180 | - | 700 | sistemi MV |
| Ingresso differenziale Impendence di Tx | ZIN | - | 100 | - | Ω |
| Il trasmettitore disattiva la tensione | VDIS | 2,0 | - | VCC +0,3 | V |
| Il trasmettitore permette alla tensione | VEN | 0 | - | 0,8 | V |
| Livello di logica di TFAULT | VTFH | 2,4 | - | VCC | V |
| Minimo di logica di TFAULT | VTFL | V | - | V +0,4 | V |
| Caratteristiche elettriche del ricevitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Oscillazione differenziale di tensione in uscita | VOUT | 300 | - | 850 | sistemi MV |
| Il differenziale di Rx ha prodotto Impendence | ZOUT | - | 100 | - | Ω |
| Il LOS asserisce la tensione | VLOSA | 2,4 | - | VCC | V |
| Il LOS De-asserisce la tensione | VLOSD | V | - | V +0,4 | V |
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note | ||
| Caratteristiche del trasmettitore | ||||||||
| Tipo del laser | DFB | |||||||
| Lunghezza d'onda concentrare | λ | 1320 | 1330 | 1340 | nanometro | |||
| Width@-20dB spettrale | Δλ | - | - | 1 | nanometro | |||
| Rapporto laterale di soppressione di modo | SMSR | 30 | - | - | dB | |||
| Potere ottico del lancio | Pesce gatto | -4,2 | - | 3 | dBm | 1 | ||
| Rapporto di estinzione | ER | 3,5 | - | - | dB | |||
| Rumore relativo di intensità | RIN | - | - | -128 | dB/Hz | |||
| Diagramma dell'occhio | Aderisce alle maschere di occhio di IEEE802.3ae una volta filtrato | |||||||
| Caratteristiche del ricevitore | ||||||||
| Tipo del ricevitore | PIN | |||||||
| Lunghezza d'onda centrale | λ | 1260 | 1270 | 1280 | nanometro | |||
| Sensibilità del ricevitore | Sen | - | - | -14,4 | dBm | 2 | ||
| Sovraccarico del ricevitore | PSAT | 0,5 | - | - | dBm | |||
| Riflettanza del ricevitore | RFL | - | - | -12 | dB | |||
| Il LOS asserisce | LOSA | -30 | - | - | dBm | |||
| Il LOS De-asserisce | LOSD | - | - | -17 | dBm | |||
| Isteresi di LOS | LOSH | 0,5 | 3 | 5 | dB | |||
| Note | ||||||||
|
1. Le figure di potere medio sono soltanto informative, per IEEE 802.3ae. 2. Misurato con 231 - 1 PRBS@10.3125Gbps, BER-12<10> |
||||||||
