Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-FP1055L80-CD

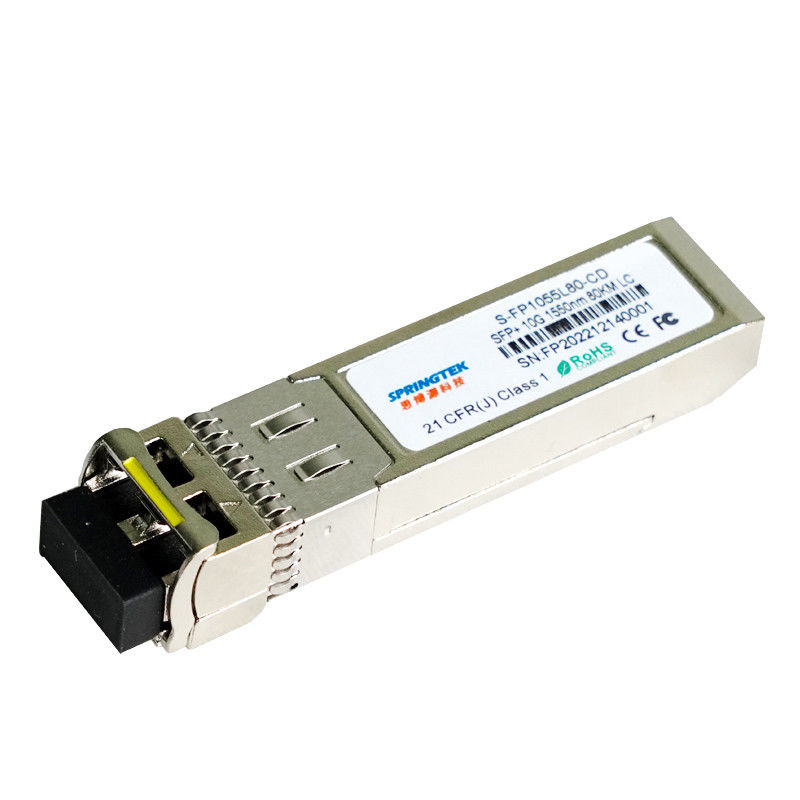

modulo ottico del ricetrasmettitore di 10Gbps 1550 nanometro 80chilometroSFP+
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-FP1055L80-CD | SFP+, 10.3125Gbps, 1550nm, MP, 80km, 0ºC~+70ºC, con DDM |
Descrizione
Springtek 1550nm ha raffreddato il ricetrasmettitore di EML 10Gbps SFP+ è destinato a trasmettere e ricevere i dati ottici nei collegamenti di Ethernet 10G sopra la fibra ottica fino a 80km del singolo modo.
L'interfaccia elettrica del modulo di Springtek 1550nm 80km SFP+ è compiacente alle specifiche elettriche di SFI. L'impedenza dell'input del trasmettitore e dell'uscita del ricevitore è differenziale 100 ohm. Le linee di dati sono internamente CA coppia. Il modulo fornisce il termine differenziale e riduce il differenziale alla conversione di modo comune per il termine del segnale di qualità e la EMI bassa.
Caratteristiche
Interfaccia ottica duplex di LC
1550nm ha raffreddato il trasmettitore di EML, ricevitore di APD
Supporto fino alle velocità di trasmissione 11.3G
Basso consumo energetico<2w>
Lunghezza di fino a 80km SMF
Alloggio tutto di metallo per la prestazione superiore di EMI
La soluzione redditizia di SFP+, permette alle più alte densità del porto ed alla maggior larghezza di banda
Temperatura di funzionamento: 0 a +70°C
RoHS compiacente (senza piombo)
Applicazioni
Manica della fibra 8.5G/10G
10G SONET/SDH, OTU2/2e
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 4 | V | |
| Gamma di temperature di stoccaggio | St | -0 | 70 | °C | |
| Umidità relativa - stoccaggio | RHS | 0 | 95 | % | |
| Umidità relativa - funzionando | RHO | 5 | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | +70 | °C | |
| Tensione di alimentazione elettrica | Vcc | 3,135 | 3,30 | 3,465 | V |
| Rifornimento corrente | Icc | 450 | mA | ||
| Tasso di dati | BR | - | 10,3125 | 11,3 | GBP |
Caratteristiche elettriche
| Caratteristiche elettriche del trasmettitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Oscillazione di tensione dell'ingresso differenziale | VIN | 180 | 850 | sistemi MV | |
| Ingresso differenziale Impendence di Tx | ZIN | - | 100 | - | Ω |
| Il trasmettitore disattiva la tensione | VDIS | 2,0 | - | VCC | V |
| Il trasmettitore permette alla tensione | VEN | 0 | - | 0,8 | V |
| Livello di logica di TFAULT | VTFH | 2,0 | - | VCC | V |
| Minimo di logica di TFAULT | VTFL | 0 | - | 0,8 | V |
| Caratteristiche elettriche del ricevitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Oscillazione differenziale di tensione in uscita | VOUT | 300 | - | 850 | sistemi MV |
| Il differenziale di Rx ha prodotto Impendence | ZOUT | - | 100 | - | Ω |
| Errore di LOS | Errore di VLOS | Vcc-1.3 | VccHOST | V | |
| Normale di LOS | Norma di VLOS | V | Vee+0.8 | V | |
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note |
| Caratteristiche del trasmettitore | ||||||
| Tipo del laser | EML | |||||
| Lunghezza d'onda concentrare | λ | 1530 | 1550 | 1565 | nanometro | |
| Rapporto laterale di soppressione di modo | SMSR | 30 | - | - | dB | |
| Potere ottico del lancio | Pesce gatto | -1 | - | 4 | dBm | |
| Potere medio del lancio FUORI del trasmettitore | POFF | - | - | -30 | dBm | |
| Rapporto di estinzione | ER | 8,5 | - | - | dB | |
| Pena della dispersione e del trasmettitore | TDP | - | - | 3 | dB | |
| Rumore relativo di intensità | RIN | - | - | -128 | dB/Hz | |
| Caratteristiche del ricevitore | ||||||
| Tipo del ricevitore | APD | |||||
| Lunghezza d'onda centrale di funzionamento | λ | 1270 | - | 1610 | nanometro | |
| Sensibilità del ricevitore | Sen | - | - | -23 | dBm | 1 |
| Sovraccarico del ricevitore | PSAT | -7 | - | - | dBm | |
| Riflettanza del ricevitore | RFL | - | - | -27 | dB | |
| Il LOS asserisce | LOSA | -37 | - | - | dBm | |
| Il LOS De-asserisce | LOSD | - | - | -26 | dBm | |
| Isteresi di LOS | LOSH | 0,5 | 3 | dB | ||
| Note | ||||||
| 1. Misurato con 231 - 1 PRBS@10.3125Gbps, BER-12<10>, con il ER peggiore, BtB | ||||||
