Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-FP1031L40-CD

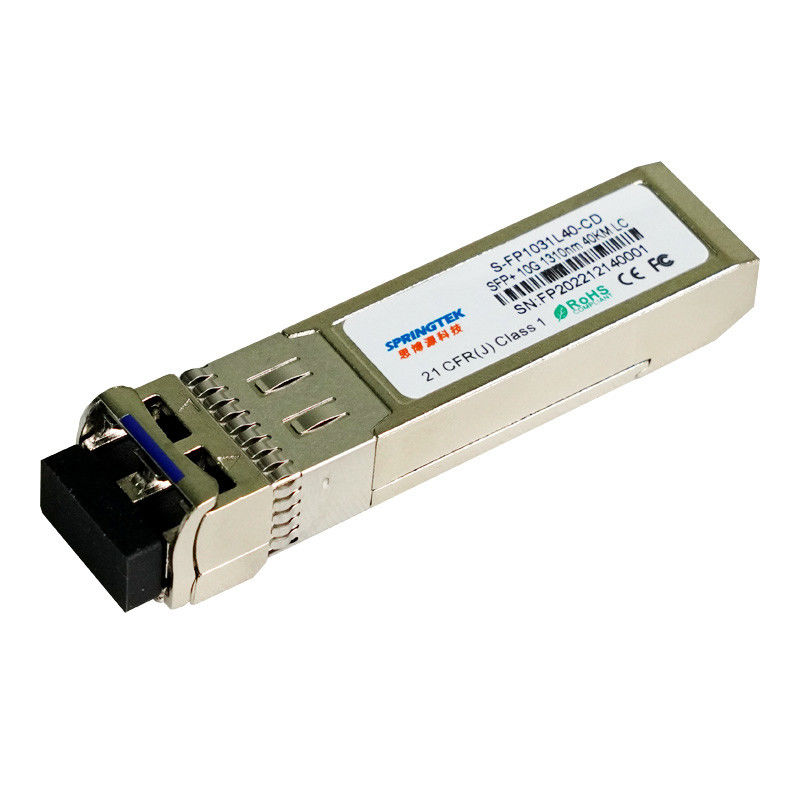

modulo ottico del ricetrasmettitore di 10Gbps 1310nm 20km SFP+
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-FP1031L40-CD | SFP+, 10.3125Gbps, 1310nm, MP, 40km, 0ºC~+70ºC, con DDM |
| S-FP1031L40-ID | SFP+, 10.3125Gbps, 1310nm, MP, 40km, -40ºC~+85ºC, con DDM |
Descrizione
Il ricetrasmettitore di Springtek 1310nm DFB 10Gbps SFP+ è destinato per trasmettere e ricevere i dati ottici sopra la fibra ottica del singolo modo per la lunghezza di collegamento 10km.
L'interfaccia elettrica del modulo di SFP+ 40km è compiacente alle specifiche elettriche di SFI. L'impedenza dell'input del trasmettitore e dell'uscita del ricevitore è differenziale 100 ohm. Le linee di dati sono internamente CA coppia. Il modulo fornisce il termine differenziale e riduce il differenziale alla conversione di modo comune per il termine del segnale di qualità e la EMI bassa.
Caratteristiche
Interfaccia ottica duplex di LC
trasmettitore di 1310nm DFB, ricevitore di PIN
Basso consumo energetico
Applicabile per il collegamento di 40km SMF
Alloggio tutto di metallo per la prestazione superiore di EMI
I firmware avanzati permettono la crittografia del sistema del cliente
Informazioni da immagazzinare in ricetrasmettitore
La soluzione redditizia di SFP+, permette alle più alte densità del porto ed alla maggior larghezza di banda
Temperatura di funzionamento: 0 a +70°C -40 a +85°C
RoHS compiacente (senza piombo)
Applicazioni
Altri collegamenti ottici
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 4 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Umidità relativa - stoccaggio | RHS | 0 | 95 | % | |
| Umidità relativa - funzionando | RHO | 0 | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tensione di alimentazione elettrica | Vcc | 3,14 | 3,3 | 3,47 | V |
| Rifornimento corrente | Icc | - | - | 300 | mA |
| Tasso di dati | BR | - | 10,3125 | - | GBP |
Caratteristiche elettriche
| Caratteristiche elettriche del trasmettitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Oscillazione di tensione dell'ingresso differenziale | VIN | 180 | - | 700 | sistemi MV |
| Ingresso differenziale Impendence di Tx | ZIN | - | 100 | - | Ω |
| Il trasmettitore disattiva la tensione | VDIS | 2,0 | - | VCC +0,3 | V |
| Il trasmettitore permette alla tensione | VEN | 0 | - | 0,8 | V |
| Livello di logica di TFAULT | VTFH | 2,4 | - | VCC | V |
| Minimo di logica di TFAULT | VTFL | V | - | V +0,4 | V |
| Caratteristiche elettriche del ricevitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Oscillazione differenziale di tensione in uscita | VOUT | 300 | - | 850 | sistemi MV |
| Il differenziale di Rx ha prodotto Impendence | ZOUT | - | 100 | - | Ω |
| Il LOS asserisce la tensione | VLOSA | 2,4 | - | VCC | V |
| Il LOS De-asserisce la tensione | VLOSD | V | - | V +0,4 | V |
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note | ||
| Caratteristiche del trasmettitore | ||||||||
| Tipo del laser | DFB | |||||||
| Lunghezza d'onda concentrare | λ | 1260 | 1310 | 1355 | nanometro | |||
| Width@-20dB spettrale | Δλ | - | - | 1 | nanometro | |||
| Rapporto laterale di soppressione di modo | SMSR | 30 | - | - | dB | |||
| Potere ottico del lancio | Pesce gatto | 1 | - | 6 | dBm | 1 | ||
| Rapporto di estinzione | ER | 3,5 | - | - | dB | |||
| Rumore relativo di intensità | RIN | - | - | -128 | dB/Hz | |||
| Diagramma dell'occhio | Aderisce alle maschere di occhio di IEEE802.3ae una volta filtrato | |||||||
| Caratteristiche del ricevitore | ||||||||
| Tipo del ricevitore | PIN | |||||||
| Lunghezza d'onda centrale di funzionamento | λ | 1260 | - | 1610 | nanometro | |||
| Sensibilità del ricevitore | Sen | - | - | -15 | dBm | 2 | ||
| Sovraccarico del ricevitore | PSAT | 0,5 | - | - | dBm | |||
| Riflettanza del ricevitore | RFL | - | - | -12 | dB | |||
| Il LOS asserisce | LOSA | -30 | - | - | dBm | |||
| Il LOS De-asserisce | LOSD | - | - | -17 | dBm | |||
| Isteresi di LOS | LOSH | 0,5 | 3 | 5 | dB | |||
| Note | ||||||||
|
1. Le figure di potere medio sono soltanto informative, per IEEE 802.3ae. 2. Misurato con 231 - 1 PRBS@10.3125Gbps, BER-12<10> |
||||||||
