Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-XP1055L40-CD

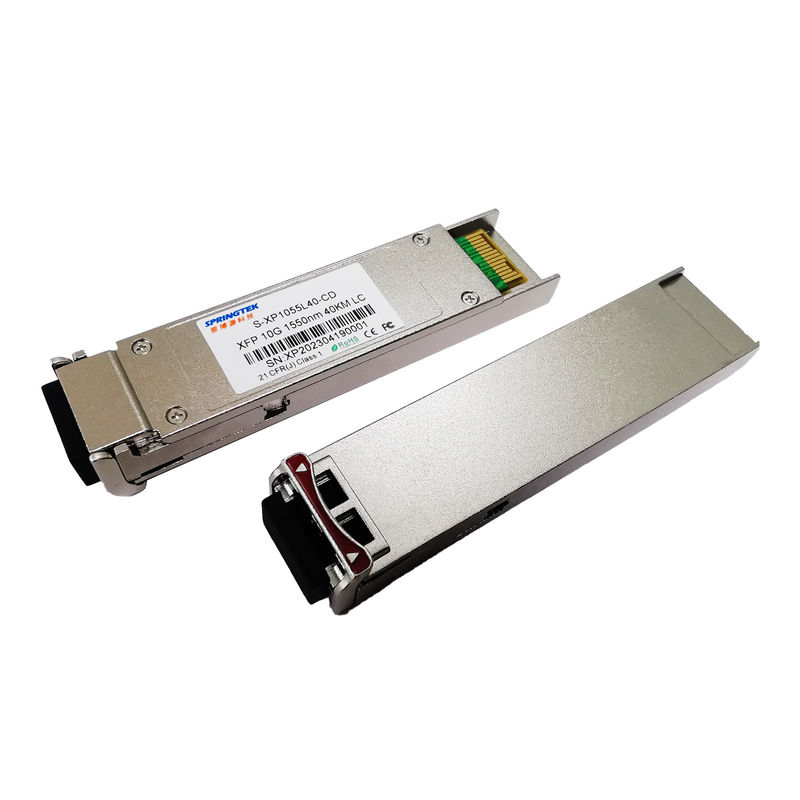

ricetrasmettitore ottico compatibile di Cisco 1550nm 40km DDM LC SMF del modulo di 10G XFP ER
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-XP1055L40-CD | XFP, 10Gbps, 1550nm, SMF, 40km, LC, 0ºC~+70ºC, con DDM |
Descrizione
Il modulo di Springtek XFP è soddisfacente rispetto all'accordo Pluggable di Multi-fonte di piccolo fattore forma 10G (XFP) (MSA), all'appoggio dato ordine di 9.953~11.1Gbps ed alla distanza di trasmissione fino a 40km su SMF.
Il modulo del ricetrasmettitore comprende un trasmettitore con 1550nm ha raffreddato il laser di EML e un ricevitore con un fotodiodo di PIN. Il trasmettitore ed il ricevitore sono separati all'interno di ampia gamma di temperature ed offre la dissipazione di calore ottimale e densità così permettenti elettromagnetiche eccellenti del porto della protezione le alte per 10 sistemi di GbE.
Caratteristiche
Applicazioni
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 4,5 | V | |
| Gamma di temperature di stoccaggio | St | -40 | +85 | °C | |
| Umidità relativa - funzionando | RHO | 5 | 85 | % |
Tutto lo sforzo oltre le valutazioni massime può provocare il danno permanente. Le specifiche di dispositivo sono garantite soltanto nelle condizioni di gestione raccomandate.
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | +70 | °C | |
| Tensione di alimentazione elettrica | Vcc | 3,135 | 3,30 | 3,465 | V |
| Rifornimento corrente | Icc | 1000 | mA | ||
| Tasso di dati | BR | 9,953 | 11,1 | GBP |
Caratteristiche ottiche ed elettriche
| Caratteristiche elettriche del trasmettitore | |||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | |
| Lunghezza d'onda del centro | λc | 1530 | 1550 | 1565 | nanometro | ||
| Larghezza spettrale (- 20dB) | Δλ | 1 | nanometro | ||||
| Rapporto di soppressione di Laterale modo | SMSR | 30 | dB | ||||
| Potenza di uscita medio | Pesce gatto | -1 | +2 | dBm | 1 | ||
| Rapporto di estinzione | ER | 8,2 | dB | ||||
| Differenziale dell'oscillazione immissione dei dati | VIN | 180 | 950 | sistemi MV | 2 | ||
| Impedenza differenziale introdotta | ZIN | 90 | 100 | 110 | Ω | ||
| TX disattivano | Disattivi | 2,0 | Vcc | V | |||
| Permetta a | 0 | 0,8 | V | ||||
| Caratteristiche elettriche del ricevitore | |||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note | |
| Lunghezza d'onda del centro | λc | 1260 | 1600 | nanometro | |||
| Sensibilità del ricevitore | -16 | dBm | 3 | ||||
| Sovraccarico del ricevitore | 0,5 | dBm | 3 | ||||
| Il LOS De-asserisce | LOSD | -17 | dBm | ||||
| Il LOS asserisce | LOSA | -26 | dBm | ||||
| Isteresi di LOS | 0,5 | 4 | dB | ||||
| Differenziale dell'oscillazione del emissione dei dati | Vout | 400 | 600 | 800 | sistemi MV | 2 | |
| LOS | Alto | 2,0 | Vcc | V | |||
| Minimo | 0,8 | V | |||||
| Note | |||||||
|
1. Il potere ottico è lanciato in SMF. 2. Internamente CA-accoppiato. 3. Misurato con un modello di prova di PRBS 231 - 1 @9953Mbps, BER ≤1×10-12. |
|||||||
