Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-XP1031L2K-CD

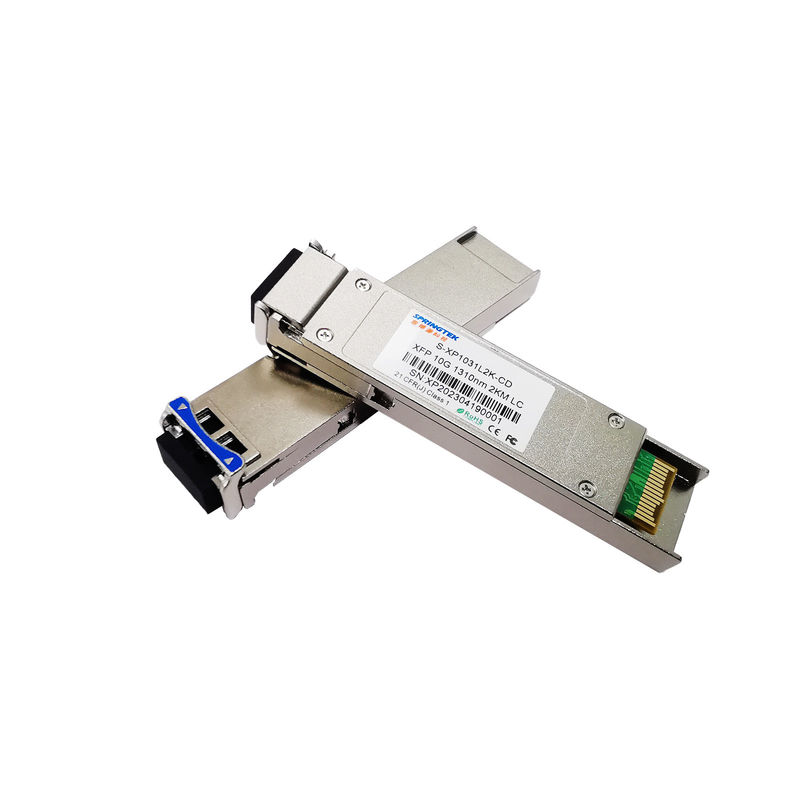

LC 10G XFP 1310nm 2km con modulo di trasmettitore ottico SMF neutro / compatibile DDM
Informazioni sull'ordine
| Numero della parte | Descrizione del prodotto |
| S-XP1031L2K-CD | XFP, 10Gbps, 1310nm, SMF, 2km, LC, 0oC~+70oC, con DDM |
Descrizione
Il modulo Springtek XFP è conforme all'accordo multi-fonte (MSA) 10G Small Form-Factor Pluggable (XFP), supportando un tasso di dati di 9,953 ~ 11,1 Gbps e una distanza di trasmissione fino a 2 km su SMF.
Il modulo trasmettitore comprende un trasmettitore con laser FP da 1310 nm e un ricevitore con fotodiodo PIN.Il trasmettitore e il ricevitore sono separati in un ampio intervallo di temperatura e offrono una dissipazione termica ottimale e un'eccellente schermatura elettromagnetica, consentendo così elevate densità di porte per i sistemi 10 GbE.
Caratteristiche
Applicazioni
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
| Tensione dell'alimentazione | Vcc | - Zero.5 | 4.5 | V. | |
| Intervallo di temperatura di stoccaggio | T | - Quaranta. | + 85 | °C | |
| Umidità relativa - Funzionamento | RHO | 5 | 85 | % |
Qualsiasi sforzo al di là dei valori massimi può causare danni permanenti.
Condizioni di esercizio raccomandate
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
| Intervallo di temperatura di funzionamento del caso | Tc | 0 | + 70 | °C | |
| Tensione dell'alimentazione | V.cc | 3.135 | 3.30 | 3.465 | V. |
| Corrente di alimentazione | Io...cc | 500 | mA | ||
| Tasso di dati | BR | 9.953 | 11.1 | Gbit/s |
Caratteristiche ottiche ed elettriche
| Caratteristiche elettriche del trasmettitore | |||||||
| Parametro | Il simbolo | Min. | Tipico | Max. | Unità | Altre note | |
| Lunghezza d'onda centrale | λc | 1270 | 1310 | 1350 | nm | ||
| Larghezza spettrale ((-20dB) | Δλ | 3 | nm | ||||
| Rapporto di soppressione in modalità laterale | SMSR | 30 | dB | ||||
| Potenza media di uscita | Pfuori. | - Sei.5 | +0.5 | dBm | 1 | ||
| Rapporto di estinzione | Pronto soccorso | 3.5 | dB | ||||
| Differenza di oscillazione di input dei dati | V.IN | 180 | 950 | mV | 2 | ||
| Impedanza differenziale di ingresso | ZIN | 90 | 100 | 110 | Ω | ||
| Disattivare TX | Disattivare | 2.0 | Vcc | V. | |||
| Abilitare | 0 | 0.8 | V. | ||||
| Caratteristiche elettriche del ricevitore | |||||||
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità | Altre note | |
| Lunghezza d'onda centrale | λc | 1260 | 1600 | nm | |||
| Sensibilità del ricevitore | - Quattordici.5 | dBm | 3 | ||||
| Sovraccarico del ricevitore | 0.5 | dBm | 3 | ||||
| Risparmio di capitale | Dati di riferimentoD | - 15 anni.5 | dBm | ||||
| Dati di riferimento | Dati di riferimentoA | - 26 anni. | dBm | ||||
| L'isteresi di LOS | 0.5 | 4 | dB | ||||
| Differenziale di oscillazione di uscita dei dati | V.fuori. | 400 | 600 | 800 | mV | 2 | |
| Dati di riferimento | Altezza | 2.0 | Vcc | V. | |||
| Basso | 0.8 | V. | |||||
| Altre note | |||||||
|
1La potenza ottica viene lanciata in SMF. 2- Accoppiato internamente con aria condizionata. 3. Misurato con un PRBS 231-1 modello di prova @9953Mbps, BER ≤1×10- 12. |
|||||||
