Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-PP2585L01-CD

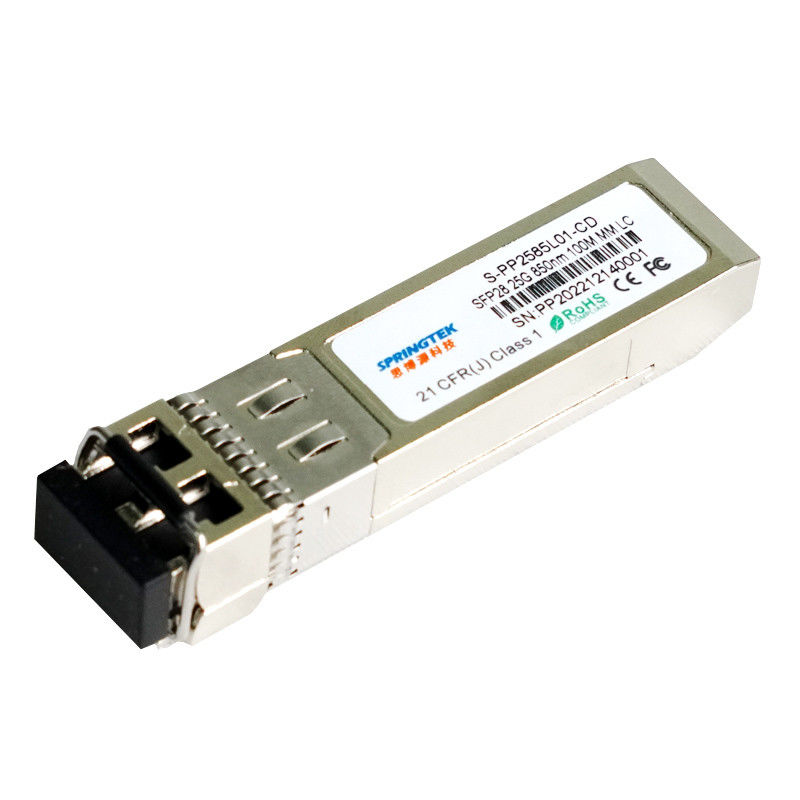

Ricetrasmettitore compatibile di LC MMF della fibra di modo dello SR SFP28 multi 25G 100m del broccato
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-PP2585L01-CD |
SFP28, 25.78125Gbps, 850nm, MP, 100m, 0ºC~+70ºC, con DDM |
Descrizione
Springtek SFP28 per Ethernet 25Gigabit e le applicazioni di Infiniband EDR. È un modulo di rendimento elevato per le applicazioni a corta portata di interconnessione e della comunicazione dei dati che funzionano a 25.78125Gbps fino a 70m facendo uso di fibra OM3 o 100m facendo uso di fibra OM4. Questo modulo è destinato per funzionare sopra i sistemi della fibra mista facendo uso di una lunghezza d'onda nominale di 850nm. L'interfaccia elettrica usa un tipo connettore del bordo di 20 contatti. L'interfaccia ottica usa il recipiente duplex di LC.
Caratteristiche
Velocità di trasmissione di sostegni 25.78125Gbps
Una lunghezza di collegamento massima di 70m su OM3 MMF e di 100m su OM4 MMF
laser di 850nm VCSEL e rivelatore di foto di PIN
CDR interni sia sul channe del ricevitore che del trasmettitore
Recipiente duplex di LC
Gamma di temperature della condizioni di funzionamento: 0 ~ +70℃
Singola alimentazione elettrica 3.3V
Dissipazione di potere basso: <1.0W
Alloggio SFP28 con la protezione migliorata di EMI
Applicazioni
Ethernet 25GBASE-SR
Applicazioni di Infiniband EDR
applicazioni di Manica della fibra 32G
Server, commutatori, stoccaggio ed adattatori della carta ospite
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 3,6 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Umidità relativa - funzionando | RHO | 0 | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | - | 70 | °C |
| Tensione di alimentazione elettrica | Vcc | 3,135 | 3,3 | 3,465 | V |
| Rifornimento corrente | Icc | - | - | 300 | mA |
| Tasso di dati | BR | 25.78125±100ppm | GBP | ||
Caratteristiche elettriche
| Caratteristiche elettriche del trasmettitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Oscillazione di tensione dell'ingresso differenziale | VIN | 90 | - | 100 | sistemi MV |
| Ingresso differenziale Impendence di Tx | ZIN | - | 100 | - | Ω |
| Il trasmettitore disattiva la tensione | VDIS | 2,0 | - | VCC +0,3 | V |
| Il trasmettitore permette alla tensione | VEN | 0 | - | 0,8 | V |
| Caratteristiche elettriche del ricevitore | |||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Oscillazione differenziale di tensione in uscita | VOUT | 300 | - | 900 | sistemi MV |
| Il differenziale di Rx ha prodotto Impendence | ZOUT | - | 100 | - | Ω |
| Il LOS asserisce la tensione | VLOSA | 2,0 | - | VCC +0,3 | V |
| Il LOS De-asserisce la tensione | VLOSD | -0,3 | - | +0,4 | V |
Caratteristiche ottiche
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note | ||
| Caratteristiche del trasmettitore | ||||||||
| Lunghezza d'onda concentrare | λ | 840 | 850 | 860 | nanometro | |||
| Larghezza spettrale RMS | Δλ | - | - | 0,6 | nanometro | |||
| Potenza di uscita medio | Pavg | -8,4 | 2,4 | dBm | ||||
| Potere ottico OMA | POMA | -6,4 | 3 | dBm | ||||
| Rapporto di estinzione | ER | 2 | - | - | dB | |||
| Rumore relativo di intensità | RIN | - | - | -128 | dB/Hz | |||
| Tolleranza ottica di attenuazione di riflessione | - | - | 12 | dB | ||||
| Chiusura dell'occhio della dispersione e del trasmettitore | TDEC | - | - | 4,3 | dB | |||
| Definizione della maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} |
>10% {0,23, 0,34, 0,43, 0,27, 0,35, 0,4} |
1,2 | ||||||
| Caratteristiche del ricevitore | ||||||||
| Lunghezza d'onda centrale di funzionamento | λ | 840 | 850 | 860 | nanometro | |||
| Sensibilità del ricevitore | Sen | - | - | -10,3 | dBm | 3,4 | ||
| Sovraccarico del ricevitore | PSAT | 2,4 | - | - | dBm | |||
| Riflettanza del ricevitore | RFL | - | - | -12 | dB | |||
| Il LOS asserisce | LOSA | -30 | - | - | dBm | |||
| Il LOS De-asserisce | LOSD | - | - | -13 | dBm | |||
| Isteresi di LOS | LOSH | 0,5 | 3 | 5 | dB | |||
| Note | ||||||||
|
1. Il rapporto di colpo del trasmettitore 5E-5 colpisce/campione. 2. Soddisfacente rispetto a IEEE 802.3ba. 3. Il valore minimo è min Tx OMA degli uguali e informativo con il ER infinito e perdita di inserzione massima del canale. 4. Sensibilità misurata con un modello di prova di PRBS 231-1, @25.78125Gb/s, BER del ricevitore<5e-5> |
||||||||
