Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-Q52AP002-C

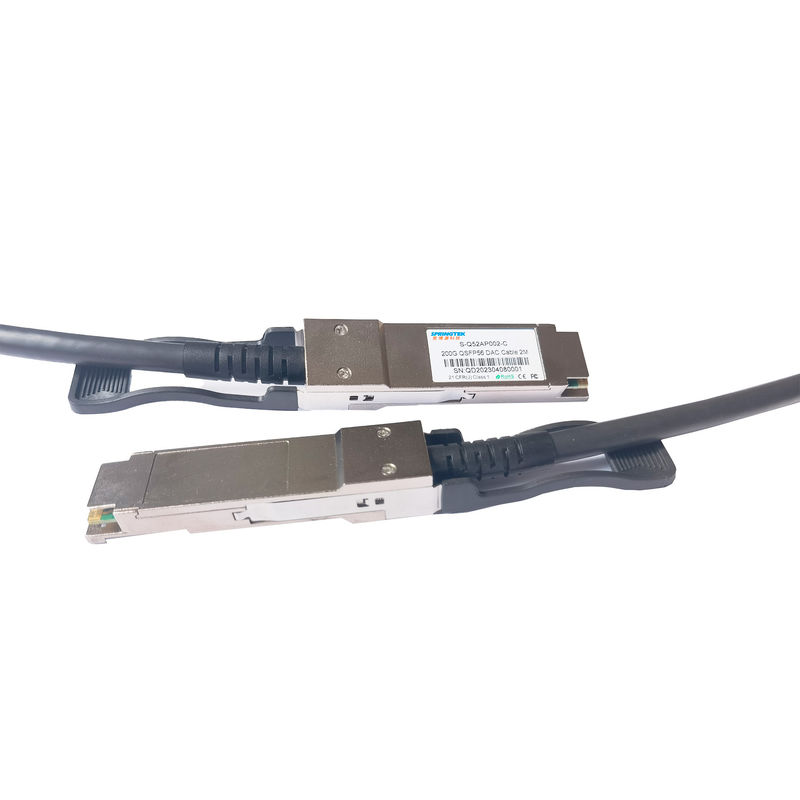

200G QSFP56 a QSFP56 DAC Cable 2M
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto | Spec. della fibra. |
|
S-Q52AP002-C |
200G QSFP56 DAC Cable 2M |
0~70℃ |
Descrizione
Le paia di rame differenziali della caratteristica otto di rame passivi dell'assemblaggio cavi di Springtek 200G QSFP5, fornenti quattro canali di trasmissione dei dati a si accelera a 56Gbps (PAM4) per canale e soddisfa le richieste di Ethernet 200G e di InfiniBand. Disponibile in un vasto ha suonato di cavo calibro-da 26AWG tramite l'assemblaggio cavi del rame di 30AWG-this 200G caratterizza la perdita di inserzione bassa e la conversazione trasversale bassa.
Springtek 200G QSFP56 usa i segnali PAM4 per la trasmissione, che raddoppia il tasso. Tuttavia, ci sono requisiti più rigorosi di perdita di inserzione del cavo. Per le prestazioni dettagliate, progettato delle applicazioni nei mercati del centro dati, della rete e di telecomunicazioni che richiedono un assemblaggio cavi ad alta velocità e affidabile, questo prodotto della prossima generazione divide la stessa interfaccia accoppiamento con il fattore forma di QSFP+, rendente la indietro - compatibile con i porti attuali di QSFP.
Caratteristiche
Applicazioni
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| Temperatura ambiente di stoccaggio | -40 | +85 | °C | ||
| Temperatura di caso di funzionamento | TC | 0 | +70 | °C | |
| Tensione di alimentazione elettrica | VCC3 | 3,14 | 3,3 | 3,47 | V |
| Umidità relativa (non condensazione) | RS | 35 | 60 | % | |
| Tensione sull'input di LVTTL | Vilvttl | -0,3 | VCC3 +0,2 | V | |
| Corrente dell'alimentazione elettrica | ICC3 | 15 | mA | ||
| Consumo di energia totale | Palladio | 0,05 | W | ||
|
Note: 1.Stress o le circostanze superano la gamma di cui sopra possono danneggiare permanente il dispositivo. 2.This è una valutazione di sforzo soltanto e l'operazione funzionale del dispositivo a questi o di alcuni altri termini sopra quelli elencati nelle sezioni operative di questa specificazione non si applica. 3.Exposure ai termini di valutazione di massimo assoluta per i periodi estesi può colpire l'affidabilità del dispositivo. |
|||||
Caratteristiche ad alta velocità
| Parametro | Simbolo | Min | Al tipico | Massimo | Unità | Nota |
| Impedenza differenziale | RIN, PP | 90 | 110 | Ώ | ||
| Perdita di inserzione | SDD21 | -16,06 | dB | A 13,28 gigahertz | ||
|
Attenuazione di riflessione differenziale |
SDD11 | Vedi 1 | dB | A 0,05 - 4,1 gigahertz | ||
| SDD22 | Vedi 2 | dB | A 4,1 - 19 gigahertz | |||
| Comune-modo ad attenuazione di riflessione dell'uscita di comune-modo | SCC11 |
|
-2 |
dB |
A 0,2 - 19 gigahertz |
|
| SCC22 | ||||||
|
Differenziale ad attenuazione di riflessione di comune-modo |
SCD11 | Vedi 3 |
dB |
A 0,01 - 12,89 gigahertz | ||
| SCD22 | Vedi 4 | A 12,89 - 19 gigahertz | ||||
|
Differenziale a perdita di conversione comune di modo |
SCD21 |
-10 |
dB |
A 0,01 - 12,89 gigahertz | ||
| Vedi 5 | A 12,89 - 15,7 gigahertz | |||||
| -6,3 | A 15,7 - 19 gigahertz |
