Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-QP1AP002-C

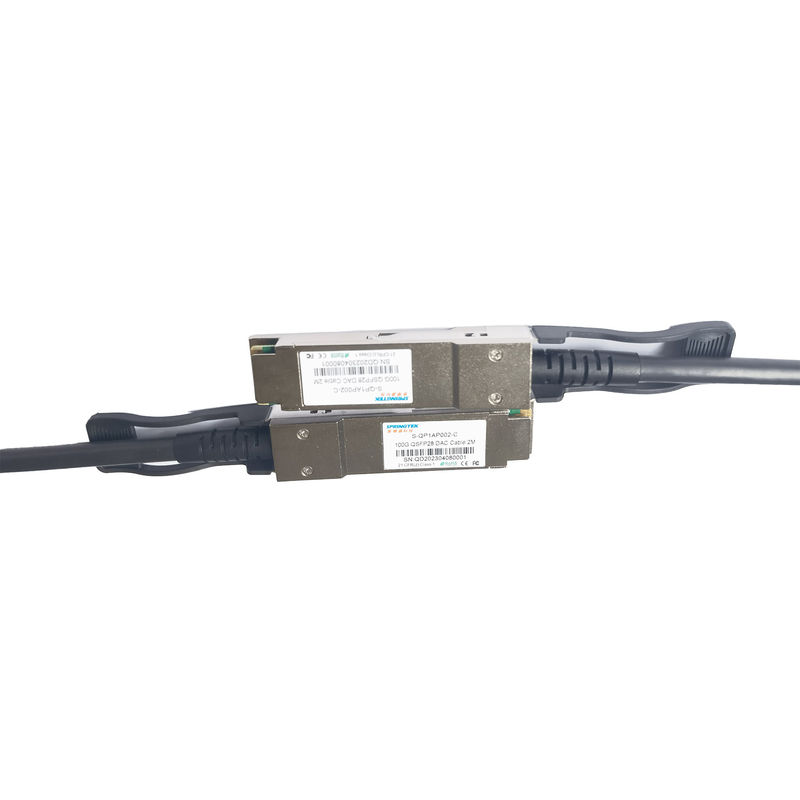

100G QSFP28 a QSFP28 DAC Cable 2M
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto | Spec. della fibra. |
| S-QP1AP002-C | 100G QSFP28 DAC Cable 2M | 0~70℃ |
Descrizione
I prodotti passivi dell'assemblaggio cavi di Springtek 100G QSFP28, in base ad una struttura x28G di 4 o di 4 x25G, il prodotto possono soddisfare bene i commutatori della prossima generazione 100G, i server, i router ed altri prodotti dei requisiti di applicazione.
Il cavo di Springtek 100G QSFP28 adotta la progettazione ottimizzata per ridurre la diafonia e la perdita di inserzione, integrità di segnale eccellente, completamente si conforma alle norme di Ethernet e di Infiniband EDR della prossima generazione 100G.
Caratteristiche
Applicazioni
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Temperatura ambiente di stoccaggio | -40 | +85 | °C | ||
| Temperatura di caso di funzionamento | TC | 0 | +70 | °C | |
| Tensione di alimentazione elettrica | VCC3 | 3,14 | 3,3 | 3,47 | V |
| Dati Rate Per Lane | 1 | 100 | Gb/s |
Caratteristiche ad alta velocità
| Parametro | Symbo | Min | Tipico | Massimo | Uni | Nota |
| Impedenza differenziale | RIN, P | 90 | 110 | Ώ | ||
| Perdita di inserzione | SDD21 | 22,48 | dB | A 12,8906 gigahertz | ||
|
Attenuazione di riflessione differenziale |
SDD11 | Vedi 1 | dB | A 0,05 - 4,1 gigahertz | ||
| SDD22 | Vedi 2 | dB | A 4,1 - 19 gigahertz | |||
| Comune-modo ad attenuazione di riflessione dell'uscita di comune-modo | SCC11 |
2 |
dB |
A 0,2 - 19 gigahertz |
||
| SCC22 | ||||||
| Differenziale ad attenuazione di riflessione di comune-modo | SCD11 | Vedi 3 |
dB |
A 0,01 - 12,89 | ||
| SCD22 | Vedi 4 | A 12,89 - 19 gigahertz | ||||
| Differenziale a perdita di conversione comune di modo |
SCD21 |
10 |
dB |
A 0,01 - 12,89 | ||
| Vedi 5 | A 12,89 - 15,7 | |||||
| 6,3 | A 15,7 - 19 gigahertz | |||||
| Margine operativo di Manica | COM | 3 | dB | |||
|
Note: 1. Coefficiente di riflessione dato dall'equazione SDD11 (dB) < 16=""> 2. Coefficiente di riflessione dato dall'equazione SDD11 (dB) < 10=""> 3. Coefficiente di riflessione dato dall'equazione SCD11 (dB) < 22="" -=""> 4. Coefficiente di riflessione dato dall'equazione SCD11 (dB) < 15="" -=""> 5. Coefficiente di riflessione dato dall'equazione SCD21 (dB) < 27="" -=""> |
||||||
