Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-FP10P010-C

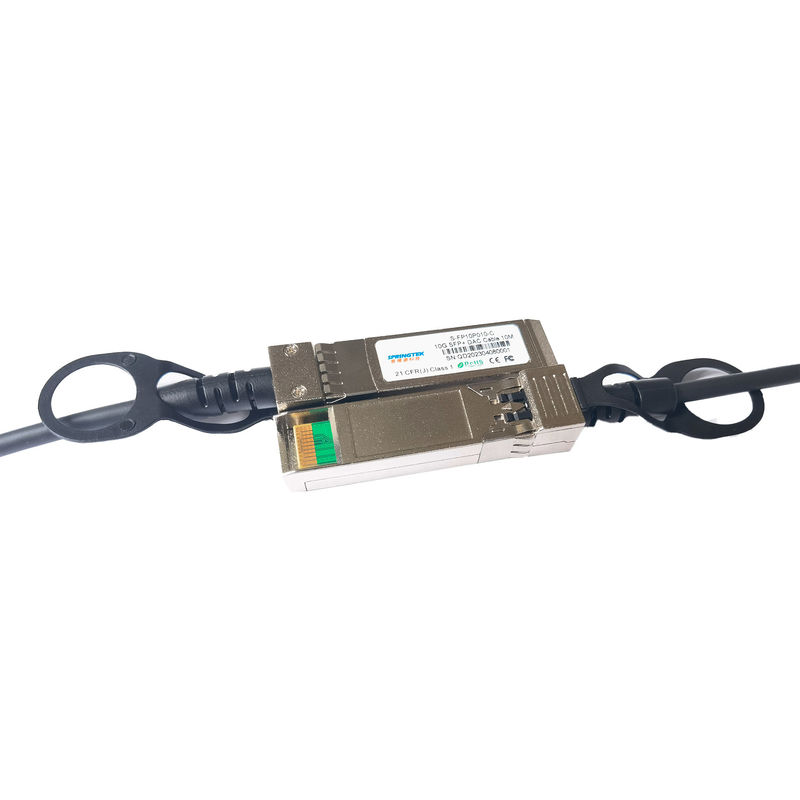

Broccato SFP + cavo di rame 10GBASE-CU dell'attaccatura diretta per il Manica 10G SFP+ DAC Cable 10m della fibra
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto | Spec. della fibra. |
| S-FP10P010-C | 10G SFP+ DAC Cable 10m | 0~70℃ |
Descrizione
Gli assemblaggi cavi passivi di Springtek 10Gbps SFP+ sono rendimento elevato, le applicazioni redditizie di Manica della fibra I/Osolutions per 10GEthernet e 10G. I moduli del rame di SFP+ permettono che l'hardware manufacturestoachieve l'alte densità, configurabilità ed utilizzazione del porto ad una colata molto bassa e ad un bilancio di potere riduttore. Gli ssemblies ad alta velocità del cavo soddisfare e superare Gigabit Ethernet e le richieste industrystandard di Manica della fibra della prestazione e dell'affidabilità.
Caratteristiche
Applicazioni
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Temperatura ambiente di stoccaggio | St | -40 | +85 | °C | |
| Temperatura di caso di funzionamento | TC | 0 | +70 | °C | |
| Umidità relativa (non condensazione) | RS | - | 85 | % |
Sistemi
| Prestazione | Media |
|
Linea 10,5 di Gpbs velocità, tasso di errore nella trasmissione del bit pieno duplex: migliore di 10E-12 |
cavo di rame Pluggable dello standard industriale e Caldo-pluggable di piccolo fattore forma (SFP+), disponibile come 7m, 10m o 15m. |
Pin Definitions
| Pin | Logica | Simbolo | Nome/descrizione | Note |
| 1 | VeeT | Terra del trasmettitore | ||
| 2 | LV-TTL-O | TX_Fault | N/A | 1 |
| 3 | LV-TTL-I | TX_DIS | Il trasmettitore disattiva | 2 |
| 4 | LV-TTL-I/O | SDA | Tow Wire Serial Data | |
| 5 | LV-TTL-I | SCL | Tow Wire Serial Clock | |
| 6 | MOD_DEF0 | Il presente del modulo, si collega a VeeT | ||
| 7 | LV-TTL-I | RS0 | N/A | 1 |
| 8 | LV-TTL-O | LOS | LOS del segnale | 2 |
| 9 | LV-TTL-I | RS1 | N/A | 1 |
| 10 | Volti | Terra del ricevitore | ||
| 11 | Volti | Terra del ricevitore | ||
| 12 | CML-O | RD | I dati del ricevitore hanno invertito | |
| 13 | CML-O | RD+ | I dati del ricevitore Non hanno invertito | |
| 14 | Volti | Terra del ricevitore | ||
| 15 | VccR | Rifornimento 3.3V del ricevitore | ||
| 16 | VccT | Rifornimento 3.3V del trasmettitore | ||
| 17 | VeeT | Terra del trasmettitore | ||
| 18 | CML-I | TD+ | I dati del trasmettitore Non hanno invertito | |
| 19 | CML_I | Il TD | I dati del trasmettitore hanno invertito | |
| 20 | VeeT | Terra del trasmettitore | ||
|
Note: 1. I segnali non hanno sostenuto in rame di SFP+ tirato giù a VeeT con la resistenza di ohm 30K 2. Gli assemblaggi cavi attivi non sostengono il LOS e TX_DIS |
||||
