Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-PP25A010-C

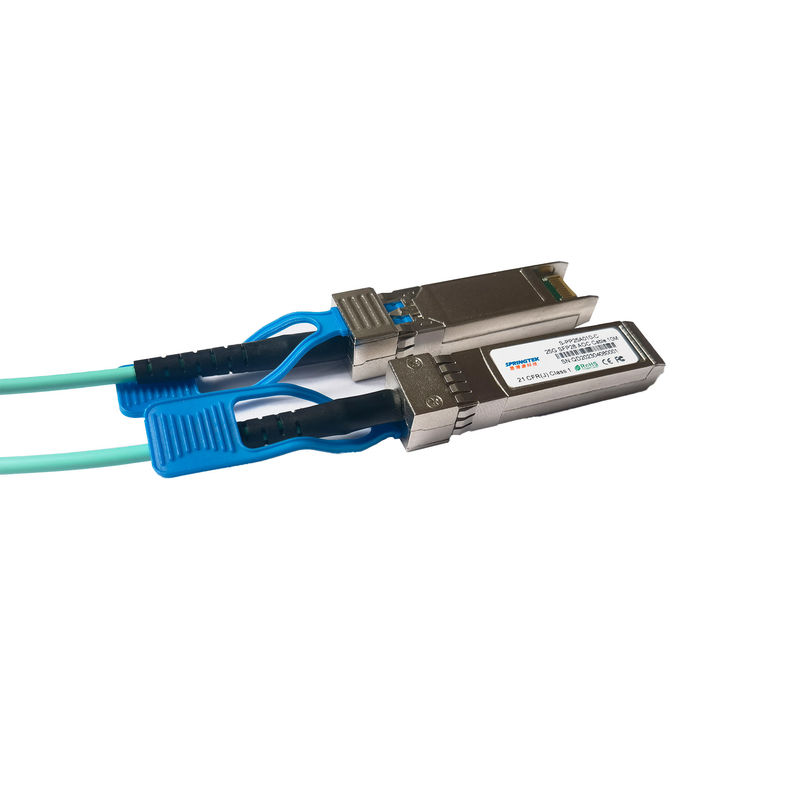

25G SFP28 al cavo 10m di SFP28 AOC
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto | Spec. della fibra. |
| S-PP25A010-C | cavo 10m di 25G SFP28 AOC | 0~70℃ |
Descrizione
I cavi ottici attivi di Springtek SFP28 sono assemblee della fibra dell'diretto-attaccatura con i connettori SFP28. Sono adatti a distanze molto brevi ed offrono un modo redditizio collegarsi all'interno degli scaffali ed attraverso gli scaffali adiacenti.
La lunghezza del cavo ottico attiva di Springtek SFP28 è di fino a 70 metri sopra OM3 MMF o di 100 metri sopra OM4 MMF. Questo modulo è destinato per funzionare sopra i sistemi della fibra mista facendo uso di una lunghezza d'onda nominale di 850nm.
Caratteristiche
Applicazioni
Standardl
Valutazioni massime assolute
| Parametro | Simbolo | Min | Massimo | Unità |
| Temperatura di stoccaggio | St | -20 | +85 | °C |
| Temperatura di caso di funzionamento | TC | 0 | 70 | °C |
| Umidità di funzionamento | RH | 0 | 85 | % |
| Tensione di rifornimento | Vcc | -0,3 | 3,6 | V |
|
Nota: Il danno può accadere se il ricetrasmettitore è sottoposto ai termini oltre i limiti. |
||||
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| Temperatura di caso di funzionamento | TC | 0 | +70 | °C | |
| Tensione di rifornimento | Vcc | 3,135 | 3,3 | 3,465 | V |
| Rifornimento corrente | Icc | 300 | mA | ||
| Velocità di trasmissione | BR | 25,78125 | GBP |
Trasmettitore
Le seguenti caratteristiche elettriche sono definite sopra la condizioni di funzionamento raccomandata salvo specificazione contraria.
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Sovraccarichi la tensione differenziale PK-PK | TP1a | 900 | sistemi MV | |||
| Tensione di modo comune (vcm) | TP1 | -350 | 2850 | sistemi MV | 2 | |
| Disadattamento differenziale di resistenza di termine | TP1 | 10 | % | A 1MHz | ||
| Attenuazione di riflessione differenziale (SDD11) | TP1 | Vedi CEI-28G-VSR Equazione 13-19 |
dB | |||
| Modo comune alla conversione differenziale ed alla conversione di modo differenziale del toCommon (SDC11, SCD11) | TP1 | Vedi CEI-28G-VSR Equation13-20 |
dB | |||
Prova introdotta sollecitata |
TP1a | Vedi la sezione 13.3.11.2 .1 di CEI-28G-SR |
Ricevitore
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Tensione differenziale, PK-PK | TP4 | 900 | sistemi MV | |||
| Tensione di modo comune (vcm) | TP4 | -350 | 2850 | sistemi MV | 2 | |
| Rumore comune di modo, RMS | TP4 | 17,5 | sistemi MV | |||
| Disadattamento differenziale di resistenza di termine | TP4 | 10 | % | A 1 megahertz | ||
| Attenuazione di riflessione differenziale (SDD22) | TP4 | Vedi CEI-28G-VSR Equation13-19 |
dB | |||
| Modo comune alla conversione differenziale e differenziale alla conversione di modo comune (SDC22, SCD22) | TP4 | Vedi CEI-28G-VSR Equation13-21 |
dB | |||
| Attenuazione di riflessione comune di modo (SCC22) | TP4 | -2 | dB | 3 | ||
| Tempo di transizione, 20 - 80% | TP4 | 9,5 | ps | |||
| Chiusura verticale dell'occhio (VEC) | TP4 | 5,5 | dB | |||
| Larghezza dell'occhio 10-15 alla probabilità (EW15) | TP4 | 0,57 | UI | |||
| Altezza dell'occhio 10-15 alla probabilità (EH15) | TP4 | 228 | sistemi MV | |||
| Note: 1 per terminale. 2. il vcm è generato dall'ospite. La specificazione comprende gli effetti di tensione di derivazione al suolo. 3. Da 250MHz a 30GHz. |
||||||
