Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-Q52AA001-C

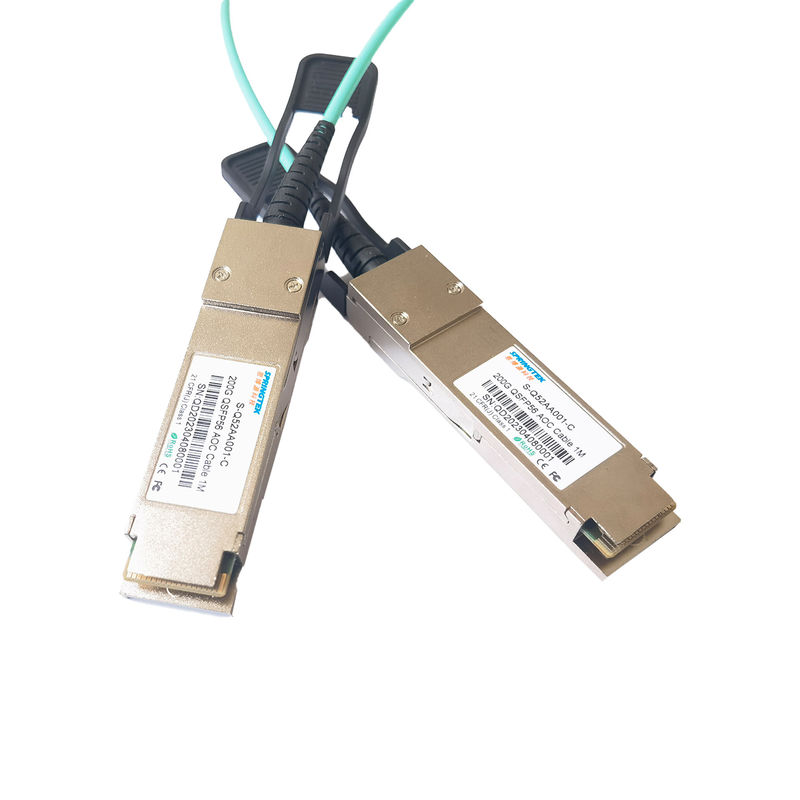

Cisco 200G QSFP56 al cavo 1M di QSFP56 AOC
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto | Spec. della fibra. |
| S-Q52AA001-C |
cavo 1M di 200G QSFP56 AOC |
0~70℃ |
Descrizione
I moduli ottici del ricetrasmettitore di Springtek 200G QSFP56 sono collegamenti di Ethernet di designedfor usein200Gigabit sopra fibra mista OM3/OM4/OM5. Sono soddisfacenti rispetto alla specificazione di QSFP MSAandwith IEEE 802.3cd 200GBASE-SR4. Le funzioni di sistemi diagnostici di Digital sono availableviatheI2Cinterface come specificate da CMIS V4.0.
Il ricetrasmettitore ottico di Springtek 200G QSFP56 è RoHS 2,0 compiacente e senza piombo per Directive2011/65/EU.
Caratteristiche
Applicazioni
Valutazioni massime assolute
Deve essere notato che l'operazione al di sopra di tutte le diverse valutazioni massime assolute potrebbe danneggiare permanente questo modulo.
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| Temperatura di stoccaggio | ST | -20 | - | 85 | ℃ |
| Umidità relativa | RH | 0 | - | 85 | % |
| Rivesta la temperatura di funzionamento | TCase | 0 | - | 70 | ℃ |
| Tensione di rifornimento | VCC | -0,5 | - | 3,6 | V |
Condizioni di gestione raccomandate
La condizioni di funzionamento raccomandata specifica i parametri per cui le caratteristiche elettriche ed ottiche tengono salvo indicazione contraria.
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| Tensione di alimentazione elettrica | VCC | 3,135 | 3,300 | 3,465 | V |
| Temperatura di caso di funzionamento | TC | 0 | 25 | 70 | °C |
Trasmettitore
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| Segnalazione della velocità per vicolo | PRBS31Q@26.5625Gbd PAM4 | Gb/s | |||
| Lunghezza d'onda concentrare | C | 840 | 850 | 860 | nanometro |
| Impedenza dell'ingresso differenziale | Zin | 90 | 100 | 110 | Ohm |
| Tensione dell'ingresso differenziale | Vin | -- | 900 | - | mVp-p |
| Disadattamento differenziale di termine | - | - | - | 10 | % |
| Tensione di modo comune di CC | - | -350 | - | 2850 | sistemi MV |
Ricevitore
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| Segnalazione della velocità per vicolo | PRBS31Q@26.5625Gbd PAM4 | Gb/s | |||
| Lunghezza d'onda concentrare | lC | 840 | 850 | 860 | nanometro |
| Disadattamento differenziale di termine | - | - | - | 10 | % |
| Impedenza dell'uscita differenziale | Zout | 90 | 100 | 110 | Ohm |
| Tensione in uscita differenziale | Vout | - | - | 900 | mVp-p |
| Tensione di modo comune di CC | - | -350 | 2850 | sistemi MV | |
| Velocità di trasmissione di errore | BER | - | - | 2.4E-4 | PRBS31Q@26.5625Gbd PAM4 |
