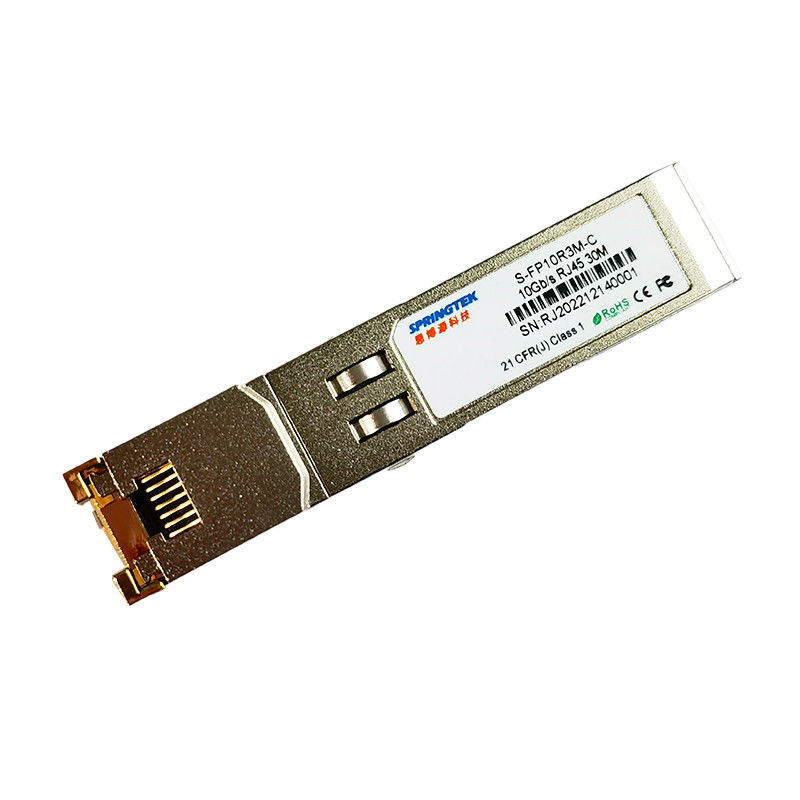

10GBASE-T ramano il modulo ottico del ricetrasmettitore di 30m SFP

10GBASE-T ramano il modulo ottico del ricetrasmettitore di 30m SFP

Luogo di origine:

Wuhan Cina

Marca:

Springtek

Certificazione:

ISO9001 RoHS FCC CE

Numero di modello:

S-FP10R3M-C

Contattici
Chiedi un preventivo
Dettagli del prodotto
Tasso di dati:
SFP-10G-T 10Gb/s
Lunghezza d'onda:
10Gb/s
Compatibilità::
Cisco, ginepro, HP, Arista, Alcatel, Avaya, Nokia, ecc.
Distanza:
30m
Tipo della fibra:
cavo del gatto 6a
Temperatura:
°C 0~70
Garanzia:
3 anni
Termini di trasporto & di pagamento
Quantità di ordine minimo
1pc
Prezzo
Get Latest Price
Imballaggi particolari
Singolo pacchetto o 10pcs/pallet o 20pcs/pallet
Tempi di consegna
giorni 3~5working
Termini di pagamento
T/T
Capacità di alimentazione
150-300k al mese
Descrizione di prodotto

Modulo ottico del ricetrasmettitore del rame 30m SFP del ginepro 10GBASE-T

S-FP10R3M-C 221109.pdf



Informazioni di ordinazione

Numero del pezzo Descrizione di prodotto
S-FP10R3M-C SFP, 10Gb/s, di rame, RJ45, 30M, 0ºC~+70ºC



Descrizione

I ricetrasmettitori Pluggable di più di Springtek SFP-10 G-T Copper Small Form (SFP+) è rendimento elevato, l'alta affidabilità, modulo redditizio soddisfacente rispetto a 10 Gigabit Ethernet e norme di 10G BASE-T come specificato in IEEE 802. 3-2015 ed in IEEE 802.3an, che 10Gbps sostenente dato ordine fino a 30 metri raggiungere sopra il cavo a coppia attorcigliata schermato di categoria 6A. Il modulo sostiene le programmazioni dei dati piene duplex 10Gbps con 16 segnali livellati di modulazione di ampiezza di impulso (PAM). Il modulo fornisce informazioni di serie standard di identificazione compiacenti SFP+ MSA, che può essere raggiunto con l'indirizzo di A0h tramite bus seriale 2wire. IC fisico può anche essere raggiunto tramite bus seriale 2wire all'indirizzo ACh.



Caratteristiche

  • Collegamenti fino a 30m di sostegni facendo uso del cavo del gatto 6A
  • SFF-8431 e SFF-8432 MSA Complant

  • IEEE 802.3az e 802.3an compiacenti

  • IEEE 802.3bz per 5G&2.5G BASE-T

  • orma Caldo-pluggable di SFP

  • TX disattivano e la funzione di RX Los

  • Recinzione completamente metallica per EMI Emissions bassa

  • singola alimentazione elettrica di +3.3V

  • Basso consumo energetico (2.5W max @ 30m)

  • Assemblea compatta del connettore RJ-45

  • Access allo strato fisico IC tramite bus seriale a due fili

  • XFI/5GBASE-R/2500BASE-X/SGMII, Automatico-negoziato di SGMII sopra

  • Automatico-negozia con l'altro 10GBase-T PHYs

  • Supporti 100/1000Base-T facendo uso del cavo del gatto 5e o migliore

  • Incrocio di MDI/MDIX

  • Modi multipli di "loopback" per le prove ed effettuare un analisi guasti

  • Monitoraggio incorporato del cavo e sistema diagnostico di collegamento

  • Supporto di cavo Unshielded e schermato

  • Gamma di temperature di funzionamento di caso di 0°C a +70°C

  • RoHS compiacente (senza piombo)



Applicazioni

  • Ethernet 10Gigabit sopra il cavo del gatto 6A/7
  • Ethernet 5Gigabit sopra il cavo del gatto 6A/7
  • Ethernet 2.5Gigabit sopra il cavo del gatto 6A/7
  • Ethernet 1.25Gigabit sopra il cavo del gatto 5e



Specificazione ambientale

Parametro Simbolo Min Tipo Massimo Unità
Temperatura di funzionamento TC 0   +70
Temperatura di stoccaggio   -40   +85



Interfaccia di corrente elettrica

Parametro symblo Min Tipo Massimo Unità

Note/circostanze

Rifornimento corrente È   500 757 mA il potere massimo 2.5W sopra gamma completa di vlitage e di nota di cautela di temperature.see ha soffiato
Tensione in ingresso Vcc 3,13 3,3 3,47 V Fornito di rimandi a terra
Tensione massima Vmax     3,6 V


Basso-speedsignals, electroniccharacteristics

Parametro Simbolo Min Massimo Unità Note/circostanze
MINIMO dell'uscita di SFP Volume 0 0,5 V 4.7k a 10k tirano su a host_Vcc, misurato sul lato ospite del connettore
LIVELLO dell'uscita di SFP VOH host_Vcc-0.5 host_Vcc+0.3 V 4.7k a 10k tirano su a host_Vcc, misurato sul lato ospite del connettore
SFP ha introdotto IN BASSO VIL 0 0,8 V 4.7k a 10k tirano su a Vcc, misurato sul lato di SFP del connettore
LIVELLO dell'input di SFP VIH 2

Vcc+

0,3

V 4.7k a 10k tirano su a Vcc, misurato sul lato di SFP del connettore


Interfaccia elettrica ad alta velocità, trasmissione linea-SFP

Parametro Simbolo Min Tipo Massimo Unità Note/circostanze
Linea frequenza FL   800   Megahertz la codifica 5-level, per IEEE 802,3
Impedenza dell'uscita di Tx Zout, Tx   100   Ohm Differenziale, per tutte le frequenze fra 1MHz e 125MHz
Impedenza di Rx Inout Zin, Rx   100   Ohm Differenziale, per tutte le frequenze fra 1MHz e 125MHz



Interfaccia elettrica ad alta velocità, ospite-SFP

Parametro Simbolo Min Tipo Massimo Unità Note/circostanze
Singola oscillazione conclusa dell'immissione dei dati Vinsing 500 800 1100 sistemi MV Differenziale
Singola oscillazione conclusa del emissione dei dati Voutsing 500 800 1100 sistemi MV Differenziale
Tempo di aumento/caduta TR, Tf 20   47 psec 20%~80%
Impedenza dell'input di Tx Zin   100   ohm Differenziale
Impedenza dell'input di Tx Zout   100   ohm Differenziale



Specifiche generali

Parametro Simbolo Min Tipo Massimo Unità Note/circostanze
Tasso della data BR 1   10 Gb/s Vedi le note da 2 a 4 sotto IEEE 802,3 compatibile.
Lunghezza di cavo L     30 m.
Note
La tolleranza dell'orologio è +/- di 50 PPM.
