Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-SB1G45LA2-CD

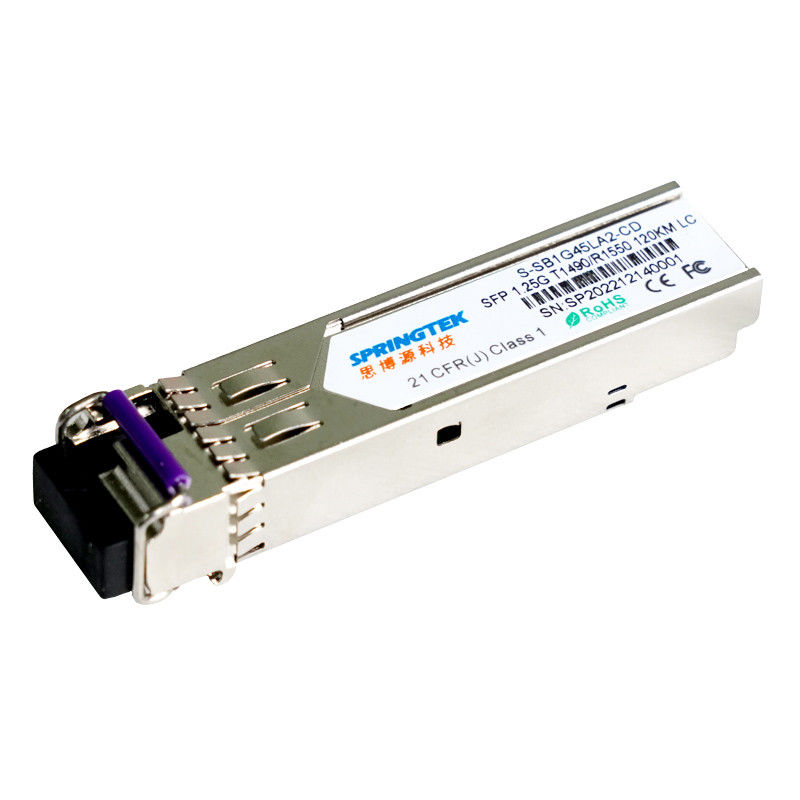

modulo otticodel ricetrasmettitore di 1.25G T1490 /R1550nm 120chilometro BIDI SFP
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-SB1G45LA2-CD | BIDI SFP, 1.25Gbps, Tx1490/Rx1550nm, MP, 120km, 0ºC~+70ºC, con DDM |
| S-SB1G45LA2-ID | BIDI SFP, 1.25Gbps, Tx1490/Rx1550nm, MP, 120km, -40ºC~+85ºC, con DDM |
Descrizione
I ricetrasmettitori di Springtek BIDI SFP sono rendimento elevato, modulo redditizio che sostiene la distanza di trasmissione di 120km e di 1.25Gbps con SMF (9/125μm).
Il ricetrasmettitore consiste di due sezioni: un trasmettitore del laser di 1490nm LD, un fotodiodo di PIN integrato con un amplificatore di trans-impedenza (TIA). Il ricetrasmettitore di Springtek BIDI SFP soddisfa la classe io requisiti di sicurezza dei laser.
Il ricetrasmettitore è compatibile con accordo di Multi-fonte di SFP (MSA) e SFF-8472. Per ulteriori informazioni, riferisca prego a SFP MSA.
Caratteristiche
Compatibile con SONET OC-24
Temperatura di caso di funzionamento:
Annuncio pubblicitario: 0 a +70°C
Industriale: - 40 a +85°C
Applicazioni
Applicazioni commutate della superficie posteriore
Interfaccia server/del router
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | VCC | -0,5 | - | 4 | V |
| Gamma di temperature di stoccaggio | ST | -40 | - | 85 | °C |
| Umidità relativa - stoccaggio | RHS | 0 | - | 95 | % |
| Umidità relativa - funzionando | RHO | 0 | - | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tensione di alimentazione elettrica | Vcc | 3,14 | 3,3 | 3,47 | V |
| Rifornimento corrente | Icc | - | - | 300 | mA |
| Tasso di dati | BR | - | 1,25 | - | GBP |
Caratteristiche elettriche
| Caratteristiche elettriche del trasmettitore | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | |
| Oscillazione di tensione dell'ingresso differenziale | VIN | 400 | - | 2000 | sistemi MV | |
| Ingresso differenziale Impendence di Tx | ZIN | - | 100 | - | Ω | |
| Il trasmettitore disattiva la tensione | VDIS | 2,0 | - | VCC +0,3 | V | |
| Il trasmettitore permette alla tensione | VEN | 0 | - | 0,8 | V | |
| Livello di logica di TFAULT | VTFH | 2,4 | - | VCC | V | |
| Minimo di logica di TFAULT | VTFL | V | - | V +0,4 | V | |
| Caratteristiche elettriche del ricevitore | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | |
| Oscillazione differenziale di tensione in uscita | VOUT | 400 | - | 1000 | sistemi MV | |
| Il differenziale di Rx ha prodotto Impendence | ZOUT | - | 100 | - | Ω | |
| Il LOS asserisce la tensione | VLOSA | 2,4 | - | VCC | V | |
| Il LOS De-asserisce la tensione | VLOSD | V | - | V +0,4 | V | |
Caratteristiche ottiche
| Caratteristiche del trasmettitore | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note |
| Tipo del laser | LD | |||||
| Tasso di dati | - | - | 1,25 | - | Gb/s | |
| Lunghezza d'onda concentrare | λ | 1470 | 1490 | 1510 | nanometro | |
| Width@-20dB spettrale | Δλ | - | - | 1 | nanometro | |
| Potere medio del lancio FUORI del trasmettitore | POFF | - | - | -40 | dBm | |
| Potere ottico del lancio | Pesce gatto | 0 | - | 5 | dBm | 1 |
| Rapporto di estinzione | ER | 9 | - | - | dB | |
| Diagramma dell'occhio | Aderisce alle maschere di occhio di IEEE802.3z una volta filtrato | |||||
| Caratteristiche del ricevitore | ||||||
| Tipo del ricevitore | PIN | |||||
| Tasso di dati | - | - | 1,25 | - | Gb/s | |
| Lunghezza d'onda centrale di funzionamento | λ | 1500 | 1550 | 1580 | nanometro | |
| Sensibilità del ricevitore | Sen | - | - | -30 | dBm | 2 |
| Sovraccarico del ricevitore | PSAT | -3 | - | - | dBm | |
| Il LOS asserisce | LOSA | -45 | - | - | dBm | |
| Il LOS De-asserisce | LOSD | - | - | -30 | dBm | |
| Isteresi di LOS | LOSH | 0,5 | 3 | 5 | dB | |
| Note | ||||||
|
1. Le figure di potere medio sono soltanto informative, per IEEE802.3z 2. Misurato con 27 - 1 PRBS@1.25Gbps, BER-12<10> |
||||||
