Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-SP1GR01-C

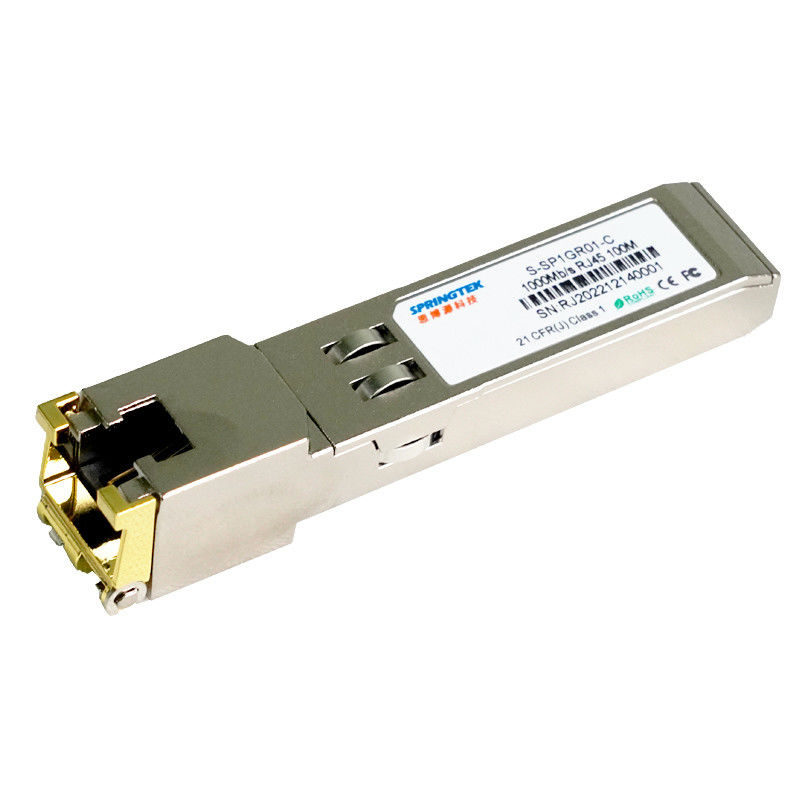

1000 modulo ottico del ricetrasmettitore delrame 100 m. SFP diBASE-T
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-SP1GR01-C | SFP, 1000Mb/s, di rame, RJ45 100M, 0ºC~+70ºC |
Descrizione
I ricetrasmettitori del rame di Springtek 1000BASE-T SFP è rendimento elevato, modulo redditizio soddisfacente rispetto a Gigabit Ethernet e norme 1000BASE-T come specificato in IEEE 802. 3-2002 ed in IEEE 802.3ab, che 1000Mbps sostenente dato ordine fino a 100 metri raggiungere sopra il cavo a coppia attorcigliata unshielded di categoria 5 (BER <10-12>
Caratteristiche
TX disattivano e RX Los/senza funzione di Los
Recinzione completamente metallica per EMI bassa
alimentazione elettrica di CC di +3.3V singola
Dissipazione di potere basso (W 1,05 tipico)
Access allo strato fisico IC tramite bus seriale a due fili
Un esercizio di 1000 BASE-T nei sistemi host con l'interfaccia di SERDES
Gamma di temperature di funzionamento di caso di 0°C a +70°C
RoHS compiacente (senza piombo)
Applicazioni
Specificazione ambientale
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Temperatura di funzionamento | TC | 0 | +70 |
℃ |
|
| Temperatura di stoccaggio | -40 | +85 | ℃ |
interfaccia di corrente elettrica di +3.3V
| Parametro | symblo | Min | Tipo | Massimo | Unità | Note/circostanze |
| Rifornimento corrente | È | 500 | 757 | mA | il potere massimo 2.5W sopra gamma completa di vlitage e di nota di cautela di temperature.see ha soffiato | |
| Tensione in ingresso | Vcc | 3,13 | 3,3 | 3,47 | V | Fornito di rimandi a terra |
| Tensione massima | Vmax | 3,6 | V |
Basso-speedsignals, electroniccharacteristics
| Parametro | Simbolo | Min | Massimo | Unità | Note/circostanze |
| MINIMO dell'uscita di SFP | Volume | 0 | 0,5 | V | 4.7k a 10k tirano su a host_Vcc, misurato sul lato ospite del connettore |
| LIVELLO dell'uscita di SFP | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k a 10k tirano su a host_Vcc, misurato sul lato ospite del connettore |
| SFP ha introdotto IN BASSO | VIL | 0 | 0,8 | V | 4.7k a 10k tirano su a Vcc, misurato sul lato di SFP del connettore |
| LIVELLO dell'input di SFP | VIH | 2 |
Vcc+ 0,3 |
V | 4.7k a 10k tirano su a Vcc, misurato sul lato di SFP del connettore |
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note/circostanze |
| Linea frequenza | FL | 125 | Megahertz | la codifica 5-level, per IEEE 802,3 | ||
| Impedenza dell'uscita di Tx | Zout, Tx | 100 | Ohm | Differenziale, per tutte le frequenze fra 1MHz e 125MHz | ||
| Impedenza di Rx Inout | Zin, Rx | 100 | Ohm | Differenziale, per tutte le frequenze fra 1MHz e 125MHz |
Interfaccia elettrica ad alta velocità, ospite-SFP
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note/circostanze |
| Singola oscillazione conclusa dell'immissione dei dati | Vinsing | 250 | 1200 | mA | Singolo concluso | |
| Singola oscillazione conclusa del emissione dei dati | Voutsing | 350 | 800 | mA | Singolo concluso | |
| Tempo di aumento/caduta | Zin, Rx | 175 | psec | 20%~80% | ||
| Impedenza dell'input di Tx | Zin | 50 | Ohm | Singolo concluso | ||
| Impedenza dell'input di Tx | Zout | 50 | Ohm | Singolo concluso |
Specifiche generali
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note/circostanze |
| Tasso di dati | BR | 10 | 1000 | Mb/sec | IEEE802.3compatible | |
| Note | ||||||
| la tolleranza 1.Clock è +/- di 50 PPM. | ||||||
