Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-SP1MR01-C

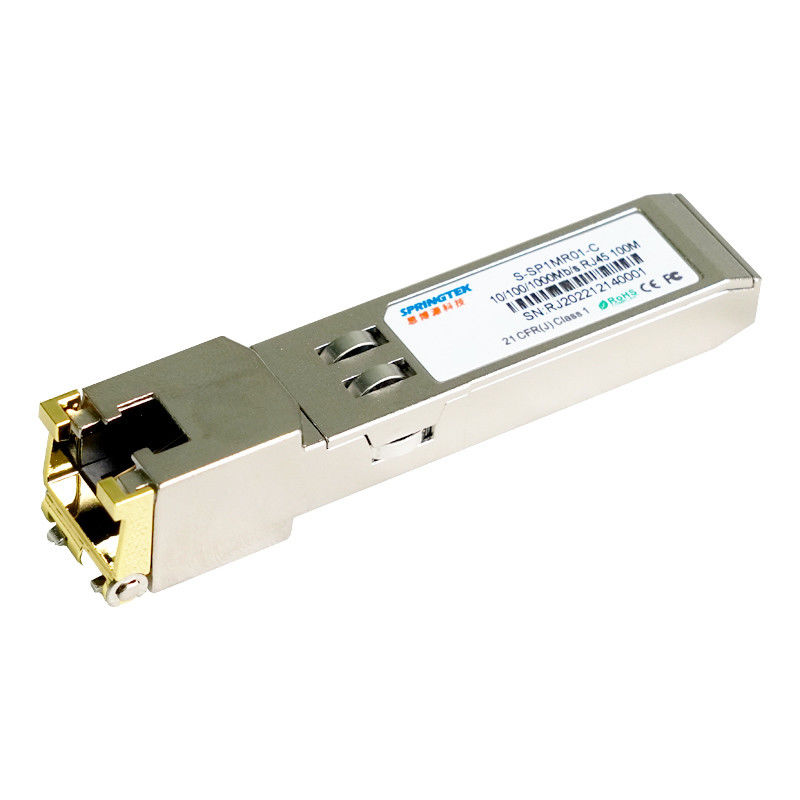

10/100/1000BASE-T modulo ottico del ricetrasmettitore delrame 100 m. SFP
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-SP1MR01-C | SFP, 10/100/1000Mb/s, di rame, RJ45 100M, 0ºC~+70ºC |
Descrizione
Il ricetrasmettitore di SFP del rame di Springtek GLC-T 10/100/1000BASE-T è rendimento elevato, modulo redditizio soddisfacente rispetto a Gigabit Ethernet e norme 10/100/1000BASE-T come specificato in IEEE 802. 3-2002 ed in IEEE 802.3ab, che sostenendo 100 metri per raggiungere sopra il cavo a coppia attorcigliata unshielded di categoria 5.
Il GLC-T10/100/1000 sostiene le programmazioni dei dati piene duplex con 5 segnali livellati di modulazione di ampiezza di impulso (PAM). Tutte e quattro le paia nel cavo sono usate con il tasso di simbolo a 250Mbps su ogni paio.
Il GLC-T10/100/1000 fornisce informazioni di serie standard di identificazione compiacenti SFP MSA, che può essere raggiunto con l'indirizzo di A0h via il protocollo di serie a due fili di CMOS EEPROM. IC fisico può anche essere raggiunto tramite bus seriale a due fili all'indirizzo ACh.
Caratteristiche
Recinzione completamente metallica per EMI bassa
Dissipazione di potere basso
Informazioni di prodotto dettagliate in EEPROM
singola alimentazione elettrica di +3.3V
Access allo strato fisico IC tramite bus seriale a due fili
10/100/1000 di esercizio di BASE-T nei sistemi host con l'interfaccia di SGMII
Soddisfacente rispetto a SFP MSA
Soddisfacente rispetto a IEEE Std 802.3TM-2002
Soddisfacente rispetto alla parte 15, classe B del FCC 47 CFR
Gamma di temperature di funzionamento di caso di 0°C a +70°C
RoHS compiacente (senza piombo)
Applicazioni
Commutatore/router da commutare/collegamento del router
L'ingresso/uscita ad alta velocità per l'archivio divide
Specificazione ambientale
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Temperatura di funzionamento | Cima | -0 | 85 | °C | |
| Temperatura di stoccaggio | Tsto | -40 | 100 | °C |
Interfaccia di corrente elettrica
| Parametro | symblo | Min | Tipo | Massimo | Unità | Note/circostanze |
| Rifornimento corrente | È | 320 | 375 | mA | potere massimo 1.2W sopra gamma completa di tensione e di temperatura. Vedi per avvertire la nota qui sotto | |
| Tensione in ingresso | Vcc | 3,13 | 3,3 | 3,47 | V | Fornito di rimandi a terra |
| Punta di corrente | Isurge | 30 | mA | Spina calda sopra la corrente dello stato di stabilità. Vedi per avvertire la nota | ||
| Cautela: Il consumo di energia e la punta di corrente sono superiori ai valori specificati in SFP MSA | ||||||
Basso-speedsignals
| Parametro | Simbolo | Min | Massimo | Unità | Note/circostanze |
| MINIMO dell'uscita di SFP | Volume | 0 | 0,5 | V | 4.7k a 10k tirano su a host_Vcc. |
| LIVELLO dell'uscita di SFP | VOH | host_Vcc -0,5 | host_Vcc + 0,3 | V | 4.7k a 10k tirano su a host_Vcc. |
| SFP ha introdotto IN BASSO | VIL | 0 | 0,8 | V | 4.7k a 10k tirano su a Vcc. |
| LIVELLO dell'input di SFP | 2 | Vcc + 0,3 V | V | 4.7k a 10k tirano su a Vcc. |
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note/circostanze |
| Linea frequenza | Florida | 125 | Megahertz | la codifica 5-level, per IEEE 802,3 | ||
| Impedenza dell'uscita di Tx | Zout, TX | 100 | Ohm | Differenziale | ||
| Impedenza dell'input di Rx | Zin, RX | 100 | Ohm | Differenziale |
Interfaccia elettrica ad alta velocità, ospite-SFP
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note/circostanze |
| Singola oscillazione conclusa dell'immissione dei dati | Vinsing | 250 | 1200 | mA | Singolo concluso | |
| Singola oscillazione conclusa del emissione dei dati | Voutsing | 350 | 100 | 800 | mA | Singolo concluso |
| Tempo di aumento/caduta | Zin, Rx | 175 | psec | 20%~80% | ||
| Impedenza dell'input di Tx | Zin | 50 | Ohm | Singolo concluso | ||
| Impedenza dell'input di Tx | Zout | 50 | Ohm | Singolo concluso |
Specifiche generali
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note/circostanze |
| Tasso di dati | BR | 10 | 1.000 | Mb/s | IEEE 802,3 compatibile. | |
| Lunghezza di cavo | L | 100 | m. | Categoria 5 UTP. BER <10-12> | ||
| Note: | ||||||
|
1. La tolleranza dell'orologio è +/- di 50 PPM 2. Per difetto, il GLC-T10/100/1000 è un dispositivo pieno duplex nel modo matrice preferito 3. La rilevazione automatica dell'incrocio è permessa a. Il cavo esterno dell'incrocio non è richiesto 4. 10/100/1000 di esercizio di BASE-T richiede il sistema host di avere un'interfaccia di SGMII 5. senza gli orologi, con un SERDES che non sostiene SGMII, il modulo funzionerà a 1000BASE-T soltanto. |
||||||
