Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-SD1GDWLA0-CD

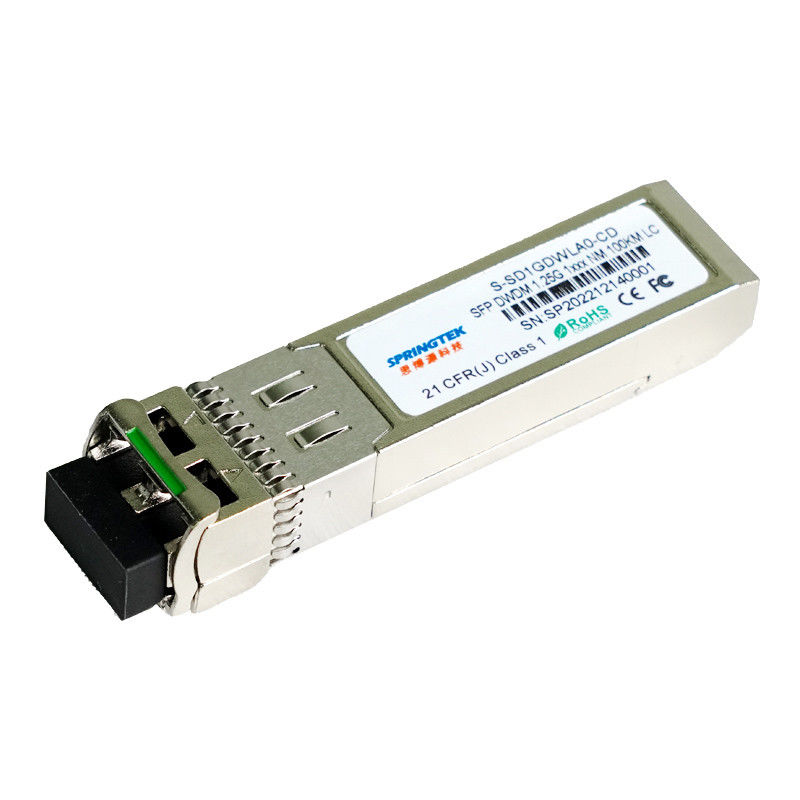

broccato 1.25Gbps/Cisco compatibile/modulo ottico ricetrasmettitore del ginepro DWDM C17~C61 100km SFP
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-SD1GDWLA0-CD-xx | SFP, DWDM 1.25Gbps, 1510nm~1610nm, MP, LC, 100km, 0ºC~+70ºC, con DDM |
| XX=17~61 (C-banda) di Manica del ITU 62~16 (L-banda di Manica del ITU) | |
Descrizione
Il ricetrasmettitore di Springtek DWDM SFP esibisce la stabilità eccellente di lunghezza d'onda, sostenente l'operazione ad un canale di 100 gigahertz, modulo redditizio. È progettato per l'SADH di DWDM SONET/, Gigabit Ethernet e le applicazioni di Manica della fibra.
Il ricetrasmettitore consiste di due sezioni: La sezione del trasmettitore incorpora un laser colded di DFB. E la sezione del ricevitore consiste di un fotodiodo di APD integrato con i moduli di TIA.Springtek DWDM SFP per soddisfare la classe io requisiti di sicurezza dei laser.
Il ricetrasmettitore di DWDM SFP fornisce un'interfaccia di controllo migliorata, che permette l'accesso in tempo reale ai parametri di esercizio del dispositivo quale la temperatura del ricetrasmettitore, corrente di polarizzazione del laser, potere ottico trasmesso, ha ricevuto la tensione ottica di rifornimento del ricetrasmettitore e di potere, la temperatura del laser e la corrente TECNICA.
Caratteristiche
operazione 1.25Gbps
Adatto ad uso nei sistemi di gioco di canale 100GHz DWDM
Rivelatore fotoelettrico di DWDM DFB e di APD per la trasmissione di 100km
Soddisfacente rispetto a DWDM SFP MSA con il recipiente duplex di LC
Monitoraggio diagnostico di Digital
Partenza a freddo sulla conformità di lunghezza d'onda
Temperatura di caso di funzionamento: 0 a +70°C
RoHS compiacente (senza piombo)
Applicazioni
Ethernet IEEE 802.3ae
Manica della fibra
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,3 | 4 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Umidità relativa - stoccaggio | RHS | 0 | 95 | % | |
| Umidità relativa - funzionando | RHO | 0 | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | -5 | - | 70 | °C |
| Tensione di alimentazione elettrica | Vcc | 3,14 | 3,3 | 3,47 | V |
| Rifornimento corrente | Icc | - | - | 380 | mA |
Specifiche del trasmettitore – ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| Dati Rate Multirate | Mra | 155 | 1250 | 2667 | Mbps |
| Lunghezza d'onda concentrare (solenoidi)△ | lc | lc -25 | lc | lc +25 | pm |
| Lunghezza d'onda concentrare (EOL)▲ | lc | lc -100 | lc | lc+100 | pm |
| Ottico trasmetta il potere | Po | 0 | - | 5 | dBm |
| Rapporto laterale di soppressione di modo | SMSR | 30 | - | - | dB |
| Ottico trasmetta il potere (disabile) | PTX_DISABLE | - | - | -40 | dBm |
| Rapporto di estinzione | ER | 8,2 | - | dB | |
| Gioco di Manica | ∆f | - | 100 | - | Gigahertz |
| Generazione del nervosismo | TJP-P | - | - | 70 | mUI |
| Larghezza spettrale (- 20dB) | Dl20 | - | 0,1 | 0,3 | nanometro |
| Maschera di occhio | Soddisfacente con il centro GR-253-CORE & ITU G.957 di Bell per SONET/SDH e rispetto a IEEE 802.3ae per il Manica della fibra e di Ethernet | ||||
Specifiche del trasmettitore – elettriche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| Tensione di rifornimento | VccTX | 3,13 | 3,3 | 3,47 | V |
| PECL/CML ha introdotto | VtxDIFF | 500 | - | 1600 | sistemi MV |
| Aumento introdotto/caduta | TR/TF | - | - | 160 | ps |
| Errore dell'TX-errore | Vf | 2 | - | Vcc | V |
| Normale dell'TX-errore | Vn | V | - | Vee+0.5 | V |
| TX_DISABLE (ha asserito) | VDH | 2 | - | Vcc | V |
| TX_DISABLE (negato) | VDL | V | - | Vee+0.8 | V |
Specifiche del ricevitore di APD – ottiche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| Sensibilità del ricevitore (OC24) | Rsens-1 | - | -32 | -28 | dBm |
| Sensibilità del ricevitore (OSNR = 20dB) | Rsens-2 | - | - | -30 | dBm |
| Alimentazione in ingresso entrata massima | RX-sovraccarico | - | - | -7 | dBm |
| Lunghezza d'onda di funzionamento introdotta | λ | 1528 | - | 1564 | nanometro |
| Riflettanza | Rrx | - | - | -27 | dB |
| Perdita di segnale asserita | -40 | - | - | dBm | |
| Il LOS De-ha asserito | - | - | -33 | dBm | |
| Isteresi di LOS | 0,5 | - | - | dB |
Specifiche del ricevitore di APD – elettriche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| Tensione di rifornimento | VccRX | 3,13 | 3,3 | 3,47 | V |
| Oscillazione dell'uscita differenziale | Vout pp | 370 | - | 2000 | sistemi MV |
| Tempo di aumento/caduta | TR/Tf | - | - | 175 | ps |
| Perdita di segnale – asserito | VOH | 2 | - | Vcc | V |
| Perdita di segnale – negato | Volume | V | - | Vee+0.5 | V |
Sincronizzazioni a bassa velocità del segnale elettrico
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| TX disattivano per negare il tempo | tonnellata | - | - | 20 | spettrografia di massa |
| TX disattivano per asserire il tempo | t-off | - | - | 20 | spettrografia di massa |
| Tempo di inizializzare, compreso la risistemazione di TX_FAULT | t_init | - | - | 300 | spettrografia di massa |
| Tempo di partenza | t_startup | - | - | 90 | s |
| TX_FAULT/INT asseriscono il tempo | t_fault | - | - | 50 | spettrografia di massa |
| TX_DISABLE da risistemare | t_reset | 10 | - | - | spettrografia di massa |
| Il LOS asserisce il tempo | t_los_on | - | - | 100 | noi |
| Il LOS nega il tempo | t_los_off | - | - | 100 | noi |
| Frequenza di clock di serie di identificazione | f_serial_clock | - | - | 100 | chilociclo |
