Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-SC2GCWL80-CD-XX

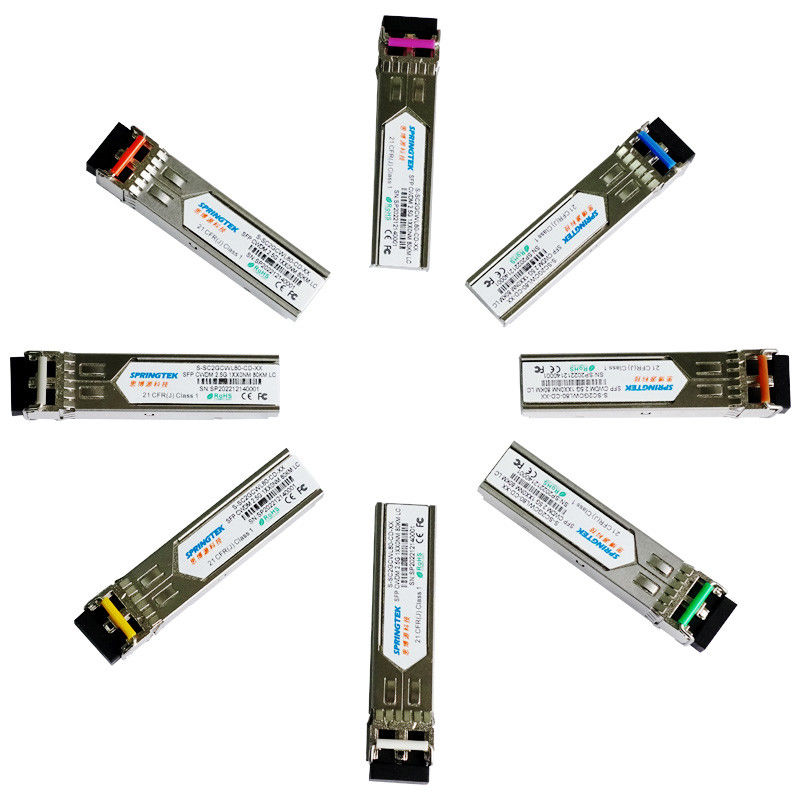

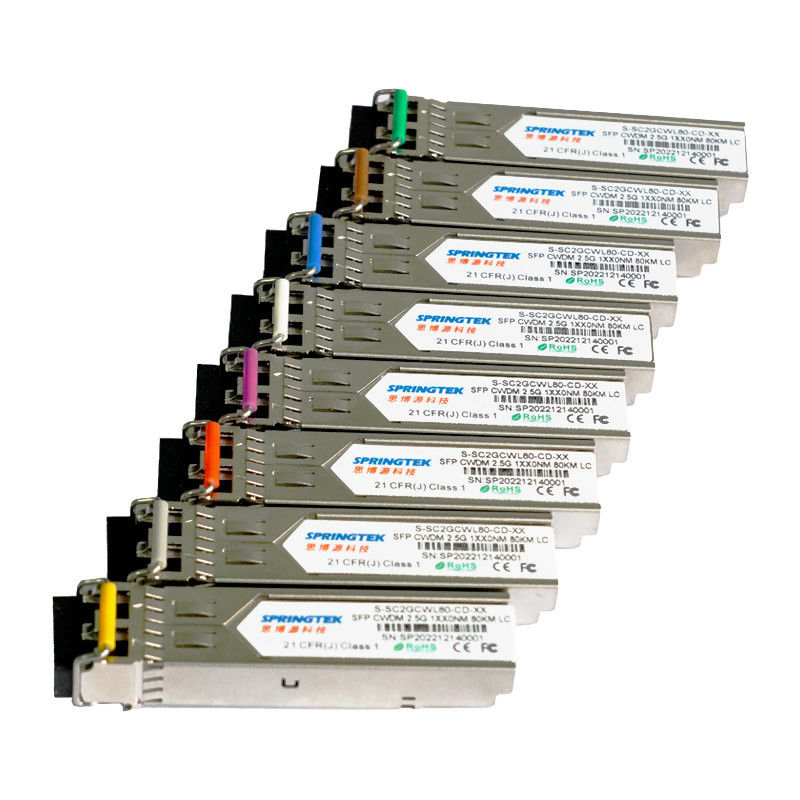

2,5 modulo ottico del ricetrasmettitoredei GBP CWDM 80chilometroSFP
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto |
| S-SC2GCWL80-CD-xx | SFP, 2.5Gbps, CWDM1270nm~1610nm, MP, 80km, 0ºC~+70ºC, con DDM |
| S-SC2GCWL80-ID-xx | SFP, 2.5Gbps, CWDM1270nm~1610nm, MP, 80km, -40ºC~+85ºC, con DDM |
Descrizione
I ricetrasmettitori di Springtek CWDM SFP sono rendimento elevato, moduli redditizi che sostengono la distanza di trasmissione di 80km e di 2.5Gbps con SMF.
Il ricetrasmettitore consiste di tre sezioni: un trasmettitore di CWDM LD, un hotodiode di APD integrato con un preamplificatore di trans-impedenza (TIA). Moduli di Springtek CWDM SFP soddisfare classe io requisiti di sicurezza dei laser.
I ricetrasmettitori sono compatibili con accordo di Multi-fonte di SFP (MSA) e SFF-8472. Per ulteriori informazioni, riferisca prego a SFP MSA.
Caratteristiche
operazione 2.5Gbps
singola alimentazione elettrica di +3.3V
Ad alto rendimento e redditizio
Rivelatore fotoelettrico di CWDM LD e di APD per la trasmissione di 80km
Soddisfacente rispetto a SFP MSAand SFF-8472 con il recipiente duplex di LC
Monitoraggio diagnostico di Digital
Compatibile con SONET OC-48
Temperatura di caso di funzionamento: 0 a +70°C -40 a +85°C
RoHS compiacente (senza piombo)
Applicazioni
Manica della fibra 2X
Manica della fibra di gigabit
Commutatore per commutare interfaccia
Applicazioni commutate della superficie posteriore
Interfaccia server/del router
Altri sistemi di trasmissione ottici
Valutazioni massime assolute
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | -0,5 | 4 | V | |
| Gamma di temperature di stoccaggio | St | -40 | 85 | °C | |
| Umidità relativa - stoccaggio | RHS | 0 | 95 | % | |
| Umidità relativa - funzionando | RHO | 0 | 85 | % |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipo | Massimo | Unità |
| Rivesta la gamma di temperatura di funzionamento | TC | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Tensione di alimentazione elettrica | Vcc | 3,14 | 3,3 | 3,47 | V |
| Rifornimento corrente | Icc | - | - | 300 | mA |
| Tasso di dati | BR | - | 2,5 | - | GBP |
Caratteristiche elettriche
| Caratteristiche elettriche del trasmettitore | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | |
| Oscillazione di tensione dell'ingresso differenziale | VIN | 400 | - | 2000 | sistemi MV | |
| Ingresso differenziale Impendence di Tx | ZIN | - | 100 | - | Ω | |
| Il trasmettitore disattiva la tensione | VDIS | 2,0 | - | VCC +0,3 | V | |
| Il trasmettitore permette alla tensione | VEN | 0 | - | 0,8 | V | |
| Livello di logica di TFAULT | VTFH | 2,4 | - | VCC | V | |
| Minimo di logica di TFAULT | VTFL | V | - | V +0,4 | V | |
| Caratteristiche elettriche del ricevitore | ||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | |
| Oscillazione differenziale di tensione in uscita | VOUT | 400 | - | 1000 | sistemi MV | |
| Il differenziale di Rx ha prodotto Impendence | ZOUT | - | 100 | - | Ω | |
| Il LOS asserisce la tensione | VLOSA | 2,4 | - | VCC | V | |
| Il LOS De-asserisce la tensione | VLOSD | V | - | V +0,4 | V | |
Caratteristiche ottiche ed elettriche
| Caratteristiche del trasmettitore | ||||||||
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note | ||
| Tipo del laser | CWDM-LD | |||||||
| Tasso di dati | - | - | 2,5 | - | Gb/s | |||
| Lunghezza d'onda concentrare | λ | λc – 6,5 | λc | λc +6,5 | nanometro | 1 | ||
| Width@-20dB spettrale | Δλ | - | - | 1 | nanometro | |||
| Potere medio del lancio FUORI del trasmettitore | POFF | - | - | -40 | dBm | |||
| Potere ottico del lancio | Pesce gatto | 0 | - | 5 | dBm | 2 | ||
| Rapporto di estinzione | ER | 9 | - | - | dB | |||
| Caratteristiche del ricevitore | ||||||||
| Tipo del ricevitore | APD | |||||||
| Tasso di dati | - | - | 2,5 | - | Gb/s | |||
| Lunghezza d'onda centrale di funzionamento | λ | 1260 | - | 1610 | nanometro | |||
| Sensibilità del ricevitore (OMA) | Sen | - | - | -28 | dBm | 3 | ||
| Sovraccarico del ricevitore | PSAT | -7 | - | - | dBm | |||
| Il LOS asserisce | LOSA | -35 | - | - | dBm | |||
| Il LOS De-asserisce | LOSD | - | - | -28 | dBm | |||
| Isteresi di LOS | LOSH | 0,5 | 3 | 5 | dB | |||
| Note | ||||||||
|
1.λc=1270nm, 1290nm, 1310nm, 1330nm, 1350nm, 1370nm, 1390nm, 1410nm, 1430nm, 1450nm, 1470nm, 1490nm, 1510nm, 1530nm, 1550nm, 1570nm, 1590nm, 1610nm, 2. Il potere ottico è lanciato in SMF. 3. Misurato con 223 - 1 PRBS@2.5Gbps, BER-12<10> |
||||||||
Specifiche generali
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Note |
| Velocità di trasmissione | BR | - | 2,5 | - | Gb/s | |
| Rapporto di errore nella trasmissione del bit | BER | - | - | 10-12 |
