Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-Q440A003-C
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto | Spec. della fibra. |

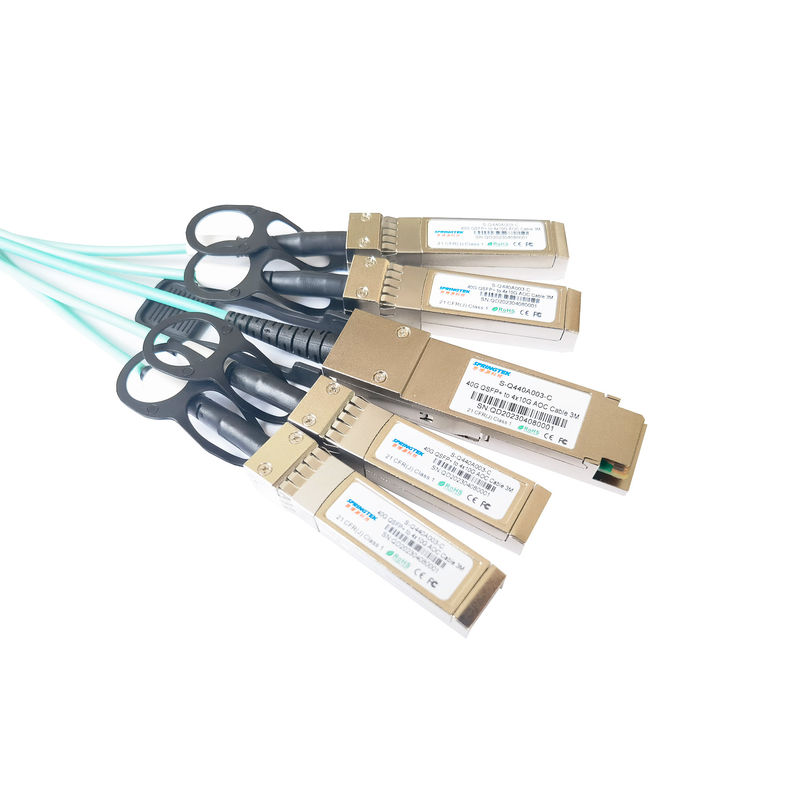

| S-Q440A003-C | 40G QSFP+ al cavo 3M di 4x10G AOC | 0~70℃ |
Descrizione
Il prodotto di Springtek 40G QSFP+ AOC è un cavo ottico attivo di alto di dati parallelo del tasso, sormontare la limitazione di larghezza di banda di cavo di rame tradizionale. Lo Springtek 40G QSFP+ AOC offre 4 canali di trasmissione dei dati indipendenti e 4 dati che ricevono i canali via le fibre miste del nastro, ogni capace dell'operazione di 10 Gb/s. Di conseguenza, un tasso di dati aggregato di 40Gb/s oltre 100 metri di trasmissione può essere raggiunto da questo prodotto, per sostenere la computazione ultraveloce dello scambio dei dati.
Il prodotto di Springtek è progettato con collegamento ottico/elettrico di fattore forma, secondo l'accordo di Multi-fonte di QSFP+ (MSA). È stato destinato per riempire le condizioni di gestione esterne più dure compreso la temperatura, l'umidità e l'interferenza di EMI.
Caratteristiche
Applicazioni
Standardl
Valutazioni massime assolute
| Parametro | Simbolo | Min | Massimo | Unità |
| Temperatura ambiente di stoccaggio | TSTG | -40 | 85 | ℃ |
| Umidità di funzionamento | UFF | 5 | 90 | % |
| Tensione di alimentazione elettrica | Vcc | -0,3 | +3,6 | V |
| Tensione in ingresso | VIN | -0,3 | VCC+0.3 | V |
| Soglia nociva, per vicolo | Distacco | 3,4 | dBm |
Condizioni di gestione raccomandate
| Parametro | Simbolo | Min | Tipico | Massimo | Unità |
| Tensione di alimentazione elettrica | Vcc | 3,13 | 3,3 | 3,47 | V |
| Il controllo la tensione in ingresso alta | 2 | VCC | V | ||
| Minimo di tensione in ingresso di controllo | 0 | 0,8 | V | ||
| Tasso di dati, ogni vicolo | 10,3125 | 11,2 | GBP |
Trasmettitore
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
|
Tolleranza di tensione dell'ingresso sbilanciato |
-0,3 | 4 | V | |||
|
Il modo comune di CA la tolleranza di tensione in ingresso |
15 | sistemi MV | RMS | |||
|
Tensione dell'ingresso differenziale Soglia dell'oscillazione |
50 | mVpp |
Soglia di LOSA |
|||
| Oscillazione di tensione dell'ingresso differenziale | Vin, pp | 180 | 1200 | mVpp | ||
| Impedenza dell'ingresso differenziale | Zin | 90 | 100 | 110 | Ohm | |
|
Tolleranza di tensione dell'ingresso sbilanciato |
-0,3 | 4 | V | |||
| S-parametro dell'ingresso differenziale | SDD11 | < -12=""> | dB | 0.01-4.1GHz | ||
| < -6=""> | dB | 4.1-11.1GHz | ||||
|
Differenziale riflesso alla conversione di modo comune |
SCD11 | -10 | dB | 0.01-11.1GHz | ||
Ricevitore
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Singola tensione in uscita conclusa | -0,3 | 4 | V | |||
|
Tensione in uscita di modo comune di CA |
7,5 | sistemi MV | RMS | |||
|
Oscillazione differenziale di tensione in uscita |
Vout, pp | 400 | 800 | mVpp | ||
| Impedenza dell'uscita differenziale | Zout | 90 | 100 | 110 | Ohm | |
|
S-parametro dell'uscita differenziale |
SDD22 | < -12=""> | dB | 0.01-4.1GHz | ||
| < -6=""> | dB | 4.1-11.1GHz | ||||
|
Coefficiente di riflessione dell'uscita di modo comune |
SCC22 | < -7=""> | dB | 0.01-2.5GHz | ||
| -3 | dB | 2.5-11.1GHz | ||||
| Nervosismo totale | 0,38 | UI | ||||
| Nervosismo deterministico | 0,64 | UI | ||||
