Luogo di origine:
Wuhan Cina
Marca:
Springtek
Certificazione:
ISO9001 RoHS FCC CE
Numero di modello:
S-QP1AA003-C

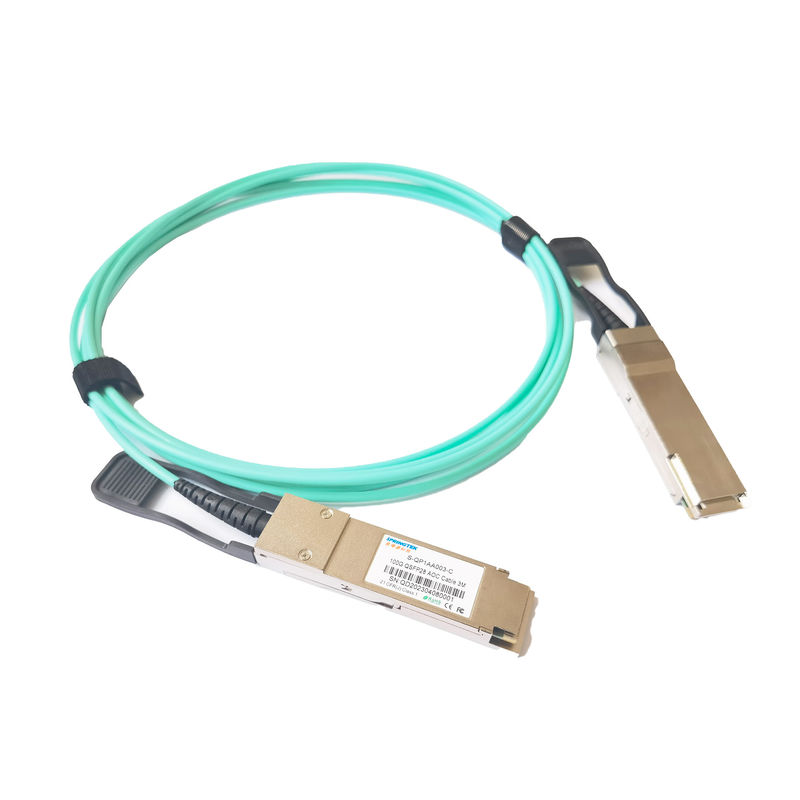

Cavo ottico ottico attivo del cavo 10G /40G/QSFP28 100G AOC 1m 3m 5m 10m 15m 20m Cina di Ethernet della stanza del server
Informazioni di ordinazione
| Numero del pezzo | Descrizione di prodotto | Spec. della fibra. |
| S-QP1AA003-C | cavo 3M di 100G QSFP28 AOC | 0~70℃ |
Descrizione
Questo prodotto è un Quattro-Manica, QSFP8 a fibra ottica Pluggable e parallelo AOC per 100 Gigabit Ethernet, le applicazioni di Infiniband EDR. Questo ricetrasmettitore è un modulo di rendimento elevato per le applicazioni multi-corsia a corta portata di interconnessione e della comunicazione dei dati. Integra quattro vicoli di dati in ogni direzione con la larghezza di banda 100Gbps.
La lunghezza del cavo ottico attiva di Springtek 100G QSFP28 è di fino a 70 metri sopra OM3 MMF o di 100 metri sopra OM4 MMF. Questi moduli sono destinati per funzionare sopra i sistemi della fibra mista facendo uso di una lunghezza d'onda nominale di 850nm. L'interfaccia elettrica usa un tipo connettore del bordo di 38 contatti.
Caratteristiche
Applicazioni
Standardl
Valutazioni massime assolute
Deve essere notato che l'operazione al di sopra di tutte le diverse valutazioni massime assolute potrebbe danneggiare permanente questo modulo.
| Parametro | Simbolo | Min | Massimo | Unità |
| Temperatura ambiente di stoccaggio | TSTG | -40 | 85 | ℃ |
| Temperatura di caso di funzionamento | TC | 0 | 70 | ℃ |
| Umidità di funzionamento | UFF | 5 | 85 | % |
| Tensione di alimentazione elettrica | Vcc | 0 | +3,6 | V |
Condizioni di gestione raccomandate
La condizioni di funzionamento raccomandata specifica i parametri per cui le caratteristiche elettriche ed ottiche tengono salvo indicazione contraria.
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Caso di funzionamento Temperatura |
TC | 0 | 25 | 70 | °C | |
| Tensione di alimentazione elettrica | Vcc | 3,135 | 3,3 | 3,465 | V | |
| Tasso di dati, ogni vicolo | 25,78125 | Gb/s | ||||
| Dati Rate Accuracy | -100 | 100 | PPM | |||
| Il controllo la tensione in ingresso alta | 2 | Vcc | V | |||
| Minimo di tensione in ingresso di controllo | 0 | 0,8 | V |
Trasmettitore
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Sovraccarichi la tensione differenziale il PK-PK |
TP1a | 900 | sistemi MV | |||
| Tensione di modo comune (vcm) | TP1 | -350 | 2850 | sistemi MV | 2 | |
| Termine differenziale Disadattamento di resistenza |
TP1 | 10 | % | A 1MHz | ||
| Attenuazione di riflessione differenziale (SDD11) |
TP1 | Vedi CEI-28G-VSR Equazione 13-19 |
dB | |||
| Modo comune al differenziale conversione e differenziale a Conversione di modo comune (SDC11, SCD11) |
TP1 | Vedi CEI- 28G-VSR Equazione 13-20 |
dB | |||
Prova introdotta sollecitata |
TP1a | Vedi la sezione di CEI-28G-VSR 13.3.11.2 .1 |
Ricevitore
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Tensione differenziale, PK-PK | TP4 | 900 | sistemi MV | |||
| Tensione di modo comune (vcm) | TP4 | -350 | 2850 | sistemi MV | 2 | |
| Rumore comune di modo, RMS | TP4 | 17,5 | sistemi MV | |||
| Termine differenziale Disadattamento di resistenza |
TP4 | 10 | % | A 1 megahertz | ||
| Attenuazione di riflessione differenziale (SDD22) |
TP4 | Vedi CEI-28G-VSR Equazione 13-19 |
dB | |||
| Modo comune al differenziale conversione e differenziale a Conversione di modo comune (SDC22, SCD22) |
TP4 | Vedi CEI-28G-VSR Equazione 13-21 |
dB | |||
| Attenuazione di riflessione comune di modo (SCC22) |
TP4 | -2 | dB | 3 | ||
| Tempo di transizione, 20 - 80% | TP4 | 9,5 | ps | |||
| Chiusura verticale dell'occhio (VEC) | TP4 | 5,5 | dB | |||
| Larghezza dell'occhio alla probabilità 10-15 (EW15) |
TP4 | 0,57 | UI | |||
| Altezza dell'occhio al robability 10-15 (EH15) |
TP4 | 228 | sistemi MV | |||
| Note: 1. per terminale. 2. il vcm è generato dall'ospite. La specificazione comprende gli effetti di tensione di derivazione al suolo. 3. Da 250MHz a 30GHz |
||||||
